Hệ Thống Cyclone Thu Hồi Bột Sơn

Hệ Thống Cyclone Thu Hồi Bột Sơn Là Gì Và Đặt Ở Đâu?

Hệ thống cyclone thu hồi bột sơn là cụm thiết bị đặt giữa buồng phun và cấp lọc tinh, dùng lực ly tâm tách phần bột dư đủ nặng ra khỏi dòng khí do quạt hút kéo về. Thiết bị không có bộ phận chuyển động bên trong, toàn bộ khả năng tách sinh ra từ dòng xoáy mà hình học thân trụ và phần côn tạo nên.

Điều đáng chú ý là có tới ba dòng cùng đi ra khỏi cụm này, và chúng kết thúc ở ba nơi hoàn toàn khác nhau:

• Bột đạt chuẩn: trượt xuống phễu, qua van xả và máy rây, pha lại theo tỷ lệ giới hạn rồi về thùng cấp bột.
• Hạt mịn còn lơ lửng: theo khí đi tiếp sang cấp lọc tinh, phần này cyclone thu hồi bột sơn không giữ lại được.
• Khí đã tách bụi: đi theo phương án thông gió của nhà xưởng sau khi qua cấp lọc cuối.

Ba dòng đó giải thích vì sao không thể đánh giá một hệ thống cyclone thu hồi bột sơn bằng đúng một con số. Bột về thùng cấp quyết định chi phí vật tư, hạt mịn quyết định cấp lọc phải chọn loại nào, còn khí sạch quyết định điều kiện làm việc trong xưởng.

Trong dây chuyền, cụm thu hồi thuộc khối phun sơn, nằm sau xử lý hóa chất và trước lò sấy. Vị trí đó chi phối trực tiếp hai con số mà quản lý kỹ thuật theo dõi hằng tháng: chi phí bột hao và thời gian dừng máy mỗi lần đổi màu. Trật tự đầy đủ của các khối có ở bài hệ thống phun sơn tĩnh điện, còn cấu hình buồng đi kèm mô tả tại trang buồng phun sơn tĩnh điện tự động.

Không phải xưởng nào cũng cần tới cụm thu hồi. Ngưỡng thực tế nằm ở lượng bột phun ra mỗi ca: khi phần bột không bám lên sản phẩm đủ lớn để thành một khoản chi thấy được trên sổ vật tư, khoản đầu tư thiết bị mới có chỗ hoàn vốn. Xưởng chạy vài giờ mỗi tuần với một màu duy nhất thường chưa tới ngưỡng đó, còn xưởng chạy liên tục theo ca thì phần bột dư trôi vào lọc rồi bỏ đi là khoản hao lặp lại đều đặn.

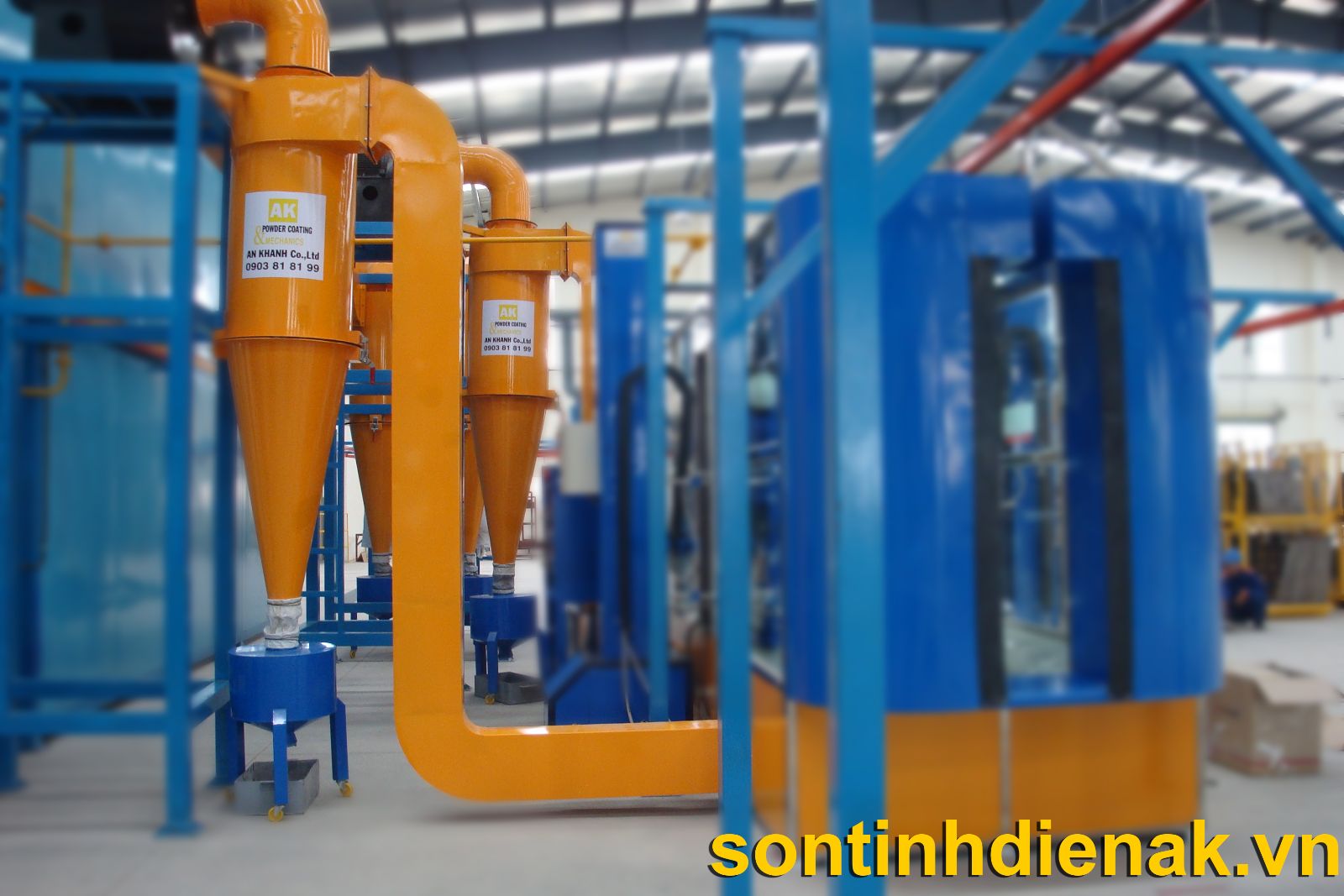

Cấu Tạo Và Đường Đi Của Bột Trong Cyclone Thu Hồi Bột Sơn

Khả năng tách của thiết bị nằm ở hình học chứ không ở kích thước bề ngoài. Năm bộ phận sau quyết định dòng xoáy hình thành và duy trì ra sao:

• Cửa khí vào tiếp tuyến: đưa khí vào sát thành thân trụ thay vì vào thẳng tâm, nhờ đó sinh ra chuyển động xoáy.
• Thân trụ: nơi dòng xoáy ổn định, hạt bột bị đẩy ra thành và mất dần động năng.
• Phần côn: siết bán kính quay nên tăng vận tốc góc, kéo thêm hạt còn lơ lửng ra thành.
• Ống tâm thoát khí: ống dọc trục ở đỉnh, là đường ra duy nhất của khí.
• Phễu thu và van xả: gom bột trượt xuống, đưa ra thùng chứa mà không cho khí lọt ngược vào.

Năm bộ phận trên chia dòng khí vào thành hai nhánh, và đây đúng là chỗ nhiều mô tả trên thị trường gộp nhầm làm một. Nhánh bột trượt dọc thành côn xuống phễu, qua van xả rồi vào thùng chứa. Nhánh khí đảo chiều ở đáy côn, đi ngược lên theo trục và thoát qua ống tâm, mang theo những hạt mịn mà lực ly tâm không giữ nổi. Bột đi xuống, khí đi lên, hai đường không bao giờ gặp lại nhau trong thiết bị.

Vì nhánh khí đi ra vẫn còn hạt mịn nên nó bắt buộc phải qua thêm một cấp lọc trước khi thải. Gema Switzerland công bố cụm afterfilter cartridge tự làm sạch lắp sau cyclone đạt hiệu suất tách trên 99,99%. Một hệ thống cyclone thu hồi bột sơn hoàn chỉnh vì vậy luôn gồm hai cấp, và lưu lượng quạt hút phải khớp với kích thước buồng phun chứ không chọn theo đường kính cyclone.

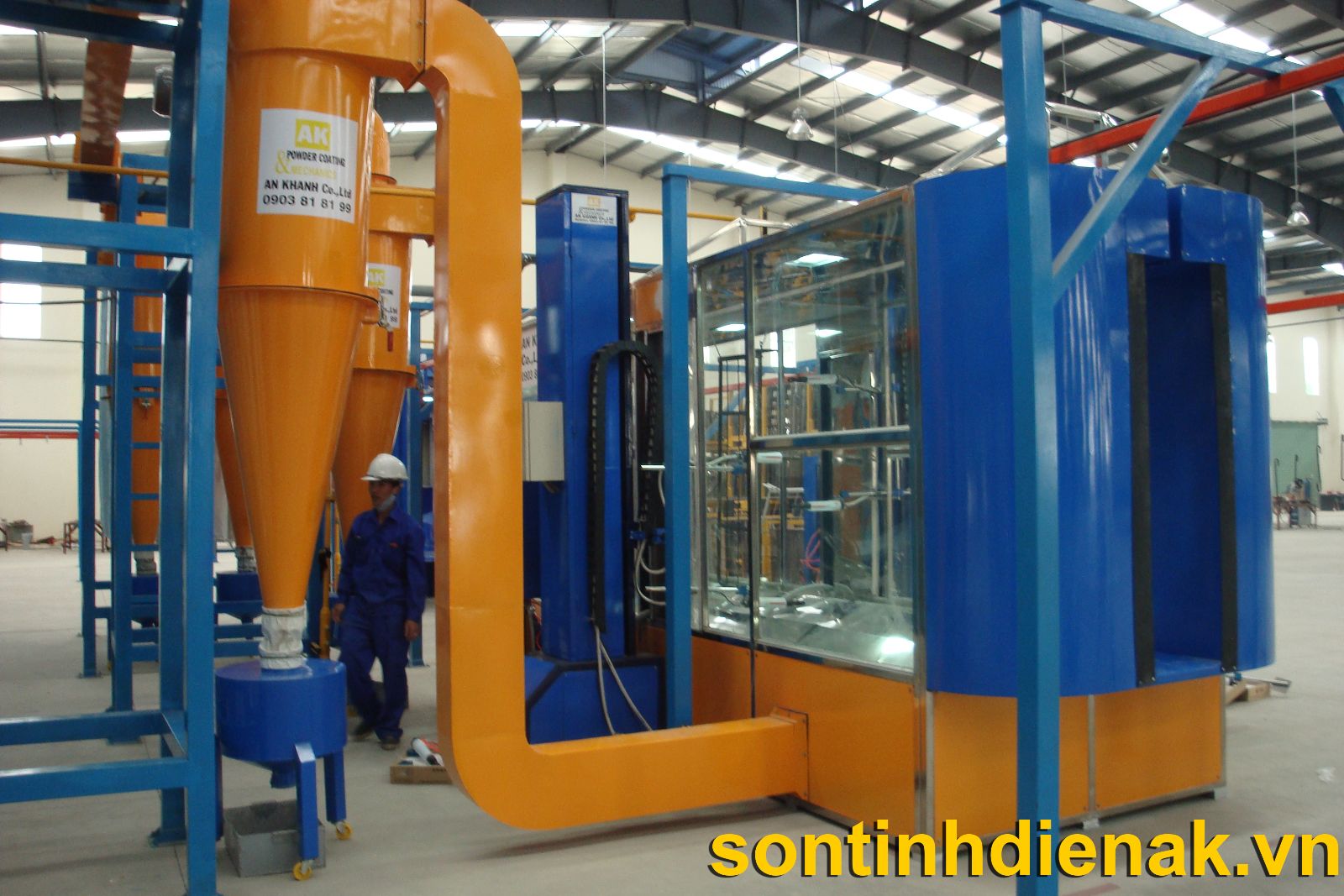

Bố trí trên ảnh cho thấy một chi tiết mà bản vẽ mặt bằng ít khi thể hiện đủ: quạt hút đặt sau cyclone thu hồi bột sơn chứ không đặt trước. Thứ tự này giữ cho phần lớn bột được tách ra trước khi khí đi qua cánh quạt, nhờ vậy cánh ít mòn và ít đóng bột hơn. Đảo thứ tự thì bột đi thẳng vào quạt, cánh mòn nhanh và mất cân bằng động chỉ sau vài tháng chạy liên tục.

Hiệu Suất Hệ Thống Cyclone Thu Hồi Bột Sơn Phụ Thuộc Yếu Tố Nào?

Khi đánh giá một hệ thống cyclone thu hồi bột sơn, có bốn con số cùng được gọi là hiệu suất thu hồi, và đó là lý do người tìm hiểu gặp các mức từ 70% đến 99,99% cho cùng một thứ. Bốn chỉ số dưới đây đo bốn đại lượng riêng biệt:

Đọc bốn dòng theo thứ tự sẽ thấy mức 95% quen thuộc thuộc về hai chỉ số cuối gộp lại, tức khả năng giữ bột của cả chuỗi chứ không phải hiệu suất riêng một chiếc cyclone. Xưởng hao bột nhiều hơn dự kiến nên xác định mình hụt ở dòng nào trước khi kết luận thiết bị kém, vì kết quả còn phụ thuộc hình học cyclone, tình trạng cánh quạt và cấp lọc, loại bột đang dùng và tần suất đổi màu.

Cyclone thu hồi bột sơn còn hoạt động như một bộ phân loại hạt, đặc tính ít được nhắc tới nhưng giải thích phần lớn thắc mắc về chất lượng bột thu hồi. Theo Products Finishing, gần như toàn bộ hạt dưới 5 micron bị loại ngay chu kỳ đầu, nên bột sau cyclone thô hơn bột mới; hệ dùng cartridge thì ngược lại, càng quay vòng bột càng mịn. Cỡ hạt lệch kéo theo độ bám và độ dày màng lệch theo, đó chính là lý do kỹ thuật đằng sau ngưỡng pha mà TIGER Coatings cùng ChemQuest khuyến nghị.

Hai giới hạn khác nên biết trước khi chốt phương án: cyclone thu hồi bột sơn kém hiệu quả với hạt dưới 10 micron, và bột metallic thường không thu hồi lại được nếu không thuộc loại bonded, vì hạt nhôm và hạt nhựa tách khỏi nhau trong quá trình quay vòng làm màu bị lệch. Trước khi về thùng cấp, bột thu hồi cần qua máy rây bột sơn tĩnh điện để loại hạt vón.

Nên Chọn Cyclone Thu Hồi Bột Sơn Hay Filter Cartridge?

Không bên nào thắng ở mọi tình huống, và câu hỏi quyết định luôn là xưởng chạy bao nhiêu màu, đổi màu bao lâu một lần. Sáu tiêu chí sau là những gì thực sự khác nhau lúc vận hành:

Đọc dọc sáu tiêu chí sẽ thấy khác biệt thật nằm ở chỗ mỗi bên bắt người vận hành làm sạch thứ gì: với cyclone là bề mặt kim loại quét và thổi được, với cartridge là bột nằm sâu trong nếp gấp lọc. Wagner xếp cấu hình cyclone thu hồi bột sơn kèm final filter cho dây chuyền nhiều màu, còn hệ chỉ dùng filter cho hiệu suất cao nhất nhưng dành cho một màu cố định. Hai đoạn dưới đây cụ thể hóa ranh giới đó theo điều kiện xưởng.

Khi Nào Cyclone Thu Hồi Bột Sơn Là Lựa Chọn Đúng

Hệ thống cyclone thu hồi bột sơn hợp với xưởng chạy nhiều màu, sản phẩm nặng cần buồng rộng, hoặc line chạy liên tục nhiều ca trong ngày. Lý do nằm ở chỗ toàn bộ bề mặt tiếp xúc với bột đều là thép nhẵn, nên đổi màu chỉ là việc quét và thổi sạch chứ không phải thay vật tư. Cấu hình nhỏ nhất theo nguyên lý này là buồng phun sơn thủ công 1 súng có thu hồi, phù hợp với xưởng mới bắt đầu hoặc mặt bằng hạn chế.

Khi Nào Nên Nghiêng Về Filter Cartridge

Filter cartridge hợp hơn khi xưởng chạy một màu cố định, cần giữ lại tối đa cả hạt mịn, hoặc mặt bằng thiếu chiều cao để dựng thân cyclone thu hồi bột sơn. Trên thực tế nhiều nhà máy chọn phương án ghép hai cấp: cyclone thu hồi bột sơn làm cấp tách thứ nhất giữ phần bột dùng lại được, cartridge làm cấp lọc tinh giữ nốt hạt mịn trước khi khí thải ra ngoài. Cách ghép này lấy được ưu điểm đổi màu nhanh của cyclone mà vẫn đạt yêu cầu độ sạch khí thải.

Thiết Kế, Vận Hành Và Bảo Trì Hệ Thống Cyclone Thu Hồi Bột Sơn

Không có kích thước dùng chung cho mọi xưởng, vì lưu lượng khí, đường kính cyclone thu hồi bột sơn và công suất quạt đều suy ngược ra từ sản phẩm và sản lượng. Dưới đây là 8 dữ kiện đội kỹ thuật cần, kèm hạng mục mà mỗi dữ kiện quyết định:

Tám dữ kiện trong bảng không phải thủ tục giấy tờ, chúng là các biến đổi thẳng ra đường kính cyclone, cột áp quạt và cách bố trí tuyến ống. Thiếu chiều cao thông thủy hoặc thiếu chiều dài tuyến ống, cấu hình gửi về chỉ là con số phỏng đoán và thường lệch xa lúc lắp thật. Cách bóc tách bài toán đầu tư cho cả dây chuyền có ở bài tư vấn thiết kế dây chuyền sơn tĩnh điện.

Bảo Trì Định Kỳ Giữ Hiệu Suất Không Tụt

Hiệu suất tụt dần thường đến từ vài việc nhỏ bị bỏ qua: vệ sinh buồng, tuyến ống và phần côn theo lịch, siết lại mối nối để không rò khí, kiểm tra cánh quạt cùng chiều quay, giữ van xả không nghẹt. Cấp lọc tinh cần kiểm riêng, vì tài liệu của TIGER Coatings ghi rõ afterfilter hỏng sẽ thổi ngược bột vào khu vực sơn và gây bẩn bề mặt, trong khi nhiều xưởng lại đi tìm nguyên nhân ở súng phun. Lịch kiểm tra chi tiết theo từng cụm có tại dịch vụ bảo trì hệ thống sơn tĩnh điện.

An Toàn Khi Vận Hành Hệ Thu Hồi Bột

Bột sơn tĩnh điện là bụi cháy được, nên cụm thu hồi luôn là khu vực cần kiểm soát nguồn phát tia lửa. Tài liệu ngành xác định tia lửa tĩnh điện do nối đất kém là nguồn gây cháy phổ biến trong buồng phun bột, vì vậy nối đất có vai trò kép: vừa nâng tỷ lệ bám bột lần đầu, vừa giảm rủi ro tích điện. Đi kèm là nguyên tắc không để bột đóng lớp trong buồng, trong tuyến ống và quanh thiết bị điện.

Dự Án Hệ Thống Cyclone Thu Hồi Bột Sơn An Khanh Đã Triển Khai

An Khanh thiết kế, chế tạo và lắp đặt hệ thống cyclone thu hồi bột sơn theo mặt bằng và nhóm sản phẩm của từng xưởng, thay vì bán theo mẫu có sẵn. Phạm vi công việc gồm khảo sát, tính lưu lượng khí, chế tạo tại xưởng Hóc Môn, lắp đặt và chuyển giao vận hành cho đội kỹ thuật của chủ đầu tư.

Dự án: buồng phun sơn thủ công một súng kèm hệ thu hồi hai cấp, khách hàng tại Đà Lạt

Hạng mục: buồng phun thủ công một súng, một cyclone thu hồi cấp một, hai filter vải công nghiệp làm cấp lọc tinh, quạt hút 3 HP ba pha

Phạm vi thực hiện: thiết kế, chế tạo, lắp đặt và chuyển giao vận hành

Cấu hình này được chọn vì sản phẩm của khách nhỏ, số màu nhiều và mặt bằng hạn chế, đúng ba điều kiện khiến cyclone có lợi hơn cartridge như phân tích ở phần trên. Với đúng cấu hình một súng, một cyclone và hai filter vải, An Khanh công bố mức thu hồi và tái sử dụng bột đạt tới 95%; con số này gắn với hệ thống vừa mô tả chứ không phải mức mặc định cho mọi hệ cyclone. Ba dữ liệu chưa công bố và cũng không suy đoán ở đây gồm tên khách hàng, lưu lượng khí đo sau nghiệm thu, và mức hao bột trước với sau khi lắp.

Toàn bộ ảnh trong trang này chụp tại các cụm thiết bị An Khanh trực tiếp chế tạo và lắp đặt, không phải ảnh mẫu lấy từ catalogue nhà cung cấp. Đó cũng là lý do các con số kỹ thuật ở phần trên được viết theo hướng có điều kiện: chúng đến từ những hệ đã chạy thật trong nhà xưởng khách hàng, nơi mặt bằng, chiều cao trần và loại bột mỗi nơi một khác.

Hơn 30 năm làm nghề từ năm 1996 để lại cho An Khanh thứ mà bản vẽ không có: kinh nghiệm xử lý những tình huống chỉ lộ ra lúc lắp đặt, từ việc chừa lối vệ sinh quanh chân phễu, canh cao độ ống hút theo dầm nhà xưởng, tới việc đặt van xả sao cho thao tác thay thùng bột không phải dừng cả tuyến. Doanh nghiệp muốn xem thêm công trình cùng dạng có thể yêu cầu hình ảnh và cấu hình chi tiết theo nhóm sản phẩm của mình, trước khi bàn tới ngân sách.

Câu Hỏi Kỹ Thuật Trước Khi Đầu Tư

Hệ Thống Cyclone Thu Hồi Bột Sơn Có Cần Thêm Cấp Lọc Không?

Có, và đây là điều kiện bắt buộc chứ không phải tùy chọn. Cyclone thu hồi bột sơn chỉ giữ được phần bột đủ nặng, nhánh khí thoát ra qua ống tâm vẫn mang theo hạt mịn nên phải qua cấp lọc tinh trước khi thải. Gema Switzerland công bố cụm afterfilter cartridge tự làm sạch lắp sau cyclone đạt hiệu suất tách trên 99,99%. Một báo giá chỉ có cyclone mà không có cấp lọc phía sau là báo giá thiếu hạng mục.

Bột Thu Hồi Qua Cyclone Pha Lại Được Bao Nhiêu Phần Trăm?

TIGER Coatings và ChemQuest cùng khuyến nghị giữ bột mới không dưới 70% và bột thu hồi không quá 30% trong hỗn hợp cấp cho súng phun. Nguyên nhân là bột sau cyclone thô hơn bột mới do hạt dưới 5 micron đã bị loại ngay chu kỳ đầu, pha quá tỷ lệ này sẽ thấy độ bám và độ dày màng thay đổi. Bột cần qua máy rây loại hạt vón trước khi về thùng cấp.

Đổi Màu Trên Hệ Thu Hồi Cyclone Mất Bao Lâu?

Thời gian đổi màu phụ thuộc chiều dài tuyến ống và số cyclone thu hồi bột sơn phải làm sạch, không phụ thuộc kích thước buồng phun. Toàn bộ bề mặt tiếp xúc với bột trong hệ cyclone là thép nhẵn nên quét và thổi sạch được, khác với lõi cartridge phải thay khi bột đã ăn sâu vào nếp gấp. Xưởng đổi màu vài lần mỗi ngày nên tính chi phí thời gian này vào bài toán đầu tư, vì nó thường lớn hơn chênh lệch giá thiết bị ban đầu.

Xưởng Nhỏ Chạy Một Súng Có Cần Cyclone Không?

Ngưỡng quyết định là lượng bột phun ra mỗi ca chứ không phải số súng. Dự án tại Đà Lạt nêu ở phần trên chỉ dùng một súng cầm tay nhưng vẫn lắp cyclone thu hồi bột sơn, vì khách chạy nhiều màu và cần thu lại bột dư sau mỗi mẻ. Ngược lại, xưởng chạy vài giờ mỗi tuần với một màu duy nhất thường chưa đủ lượng bột hao để khoản đầu tư này hoàn vốn trong thời gian hợp lý.
