Lò sấy sơn máy biến áp là thiết bị gia nhiệt dùng để đóng rắn lớp sơn tĩnh điện trên vỏ thùng, nắp và cụm cánh tản nhiệt của máy biến áp. Lò chạy theo từng mẻ: vật sơn nằm trên xe goòng đi theo ray từ buồng phun sang, cửa lò mở ở hai đầu, còn nhiệt được cấp từ đầu đốt gas đặt trên vách lò.
Điểm hay bị nhầm là coi lò này giống lò sấy chân không trong nhà máy biến áp. Lò sấy chân không hút ẩm cho lõi và cuộn dây sau khi lắp ráp ruột máy, còn lò sấy sơn chỉ làm việc với vỏ thép rỗng ở khoảng 180 đến 200 độ C. Nhầm hai loại lò là mua sai thiết bị ngay từ bước đầu.
Nội dung dưới đây sẽ đi lần lượt qua vị trí của lò trong dây chuyền, cấu tạo từng cụm, cách tính thời gian sấy cho vỏ thép nặng, và dự án An Khanh đã lắp đặt cho khách hàng tại Thủ Đức, TP.HCM.
Mỗi hệ thống sơn tĩnh điện đều cần chỉnh sửa phù hợp với từng vật sơn, chính vì thế mà hình dạng cũng như cấu tạo của mỗi lò sấy sơn đều khác nhau nhưng công dụng như nhau, khách hàng ở Thủ Đức mong muốn một hệ thống sơn với lò sơn có kích cỡ lớn và dễ dàng di chuyển các vật sơn như máy biến áp.
An Khanh luôn đặt khách hàng lên trên hết, đáp ứng hoàn toàn các yêu cầu được đưa ra, chính vì thế hôm nay chúng tôi xin giới thiệu với các bạn lò sấy sơn chuyên dùng cho các vật sơn có kích thước lớn và nặng – Máy biến áp.
>>>HỆ THỐNG XỬ LÝ HÓA CHẤT ( TỰ ĐỘNG )
Lò sấy sơn được cấu tạo với không gian khép kín và hệ thống mồi lửa đốt nóng không khí giúp sơn tĩnh điện bám dính chắc chắn lên bề mặt vật sơn mà không để lại bọt khí hay bụi.
Ngoài ra sử dụng hệ thống ray và xe goòng đưa vật sơn từ buồng sơn sang, giữ trong lò sơn với nhiệt độ nhất định và sản phẩm sơn đã hoàn thành.
Với ưu điểm vượt bậc chỉ dành cho các vật sơn có nhiều chi tiết và dễ dàng trong việc kiểm soát cũng như di chuyển, tuy nhiên sự cơ động và thời gian sẽ chậm hơn rất nhiều.
Lò Sấy Sơn Máy Biến Áp Dùng Cho Công Đoạn Nào?
Lò sấy sơn máy biến áp dùng cho công đoạn cuối của khâu hoàn thiện vỏ, ngay sau buồng phun bột. Tại đây lớp bột bám trên vỏ thùng và cánh tản nhiệt được nung chảy rồi đóng rắn thành màng sơn cứng, trước khi vỏ được chuyển sang lắp ruột máy và nạp dầu.
Thứ tự này có trong chính quy trình của nhà sản xuất máy biến áp. Theo quy trình sản xuất máy biến áp dầu 9 khâu mà Công ty CP Sản xuất Thiết bị Điện Hà Nội (LE) công bố, vỏ thùng được chế tạo thành một khâu riêng. Sau khi hàn, vỏ được làm sạch bằng phun bi rồi sơn tĩnh điện hoặc mạ kẽm nhúng nóng. Lõi và cuộn dây đi đường khác, được đưa vào lò sấy chân không để loại bỏ hơi ẩm.
Vì vật sơn là vỏ thép khổ lớn và nặng, lò sấy sơn máy biến áp không dùng xích tải treo như lò sấy hàng nhẹ. Vỏ thùng vào lò trên xe goòng chạy theo ray, còn trong buồng phun vật có thể được cẩu nâng để người thợ phủ bột đủ các mặt. Ray trong lò phải nối liền ray bên ngoài để xe không kẹt ở bậu cửa, và cửa lò phải mở đủ khổ cho cả xe lẫn vật sơn đi qua.

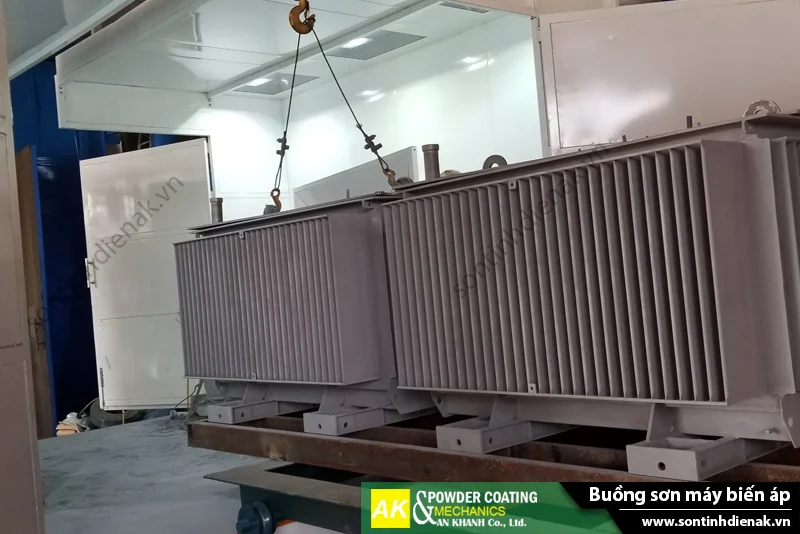

Ảnh trên cho thấy khổ thật của vật sơn: hai vỏ thùng đặt chung một xe, cụm cánh tản nhiệt phủ gần hết mặt ngoài. Vì vậy khổ lọt lòng của lò được tính từ khổ xe goòng cộng vật sơn và khoảng trống cho khí nóng lưu thông quanh vật, không lấy theo diện tích mặt bằng còn trống.
Cấu Tạo Lò Sấy Sơn Máy Biến Áp
Cấu tạo lò sấy sơn máy biến áp gồm vỏ lò cách nhiệt, cửa hai đầu, ray và xe goòng, cụm cấp nhiệt và tủ điều khiển. Nguyên lý chung giống mọi hệ thống lò sấy sơn tĩnh điện, nhưng vật sơn nặng và nhiều cánh tản nhiệt làm thay đổi gần như mọi thông số thiết kế.
Dưới đây là 5 cụm chính cùng vai trò thực tế của từng cụm trong lò:
- Vỏ lò khung thép và panel cách nhiệt: Khung thép chịu lực, vách panel giữ nhiệt để lò không thất thoát nhiệt ra xưởng trong suốt chu kỳ sấy.
- Cửa mở hai đầu: Xe goòng vào một đầu và ra đầu kia, cửa phải đóng kín để lò giữ nhiệt ổn định sau mỗi lần nạp mẻ.
- Ray và xe goòng chịu tải: Xe đỡ toàn bộ khối lượng vỏ thùng, nên khung xe, bánh xe và ray phải tính theo tải thật của vật sơn nặng nhất.
- Buồng đốt, đầu đốt gas và quạt tuần hoàn: Đầu đốt tạo nhiệt trong buồng đốt, quạt tuần hoàn đẩy khí nóng qua ống cấp và hồi gió để nhiệt phân bố đều khắp khoang.
- Tủ điều khiển nhiệt: Tủ giữ nhiệt độ cài đặt, điều khiển đầu đốt và quạt, rồi ngắt nhiệt khi đủ chu kỳ theo loại bột đang dùng.
Trong 5 cụm trên, cụm cấp nhiệt quyết định màng sơn có chín đều hay không. Khí nóng phải len được vào khe giữa các lá cánh tản nhiệt, vì vậy hướng thổi của quạt và cách xếp vật trên xe goòng cần được tính cùng lúc, không thể chỉ tăng công suất đầu đốt để bù.

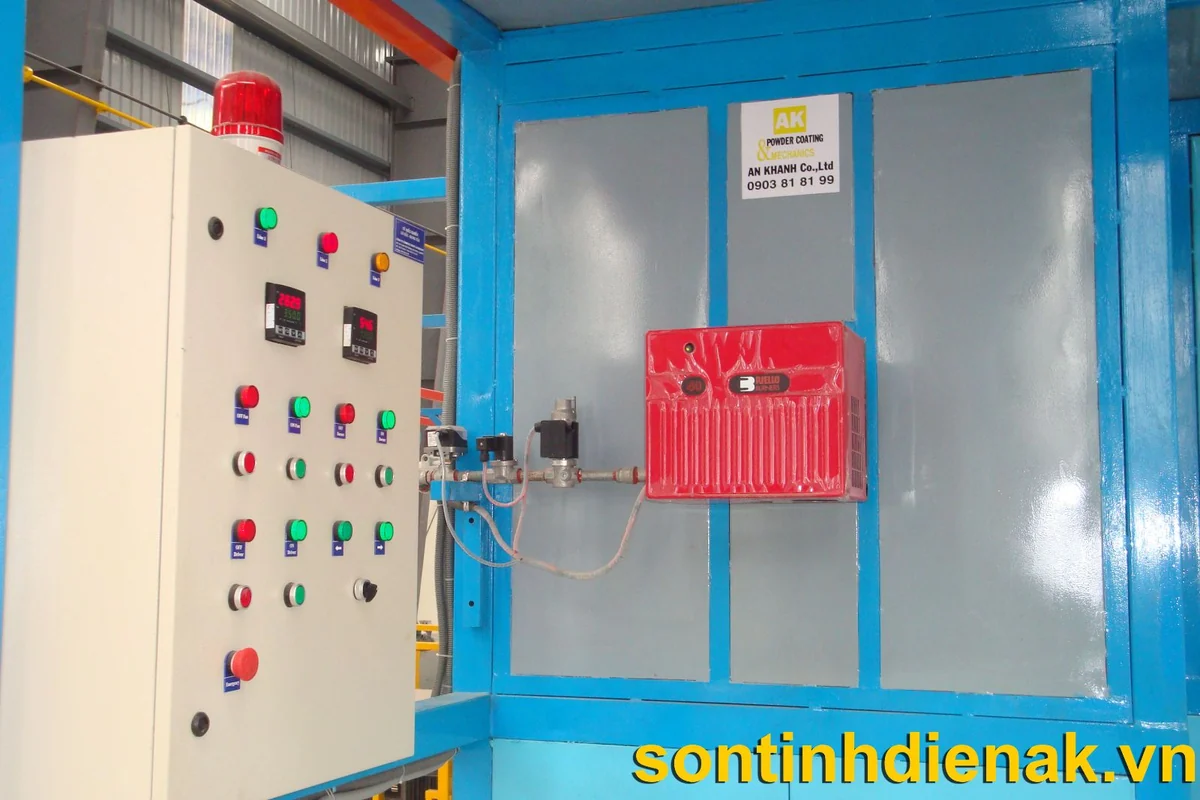

Tủ điều khiển trong ảnh có hai bộ hiển thị nhiệt độ, đèn cảnh báo và nút dừng khẩn cấp đặt cạnh đầu đốt, để người vận hành xử lý sự cố ngay tại chỗ. Cấu tạo cụm đốt được mô tả kỹ hơn ở bài hệ thống lò đốt trong lò sấy khô sơn tĩnh điện.
Với lò đốt gas, NFPA 86 là tiêu chuẩn lò công nghiệp của Hiệp hội Phòng cháy Quốc gia Hoa Kỳ, thường được dùng làm tham chiếu khi thiết kế. Tiêu chuẩn này yêu cầu thổi không khí sạch qua lò bằng ít nhất 4 lần thể tích hệ thống trước khi đánh lửa khởi động. Đây là điểm nên hỏi rõ với bất kỳ đơn vị nào chào lò đốt gas, vì bước thổi khí này nằm trong logic của tủ điều khiển chứ không nhìn thấy được từ bên ngoài.
Thời Gian Sấy Vỏ Máy Biến Áp Được Tính Thế Nào?
Thời gian sấy vỏ máy biến áp bằng thời gian thép lên nhiệt cộng thời gian giữ nhiệt để bột đóng rắn. Bột sơn tĩnh điện thường cần 180 đến 200 độ C và giữ ổn định ít nhất 6 đến 10 phút tùy loại bột.
Mốc giữ nhiệt chỉ bắt đầu khi chính bề mặt thép đạt nhiệt, không phải khi không khí trong lò đạt nhiệt, và với vật thép dày thì phần lên nhiệt mới là phần kéo dài. Theo Sundial Powder Coating, kết cấu thép dày 6 đến 10 mm có thể mất 15 đến 25 phút chỉ để lên nhiệt; cộng thêm 10 phút giữ nhiệt, tổng thời gian trong lò rơi vào khoảng 25 đến 35 phút. Vỏ máy biến áp còn khó hơn, vì trên cùng một vật có cả thép tấm mỏng lẫn thép dày.
Bảng dưới đây so sánh 3 vùng trên vỏ máy biến áp theo tốc độ lên nhiệt và điều người vận hành cần canh:
| Vùng trên vỏ máy biến áp | Tốc độ lên nhiệt | Điều cần canh |
|---|---|---|
| Cánh tản nhiệt bằng thép tấm mỏng | Nhanh nhất | Dễ quá nhiệt nếu kéo dài giờ sấy cho phần dày, màng sơn có thể đổi màu |
| Thành thùng và nắp | Trung bình | Chiếm diện tích lớn nhất, quyết định độ đều màu và độ bóng |
| Đế, mặt bích và khung gia cường | Chậm nhất | Dễ chưa chín nếu tính giờ từ lúc đóng cửa lò |
Ba vùng trên lên nhiệt lệch nhau, nên thời gian sấy phải tính theo vùng lên nhiệt chậm nhất, đồng thời không vượt dải thời gian và nhiệt độ mà bảng dữ liệu kỹ thuật của bột cho phép với các lá thép mỏng của cánh tản nhiệt. Cách kiểm tra đáng tin là gắn đầu dò nhiệt lên cả ba vùng khi chạy thử lò sấy sơn máy biến áp với vỏ thùng thật, đừng chỉ đọc nhiệt độ không khí trên tủ điều khiển.
Sơn chưa chín thường vẫn đẹp khi ra lò nhưng mềm, bám kém và dễ bong tróc sau 3 đến 6 tháng. Khi gặp tình trạng này, nguyên nhân và cách xử lý đã được tổng hợp ở bài lò sấy sơn tĩnh điện không đủ nhiệt.
Một số hình ảnh lò sấy sơn máy biến áp
Ba ảnh dưới đây chụp lò sấy sơn máy biến áp An Khanh chế tạo và lắp đặt cho khách hàng tại Thủ Đức, TP.HCM. Lò dựng khung thép sơn cam, vách panel tôn sóng, cửa mở hai đầu cho xe goòng chạy xuyên qua, còn đầu đốt gas gắn trên vách hông của lò:

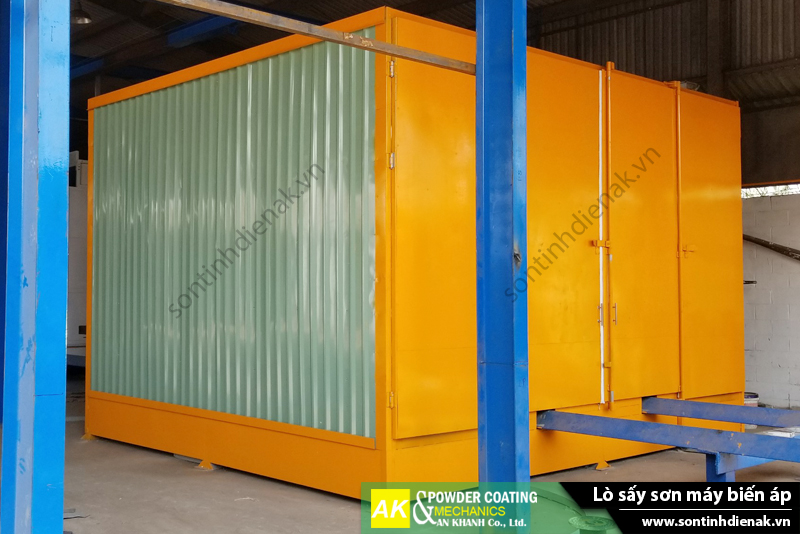

Kích thước lò sấy sơn máy biến áp thường rất lớn với hai cửa hai đầu để vật sơn đi qua

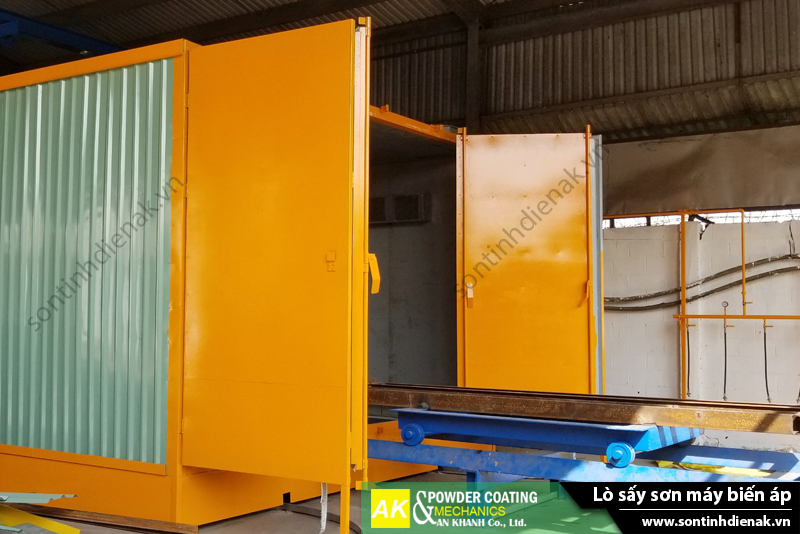

Toàn cảnh lò sấy sơn từ bên ngoài
Hệ thống mồi lửa, buồng đốt đang được các kỹ sư chỉnh sửa cho phù hợp với vật sơn
Ngoài thi công và lắp đặt hệ thống sơn, An Khanh còn chuyên thiết kế, sửa chữa, tư vấn chính xác nhất dành cho khách hàng cũ và mới.
Với phương châm tiêu chí chất lượng luôn đi đầu, mong muốn mang đến những hệ thống sơn tốt nhất, chất lượng nhất tới tay người dùng.
Mong rằng, những sản phẩm chúng tôi đưa lên đã giúp cho các công ty có thể tìm kiếm cho mình một hệ thống sơn tốt nhất cho vật sơn của mình.
—> XEM THÊM : BUỒNG SƠN MÁY BIẾN ÁP ( CÓ THU HỒI )
An Khanh Thiết Kế Và Lắp Đặt Lò Sấy Sơn Máy Biến Áp Như Thế Nào?
An Khanh thiết kế lò sấy sơn máy biến áp từ vật sơn thật: đo khổ, khối lượng vỏ thùng, tính khổ lọt lòng, tải trọng xe goòng, công suất cấp nhiệt, rồi tự chế tạo phần cơ khí. Lắp xong, đội kỹ thuật căn chỉnh đầu đốt và cân nhiệt với vỏ thùng thật rồi mới bàn giao.
Dự án: Lò sấy sơn máy biến áp kiểu mẻ đi kèm buồng sơn có cyclone thu hồi, xưởng cơ khí tại Thủ Đức, TP.HCM.
Hạng mục: Khung lò thép vách panel, cửa hai đầu, đầu đốt gas và tuyến ray xe goòng nối từ buồng phun sang lò.
Phạm vi thực hiện: Khảo sát mặt bằng, thiết kế bố trí, chế tạo tại xưởng An Khanh, lắp đặt tại công trình, căn chỉnh đầu đốt, cân nhiệt khi chạy thử và hướng dẫn vận hành cho nhân sự của xưởng.
Ảnh trên chụp công đoạn phun ngay trước khi vỏ thùng sang lò. Cụm cánh tản nhiệt dày đặc là phần khó phủ bột nhất, đồng thời lên nhiệt nhanh nhất khi vào lò, nên buồng phun và lò sấy cần được thiết kế cùng nhau để lớp bột phủ đều và chu kỳ sấy khớp nhịp phun.
An Khanh nhận trọn gói từ bể xử lý hóa chất, lò sấy khô, buồng phun, cụm thu hồi bột tới lò đóng rắn, nhờ vậy chủ đầu tư chỉ làm việc với một đơn vị chịu trách nhiệm cho cả dây chuyền sơn tĩnh điện.
Chủ đầu tư có sản phẩm nhẹ, treo được trên xích tải có thể tham khảo lò sấy sơn tĩnh điện tự động. Với sản lượng vừa phải và chạy từng mẻ, lò sấy sơn tĩnh điện thủ công cho mức đầu tư ban đầu thấp hơn.
Câu Hỏi Thường Gặp Về Lò Sấy Sơn Máy Biến Áp
Ba câu hỏi dưới đây là những thắc mắc chủ đầu tư hay đặt ra khi cân nhắc đầu tư lò sấy sơn máy biến áp. Chúng xoay quanh cách chọn nguồn nhiệt, giới hạn của lò với máy đã lắp ráp, và khả năng dùng chung lò cho những sản phẩm khác ngoài vỏ thùng.
Lò Sấy Sơn Máy Biến Áp Nên Dùng Gas Hay Điện?
Với khoang lò lớn chứa vỏ thùng nặng, đầu đốt gas thường là lựa chọn hợp lý hơn vì cấp được công suất nhiệt lớn và lên nhiệt nhanh cho khối thép dày. Lò điện trở hợp với khoang nhỏ hoặc nhà xưởng hạn chế dùng gas.
Quyết định cuối cùng dựa trên nguồn điện sẵn có, giá nhiên liệu tại chỗ và quy định an toàn của nhà xưởng.
Có Đưa Máy Biến Áp Đã Lắp Ruột Vào Lò Sấy Sơn Được Không?
Không. Lò sấy sơn máy biến áp chỉ dành cho vỏ thùng rỗng, trước khi ruột máy được lắp vào, vì mức 180 đến 200 độ C để đóng rắn bột được tính cho thép, không tính cho cuộn dây và vật liệu cách điện.
Ruột máy gồm lõi (mạch từ) và cuộn dây được sấy riêng trong lò sấy chân không, với nhiệt độ và thời gian do nhà sản xuất cài theo từng sản phẩm.
Lò Sấy Sơn Máy Biến Áp Có Sấy Được Sản Phẩm Khác Không?
Được, với vật sơn nặng và cồng kềnh như tủ điện hay khung thép lớn, miễn vật lọt khổ cửa và nằm trong tải trọng xe goòng. Điều cần làm là đo lại thời gian sấy cho từng loại vật, vì thép mỏng lên nhiệt nhanh hơn vỏ thùng nhiều và dễ quá nhiệt nếu giữ nguyên chu kỳ cũ.
Với gần 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện từ năm 1996, An Khanh mang đến cho chủ đầu tư giải pháp thiết kế và chế tạo lò sấy sơn máy biến áp, buồng phun, cụm thu hồi bột cùng toàn bộ dây chuyền sơn tĩnh điện, tối ưu công năng lẫn chi phí. Nhờ tự chủ khâu chế tạo, lò được dựng theo nhu cầu và sản phẩm thật của chủ đầu tư.
Đội kỹ thuật An Khanh xuống tận xưởng để khảo sát, đo vật sơn và mặt bằng, rồi tư vấn phương án đầu tư phù hợp với sản lượng. An Khanh không nhận sơn gia công, mục tiêu là giúp chủ đầu tư tự chủ khâu sơn bằng một dây chuyền chạy ổn định. Gọi ngay hotline để hẹn lịch khảo sát.
