Buồng phun sơn tĩnh điện tự động thay thao tác cầm súng của thợ bằng cụm súng gắn trên trụ tịnh tiến, chạy theo tín hiệu cảm biến và tủ điều khiển, trong khi phần bột không bám được quạt hút kéo về cụm thu hồi để dùng lại.
Trên những buồng An Khanh đã lắp, mỗi trụ mang ba súng và hai trụ đặt đối diện nhau qua đường xích tải. Số súng, chiều cao hành trình và lưu lượng quạt hút mới quyết định lớp sơn đều hay loang, chứ không phải kích thước buồng như nhiều xưởng vẫn nghĩ lúc đi hỏi giá.
Ba nhóm thông tin quyết định một khoản đầu tư đúng gồm cấu tạo thật của từng cụm, giới hạn hiệu suất mà thiết bị làm được, và bộ thông số xưởng cần chuẩn bị trước khi so sánh báo giá.
Buồng Phun Sơn Tĩnh Điện Tự Động Là Gì?

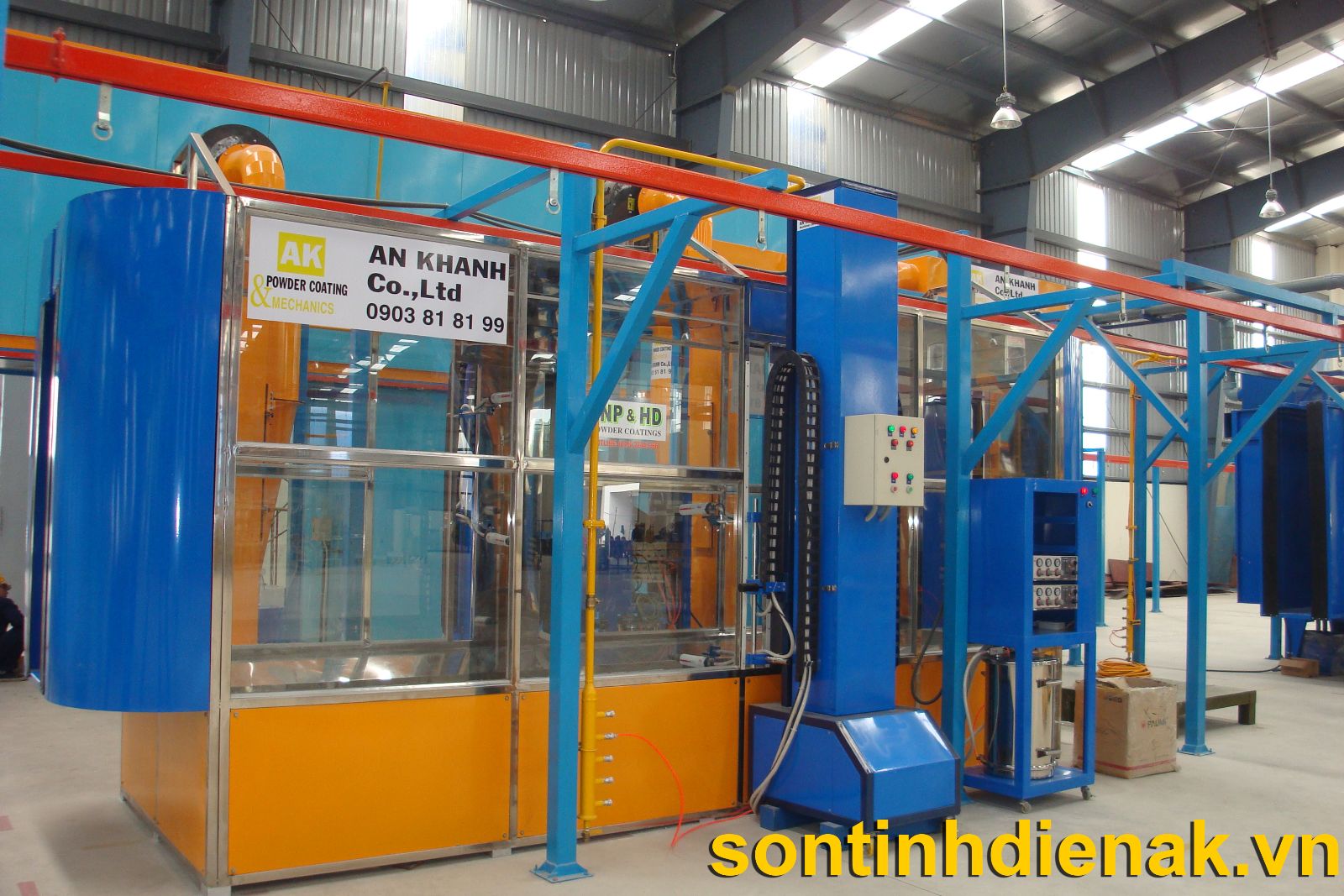

Buồng phun sơn tĩnh điện tự động là khoang phun kín có súng gắn trên trụ tịnh tiến và điều khiển bằng tủ điện, thay cho thao tác cầm súng của thợ. Sản phẩm đi xuyên buồng trên xích tải, cảm biến ở cửa vào mở súng đúng lúc, phần bột không bám được quạt hút kéo về cụm thu hồi đặt cạnh buồng.

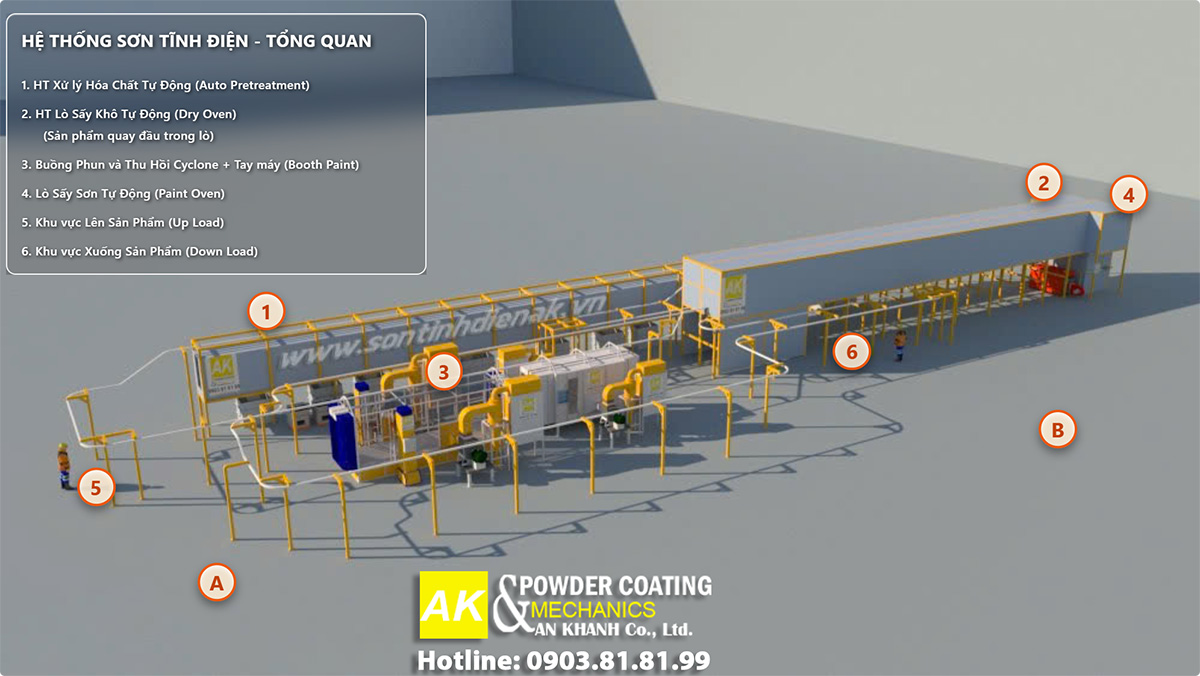

Trong dây chuyền sơn tĩnh điện, buồng phun quyết định độ dày và độ đều lớp phủ. Cấu hình tự động phát huy hiệu quả với nhóm sản phẩm đồng nhất, chạy liên tục theo ca. Xưởng nhiều mã hàng nhỏ lẻ, đổi màu liên tục thì buồng phun bán tự động cho hiệu quả đầu tư tốt hơn.
Khoảng cách giữa ba mức tự động hóa nằm ở chỗ ai giữ súng và ai quyết định thời điểm phun. Thợ cầm súng thì lớp sơn dày mỏng theo tay nghề và theo giờ trong ca. Buồng bán tự động cố định súng nhưng vẫn cần người canh sản phẩm. Buồng phun sơn tĩnh điện tự động chuyển cả hai việc đó cho trụ tịnh tiến và cảm biến, nên cùng một mã hàng chạy sáng hay chạy cuối ca đều nhận hành trình phun giống nhau. Cái xưởng mua không phải là tốc độ phun nhanh hơn, mà là độ lặp lại ổn định và mức tiêu thụ bột dự đoán được.
Ba dấu hiệu cho thấy một xưởng đã đủ điều kiện chuyển lên buồng phun sơn tĩnh điện tự động: sản lượng đủ đều để chạy liên tục theo ca thay vì chạy đợt, nhóm sản phẩm chính có kích thước và hình dáng gần nhau, và mặt bằng còn đủ chiều dài cho tuyến xích tải xuyên buồng. Thiếu một trong ba thì thiết bị chạy dưới công suất và thời gian hoàn vốn kéo dài ra.
Điều buồng tự động không giải quyết thay: chất lượng bám dính vẫn quyết định ở khâu xử lý hóa chất và sấy khô phía trước. Vật còn dầu hoặc còn ẩm thì lớp phủ vẫn bong, dù súng phun đều đến đâu. Tự động hóa khâu phun chỉ làm lộ rõ hơn những lỗi đã có sẵn ở khâu tiền xử lý.
Cấu Tạo Buồng Phun Sơn Tĩnh Điện Tự Động
Cấu tạo buồng phun sơn tĩnh điện tự động gồm sáu cụm chức năng, mỗi cụm quyết định một nhóm thông số riêng khi thiết kế:
- Vách buồng và cửa vào ra: giới hạn kích thước vật tối đa đi qua được.
- Hệ thống hút và luồng khí: kéo bột dư về cụm thu hồi, giữ bụi sơn không tràn ra xưởng.
- Trụ phun tịnh tiến và súng tự động: tạo hành trình phun lặp lại trên từng lô hàng.
- Cảm biến nhận dạng sản phẩm: báo tủ điều khiển thời điểm mở và ngắt súng.
- Cụm thu hồi, máy rây và bơm hoàn bột: tách bột khỏi dòng khí rồi đưa trở lại thùng chứa.
- Tủ điều khiển, chiếu sáng và hệ tiếp địa: đặt thông số vận hành và giữ vật nối đất ổn định.
Sáu cụm của buồng phun sơn tĩnh điện tự động ràng buộc lẫn nhau. Lưu lượng hút thiếu làm bột bay ngược ra cửa, tiếp địa kém làm bột khó bám dù súng đã đặt đúng thông số, còn cụm thu hồi chọn sai kiểu sẽ kéo dài thời gian đổi màu. Ba cụm dưới đây quyết định phần lớn chất lượng lớp phủ và chi phí vận hành.
Vách Buồng, Luồng Khí Và Hệ Thống Hút
Vách buồng và luồng khí quyết định lượng bột giữ lại trong khoang của buồng phun sơn tĩnh điện tự động. Vách thép không gỉ hút bột khá mạnh, còn vách nhựa chống tĩnh điện ít bám hơn nên hợp dây chuyền nhiều màu. Quạt hút ly tâm kéo bột dư về cụm thu hồi, dải tốc độ khí thiết kế tham khảo khoảng 0,2 đến 0,5 mét mỗi giây. Theo NFPA 33, thiết bị phun và khí nén nên khóa liên động với quạt hút.
Trụ Phun Và Súng Của Buồng Phun Sơn Tĩnh Điện Tự Động

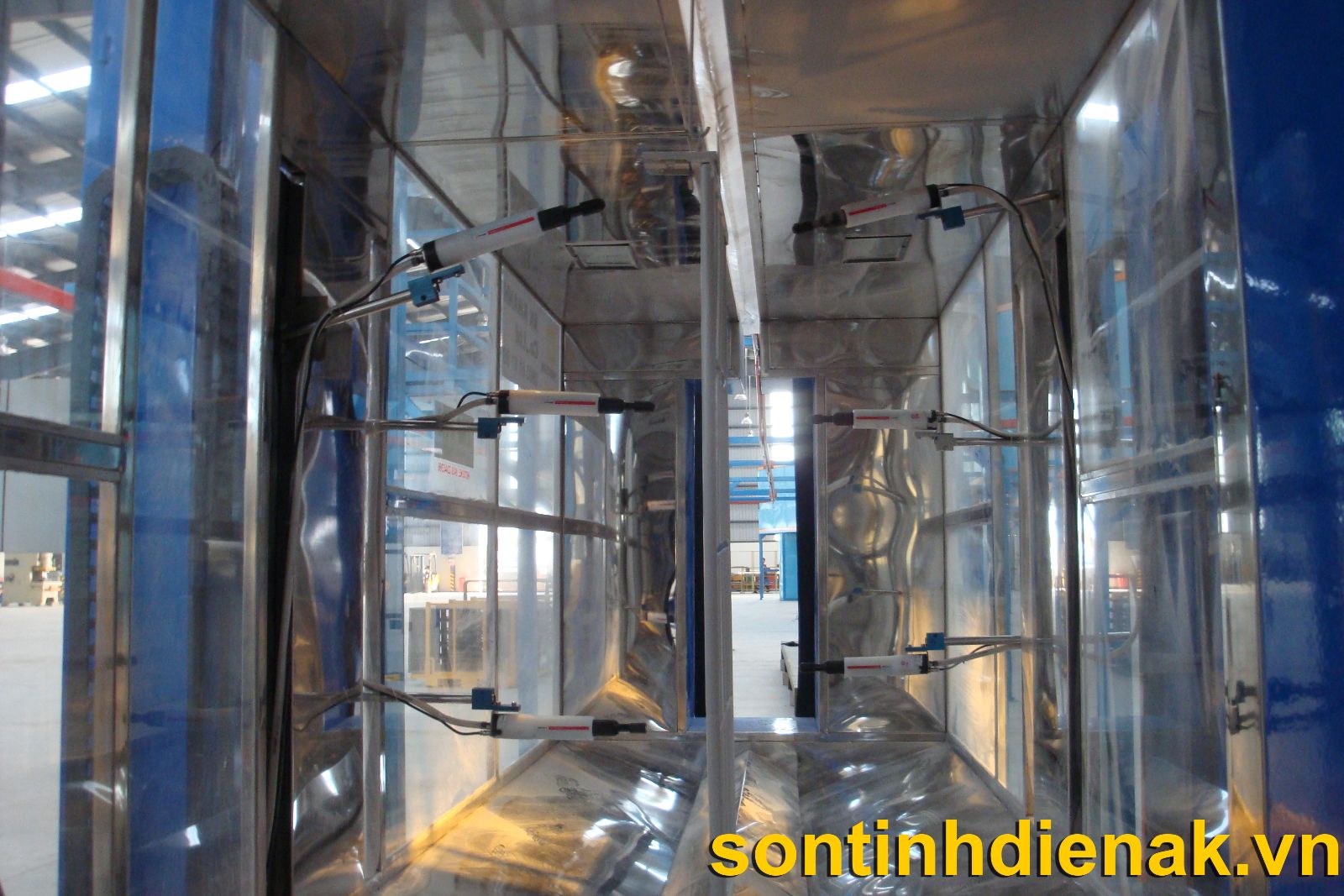

Trụ phun tịnh tiến thay thao tác lên xuống của thợ, còn cảm biến quyết định súng mở lúc nào. Trên các buồng An Khanh đã lắp đặt, cấu hình thường gặp là hai trụ đối diện, mỗi trụ ba súng, tổng sáu súng phun đồng thời hai mặt sản phẩm trong một lần đi qua. Hai cảm biến ở cửa vào giúp súng chỉ mở khi có vật, hạn chế bột phun vào khoảng trống giữa hai móc treo. Số súng không cố định: buồng tự động cho chọn từ 2 đến 24 súng phun sơn tĩnh điện gộp về một tủ điều khiển, tùy chiều cao vùng phun và tốc độ tải. Cơ cấu chuyển động mô tả riêng ở trang robot phun sơn.
Cyclone, Máy Rây Và Bộ Cấp Bột

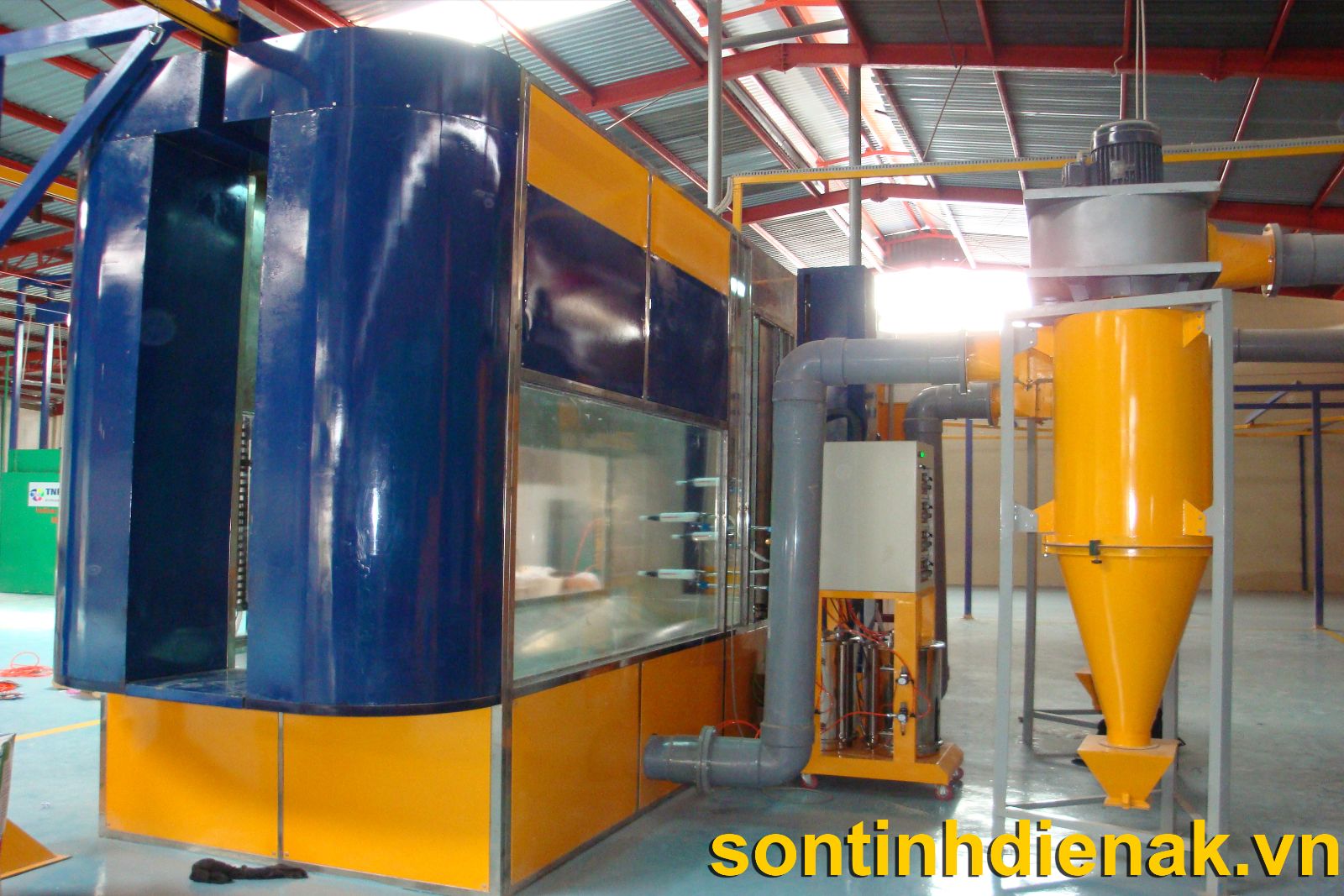

Cụm thu hồi quyết định chi phí bột và thời gian đổi màu. Hệ thống cyclon thu hồi sơn tách hạt khỏi dòng khí bằng lực ly tâm, hoàn bột nhanh nên hợp khi xưởng chạy ít màu. Lọc cartridge giữ được cả hạt mịn mà cyclone bỏ sót, hiệu suất thu bụi công bố 99,5 đến 99,9% và độ chính xác lọc tới 0,1 micron. Sau khi tách, bột qua máy rây loại hạt vón rồi bơm hoàn về thùng chứa để pha lại với bột mới.
Nguyên Lý Phun Và Thu Hồi Bột Sơn
Buồng phun sơn tĩnh điện tự động vận hành theo một vòng khép kín: bột ra khỏi súng, phần bám lên sản phẩm đi tiếp sang lò sấy, phần không bám quay về thùng chứa qua năm bước.
Bước 1. Đưa sản phẩm vào buồng: vật đã xử lý hóa chất và sấy khô treo lên xích tải, móc treo phải sạch sơn bám để giữ tiếp xúc điện.
Bước 2. Nhận dạng vật và mở súng: cảm biến báo về tủ điều khiển, súng mở theo hành trình đã cài cho từng nhóm sản phẩm.
Bước 3. Bột tích điện bám lên bề mặt: bột nhận điện tích khi ra khỏi đầu súng và bị hút về vật đang nối đất, nhờ vậy phủ được cả mặt khuất.
Bước 4. Hút phần bột không bám: quạt hút kéo bột dư lơ lửng trong khoang theo đường ống về cụm thu hồi.
Bước 5. Tách, rây và hoàn bột: cyclone hoặc lọc cartridge tách bột khỏi dòng khí, máy rây loại hạt vón, bơm đưa bột về thùng chứa để pha lại theo tỷ lệ giới hạn.
Năm bước chạy đồng thời trên cùng tuyến xích tải, nên năng suất thực tế của buồng phun sơn tĩnh điện tự động phụ thuộc bước chậm nhất, không phụ thuộc riêng tốc độ phun. Xem vận hành thật tại trang video quá trình phun sơn trong buồng phun tự động.
Hiệu Quả, Hạn Chế Và Điều Kiện Vận Hành
Hiệu quả của buồng phun sơn tĩnh điện tự động nằm ở khả năng giữ bột trong vòng khép kín, nhưng con số hiệu suất chỉ có nghĩa khi nói rõ đang đo cái gì. Có ba chỉ số thường bị gộp làm một trong các bảng báo giá:
| Chỉ số | Đo cái gì | Mức tham chiếu |
|---|---|---|
| Hiệu suất phun lần đầu | Bột bám lên vật so với bột ra khỏi súng ở lần phun đầu | 10 đến 40% với vật dạng lưới, chi tiết nhỏ; 30 đến 60% với bánh xe, đèn; 50 đến 80% với tấm phẳng lớn |
| Hiệu suất thu hồi của thiết bị | Khả năng giữ lại bột dư của cyclone hoặc lọc cartridge | Lọc cartridge công bố 99,5 đến 99,9% trên mọi dải kích thước hạt |
| Tỷ lệ tận dụng vật liệu toàn hệ | Bột thực bám lên sản phẩm so với bột cả hệ tiêu thụ | 95 đến 98% theo Powder Coating Institute, với điều kiện thiết bị, loại bột và cách thu hồi đều phù hợp |
Con số 95% được nhắc nhiều thuộc dòng cuối, tức tỷ lệ tận dụng của cả chuỗi chứ không phải hiệu suất riêng một chiếc buồng. Mức đạt được còn phụ thuộc tỷ lệ bột pha lại, mà theo Products Finishing thì bột thu hồi nên giữ dưới 25% thể tích so với bột mới, tốt hơn là quanh 15%. An Khanh chỉ công bố con số cụ thể khi có số liệu tiêu thụ bột đo tại dự án.
Doanh nghiệp cũng cần cân nhắc bốn hạn chế thật của cấu hình tự động:
- Vật hình học phức tạp vẫn cần phun dặm: súng cố định trên trụ khó với tới hốc sâu và mặt khuất.
- Đổi màu tốn thời gian: mỗi lần chuyển màu phải làm sạch khoang, trụ, súng và đường ống thu hồi.
- Chi phí đầu tư và bảo trì cao hơn: hệ có thêm tủ điều khiển, cơ cấu chuyển động và cụm thu hồi.
- Chỉ thu hồi được với sơn bột: dây chuyền sơn nước không hoàn lại được phần overspray dạng lỏng.
Khoang kín kết hợp hút cưỡng bức giúp giảm mức tiếp xúc trực tiếp của người thao tác với bột sơn và hạn chế bột phát tán ra xưởng. Mức kiểm soát thực tế phụ thuộc lưu lượng hút, tình trạng lọc, quy trình vệ sinh và chất lượng tiếp địa. Theo NFPA 33, vật dẫn điện trong khu vực phun bột cần nối đất với điện trở không quá 1 megaohm; OSHA 29 CFR 1910.107 yêu cầu thông gió cơ khí chạy suốt thời gian phun và thêm một khoảng sau khi ngừng. Đây là thông lệ quốc tế An Khanh dùng làm tham chiếu thiết kế.
Chọn Cấu Hình Và Báo Giá Buồng Phun Sơn Tĩnh Điện Tự Động
Báo giá buồng phun sơn tĩnh điện tự động tính từ thông số sản phẩm và nhịp sản xuất, không tính theo mét vuông buồng. Dưới đây là 14 thông tin đội kỹ thuật cần để dựng cấu hình:
| Thông tin cần gửi | Quyết định hạng mục nào |
|---|---|
| Kích thước lớn nhất của sản phẩm | Kích thước khoang, cửa vào ra |
| Khối lượng mỗi sản phẩm | Kết cấu xích tải, móc treo |
| Độ phức tạp bề mặt | Số súng, có cần vị trí phun dặm không |
| Sản lượng mỗi giờ hoặc mỗi ca | Tốc độ tải, chiều dài vùng phun |
| Số màu đang chạy | Thu hồi cyclone hay lọc cartridge |
| Tần suất đổi màu | Bố trí đường ống, quy trình vệ sinh |
| Loại bột sơn sử dụng | Thông số súng, điều kiện bảo quản bột |
| Chiều cao vùng phun | Hành trình trụ, số súng mỗi trụ |
| Mặt bằng xưởng còn trống | Bố trí buồng, cụm thu hồi, lối vận hành |
| Chiều cao trần xưởng | Vị trí quạt hút, tuyến ống |
| Nguồn điện hiện có | Công suất tủ điều khiển và quạt |
| Hệ khí nén hiện có | Lưu lượng, yêu cầu tách ẩm cho súng |
| Hướng thải khí ra ngoài | Thiết kế ống thải và cấp lọc |
| Thiết bị đang dùng, nếu nâng cấp | Phạm vi cải tạo, hạng mục tận dụng lại |
Sản phẩm càng đồng nhất, sản lượng càng đều thì tự động hóa càng có lợi vì hành trình phun lặp lại ổn định. Xưởng nhiều mã hàng với sản lượng thất thường thường tối ưu hơn khi giữ cấu hình bán tự động và chỉ đầu tư thêm cụm thu hồi. Doanh nghiệp gửi 14 thông số này qua Zalo hoặc hotline 0903 81 81 99 để nhận cấu hình sơ bộ trước khi khảo sát tại chỗ.
Mười bốn thông số trong bảng trên không phải thủ tục giấy tờ, chúng là những biến trực tiếp đổi ra kích thước buồng phun sơn tĩnh điện tự động, số súng, công suất quạt hút và cách bố trí cụm thu hồi. Thiếu chiều cao trần hoặc thiếu lưu lượng khí nén hiện có, cấu hình gửi về chỉ là con số phỏng đoán và thường lệch xa lúc lắp thật.
Ảnh trên là một cụm buồng phun sơn tĩnh điện tự động và cyclone An Khanh đã hoàn thiện trong nhà xưởng, cho thấy khoảng trống thực tế cần chừa quanh thiết bị để thao tác vệ sinh và đổi màu, phần mà bản vẽ mặt bằng ít khi thể hiện đủ. Những nguyên tắc chọn cấu hình ở trên rõ nghĩa hơn khi đặt cạnh một hệ đã chạy thật, nên phần tiếp theo là dự án cụ thể An Khanh đã bàn giao.
Dự Án Buồng Phun Sơn Tĩnh Điện Tự Động An Khanh Đã Triển Khai
An Khanh thiết kế, chế tạo và lắp đặt buồng phun sơn tĩnh điện tự động cùng cụm thu hồi theo mặt bằng và nhóm sản phẩm từng xưởng, thay vì lắp theo mẫu có sẵn. Phạm vi công việc gồm khảo sát, thiết kế cấu hình, chế tạo, lắp đặt và chuyển giao vận hành cho đội kỹ thuật của chủ đầu tư.
Dự án: Hệ thống sơn tĩnh điện tự động, Công ty Makitech Japan
Hạng mục: buồng phun sơn tĩnh điện tự động, cụm thu hồi bột, tuyến xích tải xuyên buồng
Phạm vi thực hiện: thiết kế, chế tạo, lắp đặt và chuyển giao vận hành
Toàn bộ ảnh trong trang này chụp tại các công trình buồng phun sơn tĩnh điện tự động An Khanh trực tiếp chế tạo và lắp đặt, không phải ảnh mẫu lấy từ catalogue thiết bị. Đó cũng là lý do các con số kỹ thuật ở phần trên được viết theo hướng có điều kiện: chúng đến từ những buồng đã chạy thật trong nhà xưởng khách hàng, nơi mặt bằng, chiều cao trần và nguồn khí nén mỗi nơi một khác.
Hơn 30 năm làm nghề từ năm 1996 để lại cho An Khanh thứ mà bản vẽ không có: kinh nghiệm xử lý những tình huống chỉ lộ ra lúc lắp đặt, từ việc chừa lối vệ sinh cyclone, canh cao độ móc treo theo dầm nhà xưởng, tới việc bố trí tủ điều khiển sao cho người vận hành với tới được mà không cắt ngang lối đi. Doanh nghiệp muốn xem thêm công trình cùng dạng có thể yêu cầu hình ảnh và cấu hình chi tiết theo nhóm sản phẩm của mình, trước khi bàn tới ngân sách.
Câu Hỏi Kỹ Thuật Trước Khi Đầu Tư
Đổi Màu Trên Buồng Phun Sơn Tĩnh Điện Tự Động Mất Bao Lâu?
Thời gian đổi màu phụ thuộc kiểu thu hồi và cách bố trí đường ống, không phụ thuộc kích thước buồng. Với cyclone đơn chạy ít màu, nhà chế tạo công bố thời gian vệ sinh nhanh khoảng 15 phút; hệ nhiều màu phải cộng thêm thời gian làm sạch trụ, súng và tuyến ống. Nếu xưởng đổi màu vài lần mỗi ngày, chi phí thời gian này thường lớn hơn chênh lệch giá thiết bị.
Nên Chọn Thu Hồi Cyclone Hay Lọc Cartridge?
Cyclone phù hợp khi xưởng chạy ít màu và cần hoàn bột nhanh, còn lọc cartridge giữ được hạt mịn nên hợp khi yêu cầu độ sạch khí thải cao hơn. Quyết định cuối dựa trên ba yếu tố: số màu đang chạy, lưu lượng hút cần thiết và mặt bằng còn trống cạnh buồng.
Có Buồng Tự Động Rồi Còn Cần Vị Trí Phun Dặm Không?
Với sản phẩm có hốc sâu, mặt khuất hoặc hình học không đều thì vẫn nên giữ một vị trí phun tay ngay sau buồng phun sơn tĩnh điện tự động. Súng cố định trên trụ đi theo hành trình lặp nên khó phủ đều mọi bề mặt, và một vị trí phun dặm nhỏ thường rẻ hơn việc tăng số súng cho vài phần trăm sản phẩm khó.
Hơn 30 năm làm nghề từ năm 1996, An Khanh tự thiết kế và chế tạo buồng phun sơn tĩnh điện tự động, cụm thu hồi cyclone, máy rây bột cùng toàn bộ dây chuyền sơn tĩnh điện tại xưởng Hóc Môn, nên cấu hình được dựng theo sản phẩm thật của từng xưởng thay vì bán theo mẫu có sẵn.
Để dựng cấu hình sơ bộ, An Khanh cần 5 thông tin tối thiểu sau:
- Kích thước và khối lượng lớn nhất của sản phẩm cần sơn
- Sản lượng dự kiến mỗi giờ hoặc mỗi ca
- Số màu đang chạy và tần suất đổi màu
- Mặt bằng xưởng còn trống, kèm chiều cao trần
- Nguồn điện và hệ khí nén hiện có
Có đủ 5 thông tin này, An Khanh phản hồi cấu hình sơ bộ và mức đầu tư tham khảo trước khi hẹn khảo sát tại chỗ, nhờ vậy xưởng nắm được khoảng ngân sách trước khi tính chuyện mở rộng mặt bằng. Gọi ngay hotline hoặc gửi ảnh mặt bằng qua Zalo cùng số máy.
