Hệ thống xích tải

Hệ Thống Xích Tải Là Gì?

Hệ thống xích tải là bộ phận vận chuyển treo của dây chuyền sơn tĩnh điện tự động. Sản phẩm móc lên xích, xích chạy trong ray trên cao và kéo hàng đi liên tục qua từng công đoạn. Trong một dây chuyền sơn tĩnh điện hoàn chỉnh, tuyến xích đi qua khu xử lý bề mặt, lò sấy khô, buồng phun, lò đóng rắn rồi vòng về khu tháo hàng.

Tuyến ray rẽ ngang để né cột nhà xưởng và đổi độ cao để đưa hàng xuống bể hóa chất, nên xích phải đa hướng. Cùng một sợi xích đi xuyên lò đóng rắn, nên xích phải chịu nhiệt. Tốc độ xích lại quyết định thời gian sản phẩm lưu trong lò, nên đội kỹ thuật An Khanh luôn dựng tuyến xích trước, rồi mới đặt buồng phun sơn tĩnh điện tự động và lò vào đúng vị trí.

Một Hệ Thống Xích Tải Gồm Những Thiết Bị Nào?

Một hệ thống xích tải hoàn chỉnh gồm 5 thiết bị, thiếu thiết bị nào thì tuyến cũng không chạy được. Dưới đây là 5 thiết bị đó:

• Xích tải: Là xích tải đa chiều, có khả năng chịu tải trọng tối đa đạt 5 tấn. Có các loại xích tải chuyên dụng chịu tải trọng cao hơn. Là cơ cấu gắn móc treo sản phẩm và đưa sản phẩm di chuyển qua các quy trình của sơn tĩnh điện tự động.
• Ray: Là chi tiết làm từ kim loại tấm dày 3mm trở lên, có vai trò dẫn hướng cho xích tải ( bao gồm cung ray chuyển hướng, cung ray chuyển độ cao và ray thẳng ).
• Tổ truyền động: Là tổ hợp quyết định tốc độ di chuyển cho xích tải và sản phẩm sơn. Tổ truyền động bao gồm : động cơ truyền động, hộp giảm tốc và bộ truyền động cho xích tải.
• Móc treo: Là cơ cấu rời, được lắp ghép từ nhiều chi tiết nhỏ khác nhau dùng để gắn lên xích tải và treo sản phẩm sơn.
• Các giàn căng xích: Là tổ hợp gồm ray và đối trọng dùng căng xích tự động, tránh trường hợp xích bị chùng khi vận hành.

Trong 5 thiết bị trên, xích, ray và giàn căng xích tạo nên đường chạy, còn tổ truyền động và móc treo quyết định tải và tốc độ. Bảng dưới đây gom 5 thông số cơ bản của hệ thống xích tải do An Khanh chế tạo:

Bước xích, tốc độ chạy và khoảng cách móc thay đổi theo cấu hình, chủ đầu tư gọi hotline 0903 81 81 99 để nhận bảng thông số đầy đủ.

Bộ 5 thông số này đủ để phân biệt xích tải chuyên dụng cho sơn tĩnh điện với băng tải công nghiệp thông thường. Riêng nhóm hàng nặng, An Khanh có sẵn loại xích chuyên dụng dưới đây.

Ngoài cung cấp hệ thống xích tải: Công ty chúng tôi còn cung cấp loại xích chuyên dụng chịu được nhiệt và tải trọng cao ( tối đa 250kg/ mắt xích ) chuyên dùng để treo các sản phẩm có khối lượng lớn.

Xích chuyên dụng thường đi cùng móc treo gia cường và giàn căng có đối trọng lớn hơn, vì tải nặng làm xích chùng nhanh hơn khi chạy nóng.

Xem thêm: Hệ thống sơn tĩnh điện

Hình Ảnh Thực Tế Hệ Thống Xích Tải Tại Công Trình SUNHOUSE

SUNHOUSE đã đặt An Khanh lắp hệ thống sơn tĩnh điện tự động nhiều lần từ năm 2017 tới năm 2023, tại các nhà máy ở Hà Nội, Long An và Bình Dương.

Hình ảnh thực tế về sản phẩm Hệ thống xích tải của công trình công ty SUNHOUSE:

Dự án: Hệ thống xích tải cho dây chuyền sơn tĩnh điện tự động, công trình công ty SUNHOUSE.

Hạng mục: Xích tải đa hướng, ray dẫn hướng, tổ truyền động, móc treo và giàn căng xích.

Phạm vi thực hiện: Thiết kế tuyến xích theo mặt bằng, chế tạo tại xưởng An Khanh, lắp đặt và chạy thử tại công trình.

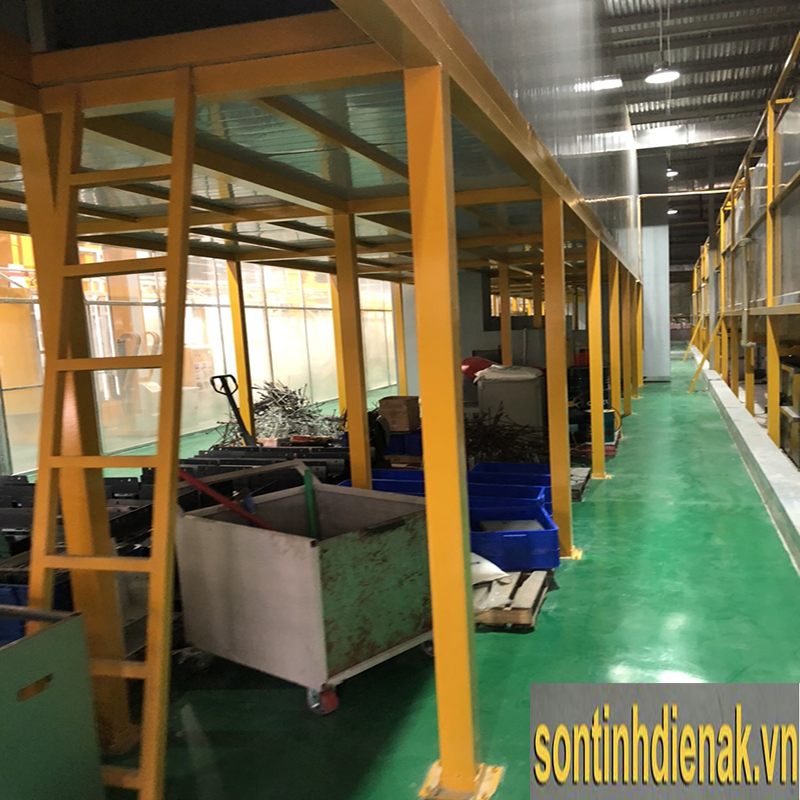

Tấm ảnh trên cho thấy phần việc ít người để ý của một hệ thống xích tải: khung đỡ. Toàn bộ tải trọng của xích, móc và sản phẩm dồn xuống hệ cột dầm này, nên An Khanh tính khung đỡ cùng lúc với tuyến ray. An Khanh không nhận sơn gia công, chỉ thiết kế, chế tạo và lắp đặt thiết bị cho xưởng của chủ đầu tư.

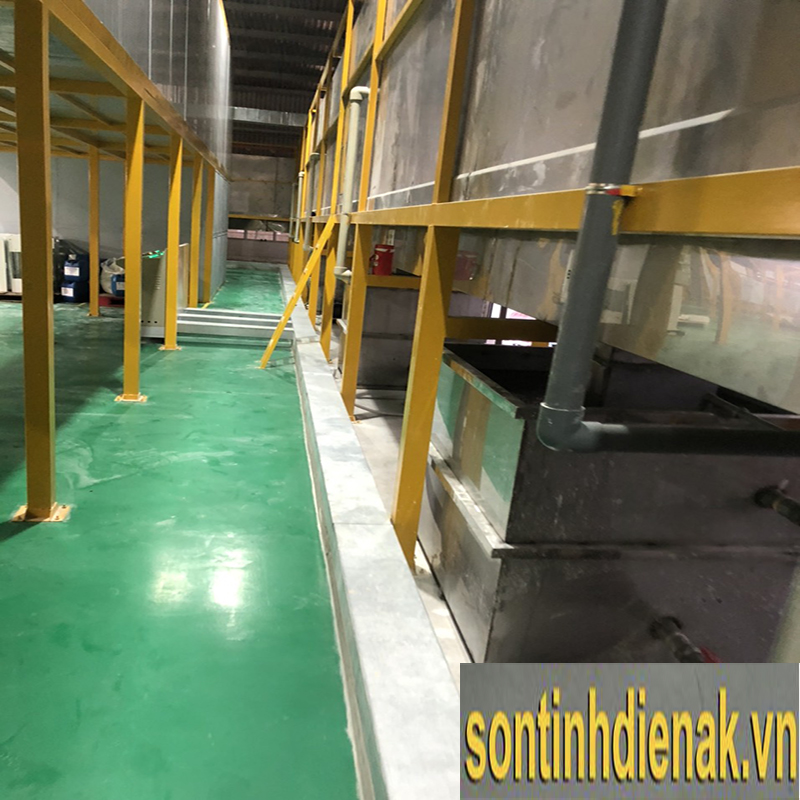

Thang leo gắn sẵn trên khung giúp kỹ thuật viên kiểm tra độ chùng của xích và bôi trơn định kỳ mà không cần giàn giáo.

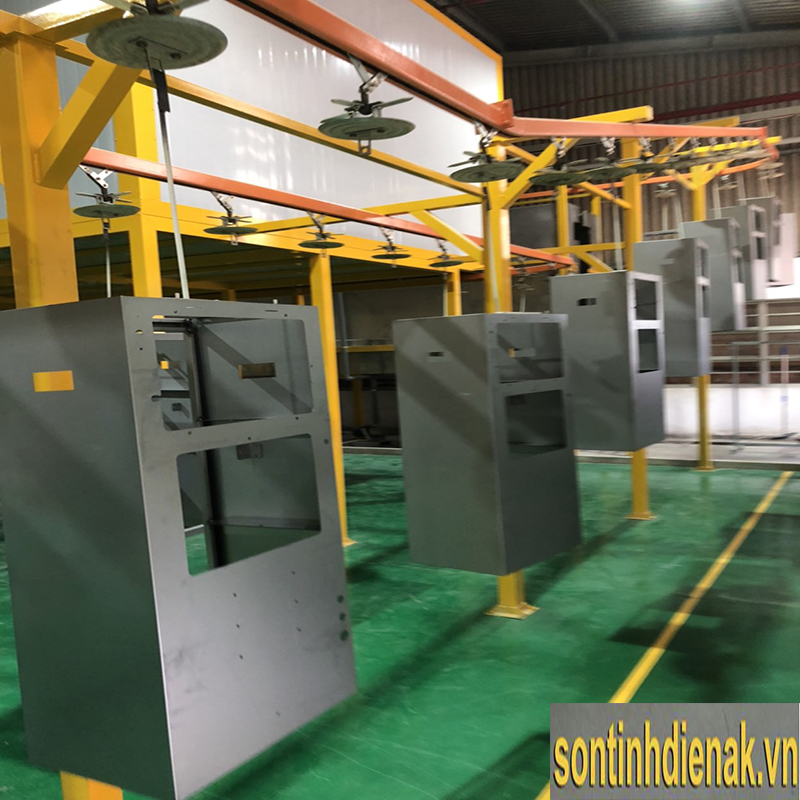

Khoảng cách móc trong ảnh được tính từ khổ sản phẩm và bán kính cung ray, để hàng không va nhau khi vào cua và không che nhau khi súng phun quét qua. Cùng cấu hình này, An Khanh đã triển khai cho dây chuyền sơn tĩnh điện tự động ở nhiều nhà máy khác.

Câu Hỏi Thường Gặp Về Hệ Thống Xích Tải

Dưới đây là 4 câu hỏi chủ đầu tư hỏi đội kỹ thuật An Khanh nhiều nhất về hệ thống xích tải:

Xích Tải 5T Và Xích Tải 7T Khác Nhau Như Thế Nào?

Xích 7T thuộc cấp tải trọng thiết kế cao hơn xích 5T, kéo theo mắt xích, con lăn và ray đều lớn hơn. Nguyên tắc chọn dựa vào khối lượng sản phẩm nặng nhất treo trên một móc, cộng khối lượng của chính móc treo. Hàng gia dụng và chi tiết mỏng thường đủ với cấp thấp, kệ chứa hàng công nghiệp và vỏ tủ điện dày cần cấp cao hơn.

Xích Tải Sơn Tĩnh Điện Chịu Được Nhiệt Độ Bao Nhiêu?

Sợi xích phải chịu được nhiệt độ vận hành của lò đóng rắn cộng thêm biên an toàn, vì nó đi xuyên lò suốt ca. Mức nhiệt của lò do loại bột sơn quyết định, nên An Khanh chọn vật liệu xích, con lăn và mỡ bôi trơn theo lò của từng xưởng. Con lăn và mỡ bôi trơn thường xuống cấp vì nhiệt sớm hơn thân xích, nên cần hỏi cấp chịu nhiệt của cả xích lẫn con lăn.

Khi Nào Cần Căng Lại Xích Hoặc Thay Xích Tải?

Cần căng lại xích khi giàn căng đối trọng đã đi hết hành trình mà xích vẫn chùng, thấy rõ ở chỗ xích võng xuống giữa các điểm đỡ. Xích giãn dài là bình thường khi chạy nóng, nhưng phải cắt bớt mắt xích nhiều lần nghĩa là chốt và bạc đã mòn đáng kể. Dấu hiệu cần thay xích là mắt xích mòn không đều, con lăn kẹt hoặc vỡ, và tuyến chạy giật dù tổ truyền động vẫn ổn định.

Nên Chọn Xích Tải Thủ Công Hay Băng Tải Tự Động?

Nên chọn xích tải tự động khi xưởng có sản lượng đủ đều để chạy liên tục theo ca và nhóm sản phẩm chính có kích thước gần nhau. Tuyến đẩy tay hợp với xưởng chạy đợt, đơn hàng nhỏ và đổi mã hàng thường xuyên. Với tuyến tự động, chi phí xích tải được bù lại bằng số ca nhân công tiết kiệm được. An Khanh chế tạo cả dạng tự động lẫn đẩy tay, cách vận hành tuyến thủ công xem tại bài cách sơn tĩnh điện thủ công.

Các câu trả lời trên đều quy về một dữ kiện: sản phẩm nặng nhất của xưởng. Có dữ kiện đó, đội kỹ thuật ước lượng được cấu hình ngay trong lần trao đổi đầu tiên. Nguyên lý chung xem thêm ở tài liệu conveyor system và powder coating trên Wikipedia.
