Buồng phun sơn tĩnh điện là khoang kín dùng thu gom và thu hồi hạt bột trong suốt quá trình phủ bề mặt sản phẩm. Tại đây, lớp bột bám vào chi tiết nhờ lực tĩnh điện, còn lượng bột lơ lửng được quạt hút kéo về bộ thu hồi để tái sử dụng. Danh mục thiết bị buồng phun của An Khanh gồm 5 cấu hình: buồng thủ công 1 súng, buồng bán tự động, buồng tự động, buồng sơn máy biến áp và cụm cyclone thu hồi bột lắp kèm hoặc lắp độc lập.
Năm thiết bị khác nhau ở 3 điểm: thao tác súng do thợ hay máy, cách đưa phôi qua buồng bằng xích tải hay xe goòng, cùng cơ chế tách bột bằng cyclone hay lọc filter. Xác định đúng 3 điểm này giúp kỹ sư tính chuẩn kích thước buồng, số lượng súng và công suất quạt hút tương ứng.
Phần dưới đây phân tích từng loại buồng phun sơn tĩnh điện, tiêu chí lựa chọn thực tế, vị trí trong dây chuyền cùng các câu hỏi kỹ thuật chủ đầu tư thường gặp trước khi đặt chế tạo.
5 Loại Buồng Phun Sơn Tĩnh Điện An Khanh Đang Chế Tạo
An Khanh chế tạo 5 dòng thiết bị buồng phun và thu hồi bột sơn, đáp ứng từ xưởng nhỏ tới nhà máy chạy liên tục theo ca. Mỗi cấu hình được tùy biến theo phôi sơn, sản lượng và tần suất đổi màu.
Bảng dưới đây đối chiếu 5 dòng máy theo nhu cầu thực tế cùng điểm khác biệt kỹ thuật chính:
| Loại thiết bị | Phù hợp với | Điểm khác biệt chính |
|---|---|---|
| Buồng phun sơn thủ công 1 súng có thu hồi | Vật sơn nhỏ, cơ sở mới bắt đầu hoặc mặt bằng hạn chế | 1 súng cầm tay, 1 cyclone và 2 filter vải công nghiệp |
| Buồng phun sơn tĩnh điện bán tự động | Nhiều mã hàng, đổi màu thường xuyên | Thợ đứng ở cửa hông cầm súng, bố trí được 1 hoặc nhiều người sơn |
| Buồng phun sơn tĩnh điện tự động | Sản phẩm đồng nhất, sản lượng đều theo ca | Súng gắn trên trụ tịnh tiến, cảm biến mở súng khi có vật |
| Buồng sơn máy biến áp có thu hồi | Vật khổ lớn, quá nặng để treo lên xích tải | Xe goòng chạy trên ray xuyên qua 2 cửa đầu buồng |
| Hệ thống cyclone thu hồi bột sơn | Buồng đang chạy cần thêm cụm thu hồi, hoặc lắp kèm buồng mới | Tách bột dư bằng lực ly tâm, luôn đi kèm cấp lọc tinh phía sau |
Các dòng buồng phun sơn tĩnh điện kể trên không phân chia theo giá bán, mà căn cứ vào cách đưa phôi qua khoang cùng người hay máy giữ súng. Tùy mặt bằng và tải trọng phôi, chủ đầu tư có thể chọn cấu hình đơn lẻ hoặc tích hợp đồng bộ vào dây chuyền khép kín.
Buồng Phun Thủ Công Và Bán Tự Động
Buồng phun thủ công và bán tự động giữ thợ sơn trực tiếp thao tác súng, giúp phủ linh hoạt theo từng góc cạnh phức tạp. Phiên bản 1 súng dành cho chi tiết nhỏ với cửa khoang rộng 1,2 m và cao 1,4 m.
Dòng bán tự động mở cửa hông dọc tuyến xích tải, cho phép nhiều thợ cùng phun sơn.
Buồng Phun Sơn Tĩnh Điện Tự Động
Buồng phun sơn tĩnh điện tự động gắn súng trên trụ tịnh tiến, có cảm biến đầu khoang báo tủ điện mở súng khi phôi chạy qua. Cấu hình thường gặp trên các buồng An Khanh đã lắp gồm 2 trụ đặt đối diện, mỗi trụ gắn 3 súng phun, phủ đều hai mặt sản phẩm trong một chu trình liên tục.

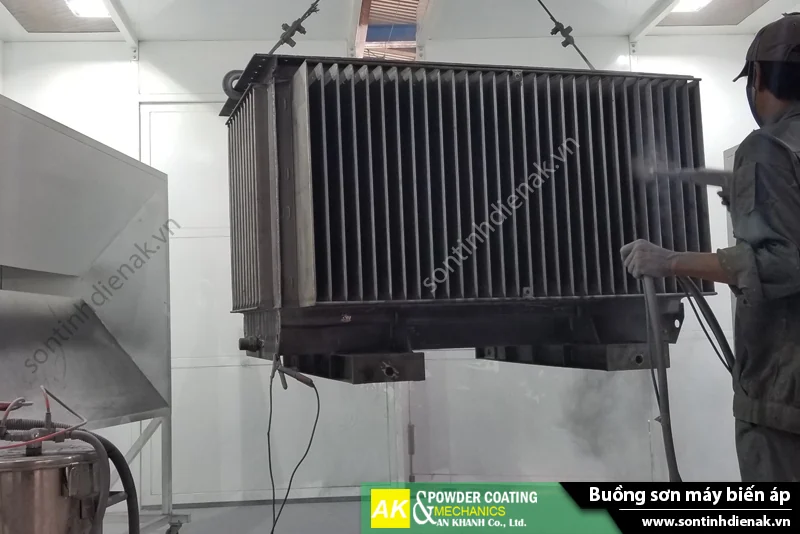

Buồng Sơn Máy Biến Áp Cho Vật Khổ Lớn
Buồng sơn máy biến áp chế tạo riêng cho chi tiết tải trọng lớn, đưa phôi vào bằng xe goòng chạy trên ray qua 2 cửa đối xứng. Khoang phun áp dụng cơ chế bán tự động để thợ chủ động đưa súng vào từng khe tản nhiệt sâu, đi kèm cyclone và dàn lọc túi vải gom sạch bụi sơn.
Hệ Thống Cyclone Thu Hồi Lắp Kèm Hoặc Lắp Độc Lập
Hệ thống cyclone thu hồi tách bột dư khỏi luồng khí bằng lực ly tâm, gom hạt bột đạt chuẩn về phễu đáy để tái sử dụng. Vì cyclone là cấp tách thô ban đầu, phía sau luôn cần giàn lọc tinh giữ lại hạt bụi mịn.
Cụm thiết bị này lắp đồng bộ cùng buồng mới hoặc đấu nối bổ sung cho buồng đang chạy.
Chọn Buồng Phun Sơn Tĩnh Điện Theo Sản Phẩm Và Sản Lượng
Chọn buồng phun sơn tĩnh điện phải xuất phát từ đặc tính sản phẩm và nhịp độ sản xuất thực tế, thay vì căn cứ vào diện tích mặt bằng còn trống. Kích thước và chủng loại chi tiết sẽ sàng lọc cấu hình phù hợp.
Dưới đây là 3 tiêu chí kỹ thuật chủ đầu tư cần cân nhắc theo đúng trình tự:
- Khối lượng và khổ vật sơn: Chi tiết treo được lên móc xích tải sẽ phù hợp với buồng thủ công, bán tự động hoặc tự động. Các khối phôi quá khổ và tải trọng nặng cần dùng buồng chuyên dụng có xe goòng di chuyển trên ray.
- Độ đồng nhất của mã hàng: Kiểu dáng chi tiết đồng đều và sản lượng chạy ổn định theo ca giúp buồng tự động phát huy năng suất cao. Trường hợp đơn hàng đa dạng kích thước thì buồng bán tự động mang lại tính linh hoạt và hiệu quả đầu tư tốt hơn.
- Số màu và tần suất đổi màu: Xưởng thường xuyên thay đổi màu sơn nên trang bị buồng thu hồi cyclone vì khoang hút dễ thổi bụi vệ sinh. Đơn vị chỉ chạy một màu cố định và muốn tận thu tối đa hạt bột mịn nên ưu tiên giàn lọc cartridge.
Ba tiêu chí kỹ thuật trên giúp định hình phương án thiết kế nhưng chưa thể ấn định ngay kích thước khoang phun. Lưu lượng quạt hút luôn tính theo diện tích các cửa mở của buồng chứ không phụ thuộc vào đường kính cyclone, vì thế khoang buồng và bộ thu hồi phải được thiết kế tương thích ngay từ đầu.
Buồng phun sơn tĩnh điện tự động phù hợp khi sản lượng đủ đều để chạy theo ca và mặt bằng đủ dài để bố trí xích tải đi xuyên buồng. Cân nhắc khi sản phẩm có nhiều hốc sâu hoặc góc khuất, vì súng cố định khó phủ đều những vị trí này, nên chủ đầu tư thường bố trí thêm một vị trí phun dặm bằng tay ngay sau buồng.
Vị Trí Của Buồng Phun Trong Dây Chuyền Sơn Tĩnh Điện
Buồng phun và cụm thu hồi chiếm vị trí trung tâm ở công đoạn thứ 3 trong dây chuyền sơn tĩnh điện, nằm sau khâu xử lý hóa chất, sấy khô phôi và đứng ngay trước lò nung đóng rắn.
Nếu bề mặt còn dính dầu mỡ hoặc ẩm ướt, màng sơn vẫn bong tróc dù kỹ thuật phun chuẩn xác. Dưới đây là 4 công đoạn liên kết chặt chẽ với buồng phun:
- Xử lý bề mặt trước khi sơn: Quy trình tẩy dầu, phosphat hóa và rửa nước sạch tạo chân bám chắc chắn cho bột sơn, với cấu hình máy chi tiết tại danh mục hệ thống xử lý bề mặt trước khi sơn.
- Sấy khô trước khi phun: Chi tiết kim loại phải bay hết hơi ẩm trước khi đi vào khoang phun, hạn chế tối đa nguy cơ nước đọng trong khe kẽ gây rỗ khí bề mặt sơn.
- Xích tải đưa vật qua buồng: Tốc độ chuyền và cao độ móc treo quyết định trực tiếp chiều dài vùng phun cùng số lượng súng cần trang bị, tham khảo thêm tại danh mục xích tải và băng tải.
- Lò đóng rắn sau khi phun: Lớp bột bám trên bề mặt phôi chỉ đạt độ cứng và độ bóng khi được nung chảy và đóng rắn ở nhiệt độ chuẩn, thiết bị xem tại danh mục lò sấy tiết kiệm gas.
Bốn công đoạn đồng bộ này giải thích vì sao kỹ sư An Khanh luôn khảo sát toàn diện mặt bằng trước khi lên bản vẽ buồng phun sơn tĩnh điện. Tốc độ di chuyển của xích tải cùng cao độ trần xưởng sẽ quyết định số lượng súng phun, hướng đi đường ống và vị trí đặt cụm thu hồi cyclone.
Khi buồng đã chạy mà bột vẫn bay ngược ra cửa, nguyên nhân thường nằm ở lưu lượng hút hoặc tình trạng lọc, được phân tích trong bài vì sao buồng phun sơn không hút bột.
Năng Lực Thiết Kế Và Chế Tạo Buồng Phun Của An Khanh
An Khanh trực tiếp khảo sát, gia công chế tạo và lắp đặt hoàn thiện buồng phun cùng cụm thu hồi bột dựa trên mặt bằng và mẫu phôi thực tế của từng nhà máy. An Khanh không cung cấp mẫu dựng sẵn đại trà mà cá nhân hóa cấu hình, bàn giao kỹ thuật vận hành chi tiết cho đội ngũ kỹ thuật của chủ đầu tư.
Đội ngũ kỹ thuật An Khanh triển khai trọn gói toàn tuyến, từ bể xử lý hóa chất, lò sấy khô nước, buồng phun tĩnh điện cho đến lò nung nhiệt đóng rắn. Nhờ tính toán đồng bộ lưu lượng gió, nhịp chuyền xích tải và công suất nhiệt, các thiết bị khi ghép thành tuyến hạn chế được tình trạng nghẽn công đoạn. Chủ đầu tư có thể xem chi tiết các bước từ khảo sát đến bàn giao trong bài viết về quy trình lắp đặt buồng phun sơn.
Câu Hỏi Thường Gặp Về Buồng Phun Sơn Tĩnh Điện
Bốn câu hỏi dưới đây tổng hợp những băn khoăn phổ biến mà chủ đầu tư thường đặt ra trước khi ký hợp đồng chế tạo buồng phun sơn tĩnh điện. Các nội dung làm rõ hiệu quả kinh tế của cụm thu hồi, phương án cải tạo buồng hiện hữu, cơ sở tính toán chi phí và chính sách dịch vụ của An Khanh.
Buồng Phun Sơn Tĩnh Điện Có Bắt Buộc Phải Có Cụm Thu Hồi Không?
Cụm thu hồi không bắt buộc cho mọi quy mô, mà phụ thuộc vào lượng bột tiêu thụ mỗi ca. Cơ sở chỉ phun vài tiếng mỗi tuần với một màu cố định sẽ khó hoàn vốn đầu tư cyclone. Ngược lại, dây chuyền chạy liên tục nếu không thu hồi sẽ gây lãng phí bột rất lớn và làm tăng chi phí sản xuất.
Buồng Phun Đang Dùng Có Lắp Thêm Cyclone Thu Hồi Được Không?
Chủ đầu tư hoàn toàn có thể lắp thêm hệ thống cyclone thu hồi cho buồng phun đang hoạt động. Điều kiện tiên quyết là kỹ sư phải đo đạc lại tiết diện cửa buồng để chọn quạt hút đủ áp lực kéo bột qua đường ống, đồng thời bố trí khoang lọc tinh phía sau nhằm giữ lại lượng hạt mịn phát tán.
Giá Buồng Phun Sơn Tĩnh Điện Được Tính Theo Gì?
Giá buồng phun sơn tĩnh điện phụ thuộc trực tiếp vào cấu hình kỹ thuật và quy mô sản xuất, không tính theo mét vuông. Bốn thông số quyết định chi phí gồm kích thước khổ phôi, sản lượng cần sơn mỗi ca, số lượng màu sắc luân chuyển và diện tích cùng chiều cao trần thực tế của nhà xưởng.
An Khanh Có Nhận Sơn Gia Công Không?
Không. An Khanh tập trung chuyên sâu vào khảo sát, thiết kế và chế tạo chuyển giao công nghệ thiết bị sơn tĩnh điện, hoàn toàn không nhận sơn gia công. Doanh nghiệp có định hướng tự đầu tư dây chuyền sơn sẽ được đội ngũ kỹ sư hỗ trợ tư vấn cấu hình buồng phun cùng hệ thống phụ trợ sát với nhu cầu thực tế.
Với hơn 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện từ năm 1996, An Khanh thiết kế và chế tạo buồng phun, cụm thu hồi cyclone, máy rây bột cùng lò sấy cho chủ đầu tư, tối ưu công năng lẫn chi phí. Nhờ tự chủ khâu chế tạo, cấu hình buồng phun sơn tĩnh điện được dựng theo nhu cầu và sản phẩm thật của từng dây chuyền.
Chủ đầu tư gửi kích thước vật sơn, sản lượng mỗi ca và ảnh mặt bằng qua Zalo hoặc hotline để nhận cấu hình sơ bộ trước khi hẹn khảo sát tận xưởng.
