Hệ thống sơn tĩnh điện là tổ hợp thiết bị liên hoàn đưa phôi kim loại qua từng công đoạn xử lý bề mặt, phun bột và sấy đóng rắn, thay việc sơn tay từng chiếc bằng một tuyến sản xuất chạy liên tục. Cấu hình đúng hay sai của từng cụm thiết bị hiện lên trực tiếp trên chất lượng lớp sơn thành phẩm.
An Khanh cung cấp, thiết kế và lắp đặt hệ thống sơn tĩnh điện theo sản phẩm, sản lượng và mặt bằng của từng xưởng: buồng phun thủ công và tự động, súng phun, cụm thu hồi bột, hệ thống nén khí, xích tải, lò sấy khô và lò đóng rắn, kèm bảo hành, sửa chữa và thay mới từng bộ phận khi cần.
Phần dưới đây đi qua 6 nhóm thiết bị cốt lõi của một hệ thống, cách phân biệt cấu hình thủ công và tự động, hình ảnh thực tế tại các công trình An Khanh đã lắp, cùng những câu hỏi thường gặp trước khi quyết định đầu tư.
Hệ thống sơn tĩnh điện hoạt động theo nguyên lý bột mang điện tích bám lên bề mặt kim loại được nối đất, sau đó được nung nóng trong lò sấy để chảy ra và đóng rắn thành màng sơn liền khít. Vì vậy một hệ thống hoàn chỉnh luôn gồm nhiều cụm thiết bị nối tiếp nhau, từ khâu xử lý bề mặt, phun bột, thu hồi bột thừa đến sấy hoàn thiện.
Sơn Tĩnh Điện An Khanh là đơn vị chuyên cung cấp, thiết kế và lắp đặt, bảo hành, sửa chữa, thay mới các bộ phận trong hệ thống sơn tĩnh điện như: buồng phun sơn thủ công, buồng phun tự động hóa, hệ thống xích tải, súng phun sơn thủ công hay robot phun sơn, hệ thống khí nén, lò sấy khô, filter thu hồi, cyclone thu hồi.
Hệ Thống Sơn Tĩnh Điện Do An Khanh Chế Tạo Và Lắp Đặt
Hệ thống phun sơn tĩnh điện gồm 6 nhóm thiết bị cốt lõi, mỗi nhóm sẽ đảm nhận một công đoạn riêng và góp phần ràng buộc chất lượng của cả hệ thống, 6 thiết bị chính bao gồm: buồng phun sơn thủ công, buồng phun sơn tự động, hệ thống thu hồi bột sơn, súng phun sơn, hệ thống nén khí, hệ thống xích tải và lò sấy. Điểm khác biệt cốt lõi giữa các giải pháp công nghệ chính là phương thức phun (thủ công hay tự động), cơ chế thu hồi bột sơn và quy trình luân chuyển phôi xuyên suốt hệ thống.

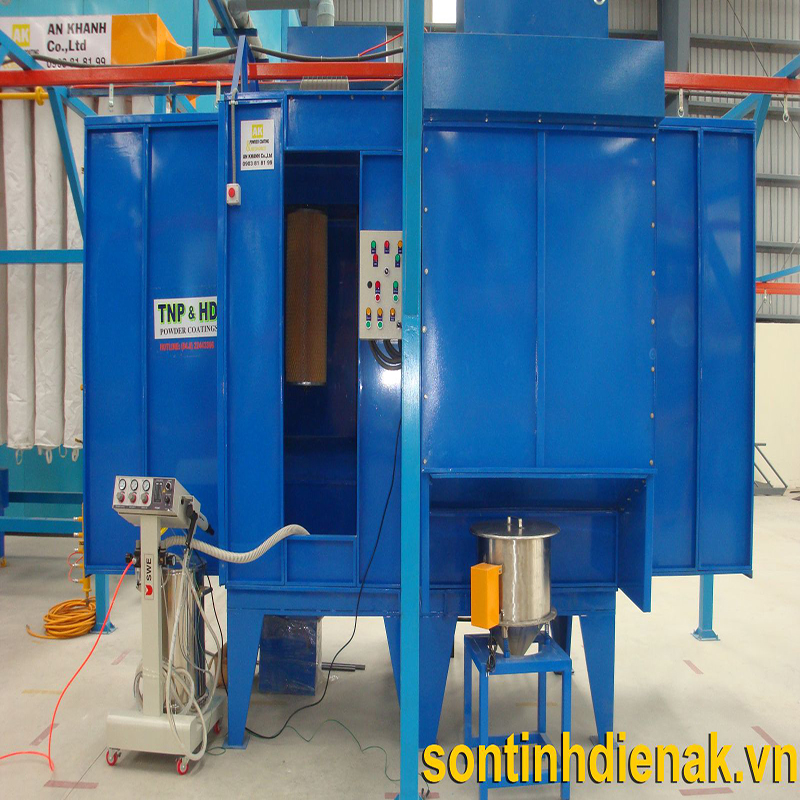

Buồng Phun Sơn Thủ Công
Buồng phun sơn thủ công là khoang kín để thợ cầm súng phun trực tiếp lên phôi, kèm cụm thu hồi bột và máy rây đặt cạnh buồng, hợp với xưởng nhiều mã hàng, kích thước phôi thay đổi liên tục và sản lượng chạy theo đợt đơn. Dưới đây là 3 đặc điểm chính của buồng phung sơn thủ công:
- Buồng phun sơn thủ công với thiết kế bao gồm súng phun sơn thủ công cho người thợ, filter recover (hay còn gọi là hệ thống thu hồi bột sơn) có tác dụng giữ lại bột sơn còn dư và tái sử dụng cho lần phun sơn kế tiếp, máy rây bột sơn, bảng điều khiển hệ thống buồng và một số bộ phận phụ trợ khác như hệ thống nén khí, hệ thống sấy khí.
- Ưu điểm của buồng phun sơn thủ công là việc bạn có thể phun sơn dễ dàng ở những góc cạnh hẹp của sản phẩm. Nhưng bù lại sẽ tốn khá nhiều thời gian và công sức.
- An Khanh là đơn vị chuyên thi công và thiết kế tất cả kích thước buồng phun sơn thủ công theo yêu cầu vận hành sản phẩm. Ngoài ra còn cung cấp thêm dịch vụ tư vấn cho quý khách hàng nếu có thêm nhu cầu tìm hiểu sâu về hệ thống.
Một buồng phun sơn thủ công được lắp đặt đúng kích thước phôi sẽ giúp thợ đứng thao tác thoải mái quanh buồng, luồng khí kéo bột dư về cụm lọc thay vì tỏa ra xưởng. Đó chính là khác biệt giữa một buồng dùng được lâu dài và một buồng chỉ mang tính chất “tạm thời”.
Lưu ý: mỗi một filter recover chỉ sử dụng cho một màu duy nhất. Xưởng chạy nhiều màu cần bố trí nhiều cụm lọc riêng hoặc chuyển sang cyclone để rút ngắn thời gian đổi màu.
Buồng Phun Sơn Tự Động

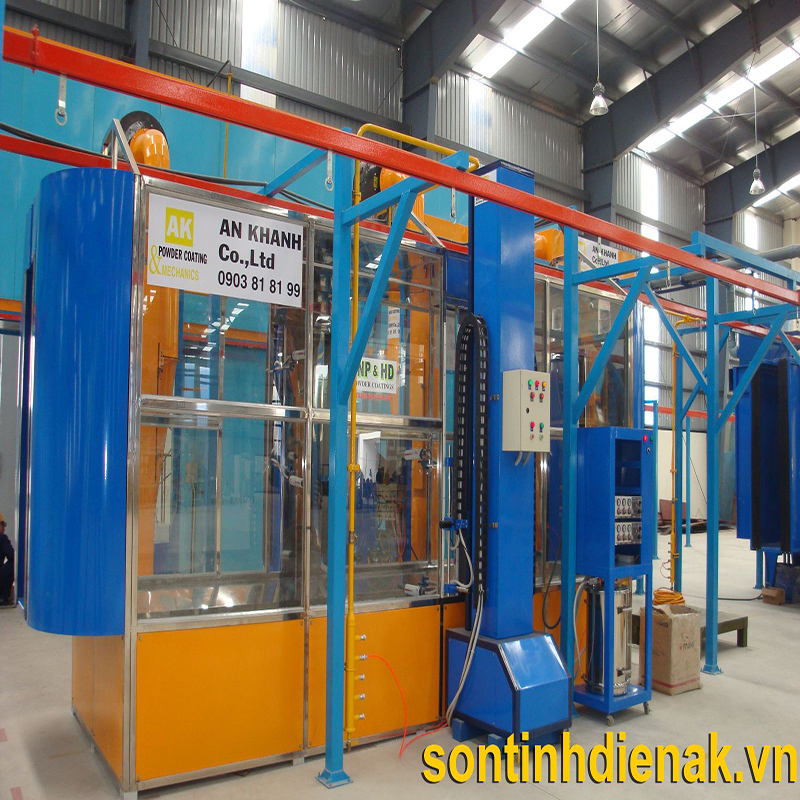

Buồng phun sơn tự động chuyển việc cầm súng sang cụm súng gắn trên trụ, phôi đi qua buồng trên xích tải và bột thừa được kéo về cyclone thu hồi, dành cho sản lượng lớn, chủng loại phôi tương đối đồng đều và nhịp sản xuất chạy đều theo ca. Dưới đây là 3 đặc điểm chính của buồng phun sơn tự động:
- Bao gồm súng sơn máy tự động và cyclone recover. Tương tự như buồng phun sơn thủ công, cyclone recover có tác dụng thu lại phần bột sơn dư khi phun sơn sản phẩm để tái sử dụng. Đặc biệt, với tốc độ sơn tự động rất nhanh nên có thể gia công số lượng lớn sản phẩm trong thời gian ngắn, giảm đáng kể chi phí phát sinh.
- Tuy vậy, với buồng phun sơn tự động rất khó gia công trên các bề mặt góc hẹp, đa số các sản phẩm được phun sơn tự động thường là dạng tấm và ống có cấu trúc thẳng và không có góc cạnh nhỏ. Và để khắc phục các khuyết điểm đó, An Khanh đã tạo thêm các lỗ nhỏ cho người thợ gia công có thể sơn trực tiếp vào các góc cạnh nhỏ, hẹp.
- Khi sơn xong một màu, bạn có thể dễ dàng vệ sinh ống dẫn cyclone recover và tiếp tục sử dụng một màu khác cho sản phẩm của mình, đây cũng là một ưu điểm rất lớn khi lựa chọn buồng phun sơn tự động.
Nói ngắn một cách dễ hiểu, buồng thủ công tối ưu cho đơn hàng lẻ và phôi đa dạng, còn buồng tự động tối ưu cho sản lượng đều và phôi đồng loại. Nhiều chủ đầu tư khởi đầu bằng buồng thủ công rồi nâng cấp lên tự động khi sản lượng đủ đều, nên cách bố trí mặt bằng lúc đầu nên tính trước chỗ dành cho lần nâng cấp sau này.
>> Xem chi tiết sản phẩm hệ thống buồng phun sơn tự động
Hệ Thống Thu Hồi Bột Sơn
Hệ thống thu hồi bột gồm cyclone hoặc filter recover đặt cạnh buồng phun, có nhiệm vụ kéo bột thừa lơ lửng trong khoang về thùng chứa để rây và dùng lại. Đây là cụm quyết định chi phí bột tính trên mỗi sản phẩm và mức bụi tỏa ra ngoài xưởng.
Ở xưởng chạy ít màu, cyclone cho phép hoàn bột nhanh và vệ sinh ống dẫn gọn giờ đổi màu. Ở xưởng chạy nhiều màu cùng lúc, các cụm lọc riêng cho từng màu giữ cho bột không lẫn màu khi tái sử dụng. Bột thu về cần qua máy rây loại hạt vón rồi mới pha lại với bột mới theo tỷ lệ nhà cung cấp bột khuyến nghị, tham khảo thêm tổng quan về công nghệ sơn bột để hiểu vai trò của khâu thu hồi trong cả quy trình.
Việc lựa chọn cyclone hay lọc sẽ phụ thuộc số màu đang chạy, lưu lượng hút của quạt và mặt bằng còn trống cạnh buồng. Khi tiến hành lắp đặt hệ thống sơn tĩnh điện, đội ngũ kỹ thuật An Khanh sẽ tính toán cụm thu hồi theo lưu lượng khí thực tế của từng buồng thay vì lắp theo mẫu chung, để biết thêm cấu tạo chi tiết, chủ đầu tư có thể xem thêm trang sản phẩm hệ thống cyclon thu hồi sơn của chúng tôi.
Súng Phun Sơn
Súng phun sơn là cụm tạo luồng bột mang điện tích hướng lên bề mặt phôi, việc chọn loại nào phụ thuộc độ phức tạp hình học của phôi và mức đồng đều của sản lượng. Hiện trên thị trường có 2 loại súng đang được lựa chọn phổ biến trong các hệ thống sơn tĩnh điện:
- Súng phun sơn thủ công: là loại súng cầm tay, có thể sơn trực tiếp lên sản phẩm thông qua người thợ sơn. Có thể xử lý tốt các góc hẹp mà súng robot phun sơn không thể trực tiếp tác động đến được.
- Súng phun sơn tự động (robot phun sơn): là một dạng súng phun sơn được máy tính lập trình di chuyển tự động theo người điều khiển bộ máy.
Trên thực tế nhiều tuyến giữ cả 2 loại: cụm tự động phủ phần thân phôi, một vị trí phun dặm ngay sau buồng cho thợ xử lý các góc khuất. Cách phối hợp này thường rẻ hơn việc tăng thêm số súng tự động chỉ để phủ vài phần trăm phôi khó.
Hệ Thống Nén Khí
Hệ thống nén khí cấp nguồn khí chạy súng phun, van và cụm thu hồi, gồm máy nén khí, máy tách ẩm và đường ống phân phối. Chất lượng khí quyết định trực tiếp bề mặt màng sơn, vì hơi nước hay dầu lẫn trong khí sẽ để lại lỗi rỗ và bong bóng sau sấy. Dưới đây là 2 bộ phận chính của hệ thống nén khí:

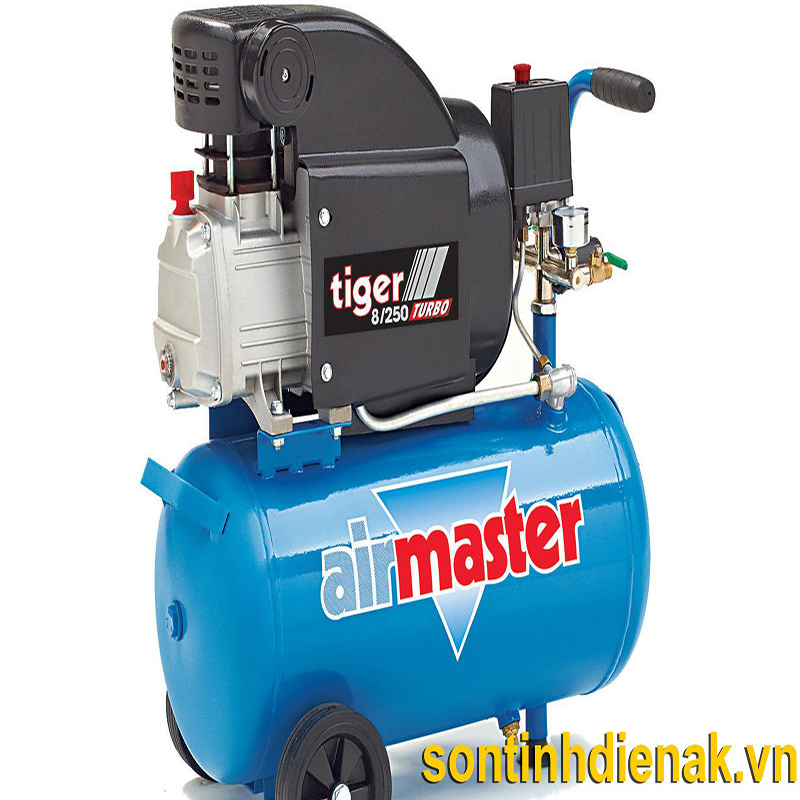

- Máy nén khí: là một phần quan trọng trong hệ thống sơn tĩnh điện, với nhiệm vụ hút không khí bên ngoài và qua máy tách ẩm, đến súng phun sơn lên bề mặt sản phẩm.

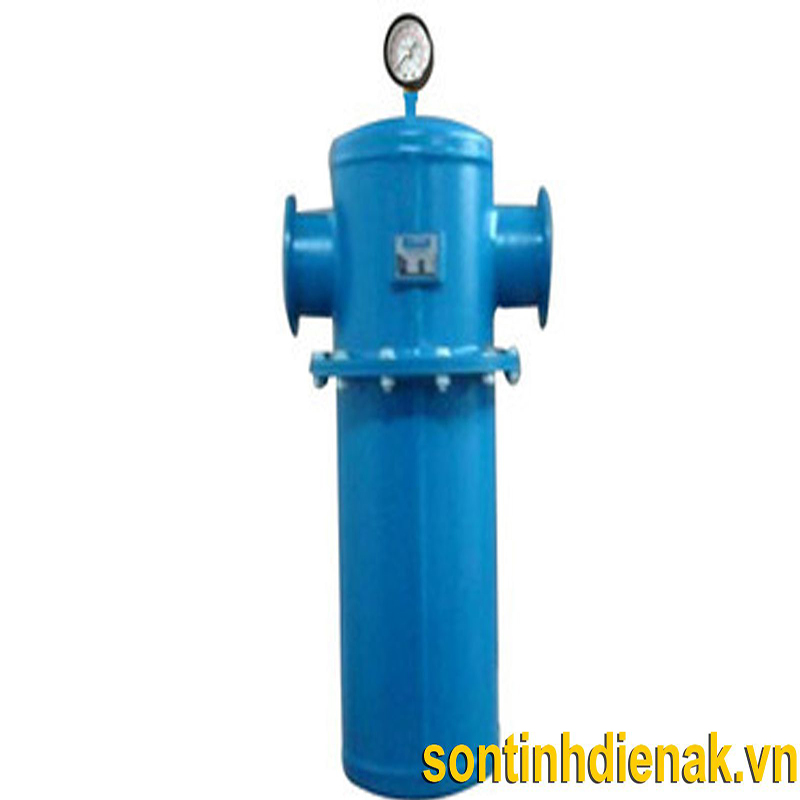

- Máy tách ẩm: công dụng của máy tách ẩm là việc lọc toàn bộ hơi nước khi không khí từ máy nén khí đi qua, nhằm đảm bảo khi phun sơn sản phẩm không dính hơi nước, tránh tình trạng nổi bong bóng trên bề mặt sản phẩm khi sơn.
Áp suất ổn định suốt ca chạy cũng quan trọng không kém độ sạch của khí, khi áp dao động thì tia phun đổi dạng và lớp phủ không đều. Để tìm hiểu thêm về cách bố trí nguồn khí cho tuyến sơn, chủ đầu tư có thể tham khảo trang sản phẩm hệ thống nén khí từ An Khanh.
Hệ Thống Xích Tải

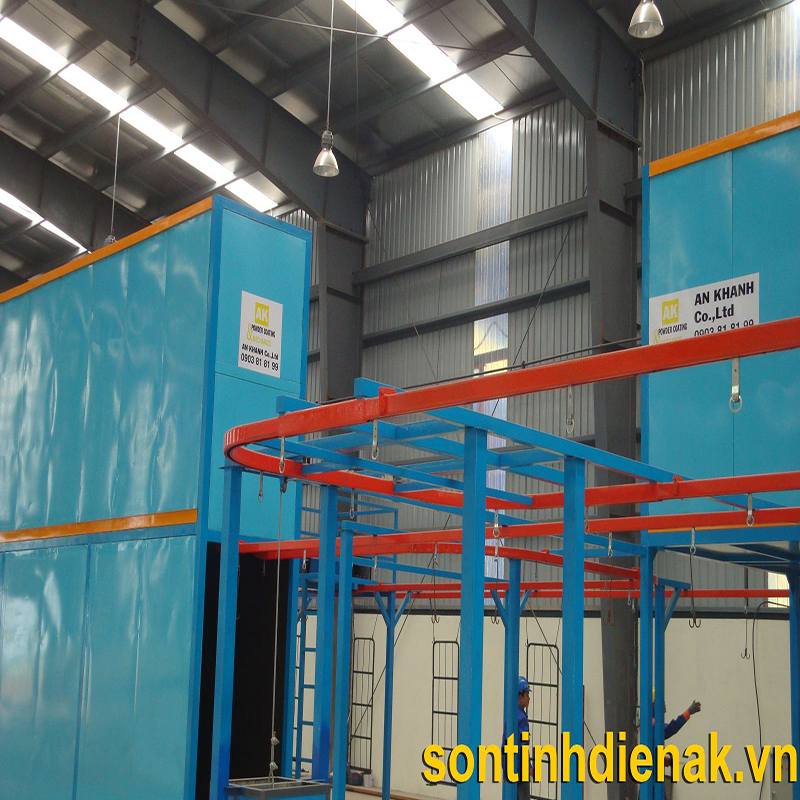

Hệ thống xích tải là tuyến băng chuyền treo trên cao, đưa phôi đi liên tục qua buồng phun rồi vào lò sấy mà không cần ai khuân chuyển. Tốc độ tải và chiều dài tuyến được tính từ thời gian sấy của bột và kích thước phôi lớn nhất.
Đây là một hệ thống băng chuyền được tự động hóa, được tạo thành từ xích và ray giúp di chuyển các sản phẩm sau khi sơn từ buồng phun sơn sang lò sấy khô. Chiều dài và độ cao của tuyến ray phải khớp với kết cấu nhà xưởng hiện có, chỗ rẽ tuyến cần chừa lối cho người kiểm tra phôi.
An Khanh chế tạo ray và xích tải theo mặt bằng từng công trình, để biết thêm cấu tạo chi tiết của cụm thiết bị này, chủ đầu tư có thể xem thêm trong trang sản phẩm hệ thống xích tải của chúng tôi.
Lò Sấy Sơn
Lò sấy là công đoạn cuối của hệ thống sơn tĩnh điện, nơi bột sơn được nung nóng để chảy ra, tạo liên kết và đóng rắn thành màng sơn bám chắc trên phôi. Nhiệt độ sấy tham chiếu từ 180 đến 200°C tùy loại bột sơn, và phải duy trì ổn định ít nhất 6 đến 10 phút. Dưới đây là 2 đặc điểm chủ đầu tư cần nắm rõ về nhiệt độ khi vận hành lò:
- Sau khi được sơn từ buồng phun sơn tĩnh điện, sản phẩm sẽ theo băng chuyền di chuyển về lò sấy khô. Nhiệt độ sấy phụ thuộc loại bột sơn đang dùng, mức tham chiếu phổ biến từ 180 đến 200°C, và thời gian duy trì nhiệt ổn định ít nhất 6 đến 10 phút để bột chảy ra và đóng rắn hoàn toàn.
- Với lò sấy khô, nhiệt độ cần phân bố đồng đều dọc buồng nhờ quạt đối lưu và lớp cách nhiệt, nhờ vậy màu sơn bám chắc vào sản phẩm hơn, tránh được trường hợp bong tróc hay phai màu.
Lò sấy chạy theo mẻ bằng xe goòng hợp xưởng nhỏ, lò dạng hầm chạy liên tục trên xích tải hợp tuyến công suất cao, loại nào cũng cần tủ điều khiển giữ nhiệt ổn định suốt chu kỳ sấy. Kết cấu buồng đốt, quạt đối lưu và lớp cách nhiệt được trình bày chi tiết trong trang hệ thống lò sấy.
> Tìm hiểu ngay: Hệ Thống Lò Sấy Sơn Tĩnh Điện Hoạt Động Như Thế Nào ?
6 nhóm thiết bị trên ràng buộc lẫn nhau thành một tuyến liên tục, bảng dưới đây là cách đối chiếu nhanh vai trò của từng nhóm và hệ quả nếu thiết kế sai:
| Nhóm thiết bị | Vai trò chính | Hệ quả nếu thiết kế sai |
|---|---|---|
| Buồng phun thủ công | Khoang kín cho thợ phun trực tiếp, kèm lọc thu hồi bột | Bột tỏa ra xưởng, phôi góc hẹp khó phủ đều |
| Buồng phun tự động | Cụm súng trên trụ phủ phôi đi qua liên tục | Sai vị trí súng làm màu loang, tốn giờ phun dặm |
| Thu hồi bột | Kéo bột dư về thùng chứa để rây và dùng lại | Hao bột, bụi phát tán, thời gian đổi màu kéo dài |
| Nén khí và tách ẩm | Cấp khí sạch, áp suất ổn định cho súng | Hơi nước lẫn khí gây rỗ màng sơn, bong bóng sau sấy |
| Xích tải | Chuyển phôi liên tục qua các công đoạn | Sai tốc độ tải làm sơn chưa chín hoặc cháy màu |
| Lò sấy | Nung bột chảy ra và đóng rắn thành màng | Nhiệt không đồng đều làm sơn bong tróc, phai màu |
Bảng phía trên đã cho thấy vì sao một hệ thống sơn tĩnh điện không nên triển khai theo hướng mua từng thiết bị rời rạc mà cần sự đồng bộ giữa các nhóm thiết bị, thông số của nhóm này sẽ lấy đầu vào từ nhóm kia, khi mua riêng lẻ sẽ dễ xảy ra “sai số” trong quá trình lắp đặt hệ thống. Đây cũng là điểm An Khanh xác định đầu tiên khi nhận khảo sát một công trình mới, trước khi nói đến thiết bị hay báo giá.

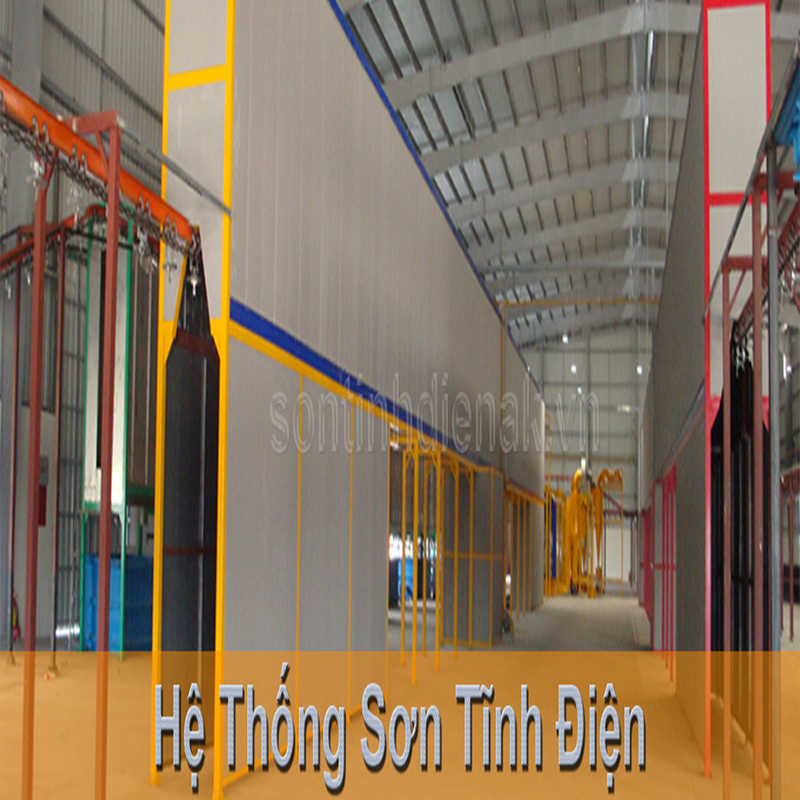

Dưới đây sẽ là các hình ảnh thực tế từ hệ thống sơn tĩnh điện được đội ngũ An Khanh thi công, 2 góc máy dưới đây cho thấy cách buồng phun và tuyến xích tải ăn khớp với kết cấu nhà xưởng hiện có, phần mà bản vẽ mặt bằng ít khi thể hiện đầy đủ.
>> Xem thêm: Thiết Kế Thi Công Hệ Thống Sơn Tĩnh Điện TP.HCM Uy Tín 2026
Toàn bộ hình ảnh trong đều được chụp tại các công trình An Khanh trực tiếp chế tạo và lắp đặt, không lấy từ catalogue thiết bị nước ngoài. Mỗi công trình trong đều giải quyết một yêu cầu khác nhau của chủ đầu tư khi có chỗ cần tuyến tải bám vào kết cấu nhà cũ, chỗ cần buồng phun gọn đặt giữa 2 dòng máy đang chạy.
Kinh nghiệm xử lý các tình huống như vậy được tích lũy từ năm 1996 qua hơn 200 công trình lớn nhỏ tại các tỉnh trong nước và quốc tế giúp đội ngũ kỹ thuật của chúng tôi luôn nắm bắt trước được điểm dễ vướng thay để sửa khi lỗi đã hiện trên sản phẩm.
FAQ – Câu Hỏi Thường Gặp Về Hệ Thống Sơn Tĩnh Điện
1. Hệ Thống Sơn Tĩnh Điện Gồm Những Bộ Phận Nào?
Một hệ thống sơn tĩnh điện hoàn chỉnh gồm 6 nhóm: buồng phun thủ công hoặc tự động, cụm súng phun, hệ thống thu hồi bột, hệ thống nén khí kèm tách ẩm, xích tải và lò sấy. Thiếu hoặc lắp sai một nhóm đều hiện lên trên lớp sơn thành phẩm, từ bề mặt rỗ, màu loang đến bong tróc sau vài tháng sử dụng.
2. Nhiệt Độ Lò Sấy Của Hệ Thống Sơn Tĩnh Điện Là Bao Nhiêu?
Nhiệt độ sấy tham chiếu từ 180 đến 200°C tùy loại bột sơn, và phải duy trì ổn định ít nhất 6 đến 10 phút để bột chảy ra và đóng rắn hoàn toàn. Thông số chính xác theo tài liệu của hãng bột đang dùng, còn độ đồng đều nhiệt bên trong lò quan trọng hơn con số hiển thị trên tủ điều khiển.
3. Đầu Tư Hệ Thống Sơn Tĩnh Điện Tại TP.HCM Tốn Chi Phí Bao Nhiêu?
Mức tham khảo theo từng cấp cấu hình: hệ thủ công khoảng 100 đến 500 triệu đồng, bán tự động 500 triệu đến 1,5 tỷ đồng, tự động hóa từ 3 đến 5 tỷ đồng trở lên. Con số cuối phụ thuộc sản phẩm, sản lượng và mặt bằng, nên An Khanh chỉ chốt phương án sau khi khảo sát thực tế tại xưởng.
4. An Khanh Có Nhận Gia Công Sơn Tĩnh Điện Tại TP.HCM Không?
Không. An Khanh chuyên thiết kế, chế tạo, lắp đặt và bảo trì hệ thống sơn tĩnh điện cùng dây chuyền đồng bộ, không nhận sơn gia công. Doanh nghiệp đang thuê gia công và muốn tự đầu tư tuyến sơn riêng là nhóm khách hàng An Khanh tư vấn nhiều nhất.
An Khanh Đơn Vị Thiết Kế Thi Công Hệ Thống Sơn Tĩnh Điện Tại TP.HCM Chất Lượng, Uy Tín
Sơn tĩnh điện An Khanh là đơn vị uy tín trong khâu thiết kế, chế tạo và lắp đặt hệ thống sơn tĩnh điện trọn gói cho xưởng sản xuất tại TP.HCM, các tình thành phía nam và công trình toàn quốc. Trong thực tế triển khai, không có cấu hình nào được áp dụng chung cho mọi xưởng, mỗi phương án đều được An Khanh xây dựng từ sản phẩm thật, sản lượng thật và mặt bằng hiện có của khách hàng.
Chúng tôi chuyên đảm nhận thi công trọn gói từ khảo sát, thiết kế, chế tạo đến lắp đặt và chuyển giao vận hành: từ bể xử lý hóa chất, lò sấy khô, buồng phun, cụm thu hồi bột đến lò đóng rắn và tuyến xích tải nối liền các công đoạn, nhìn tổng thể hơn trong trang dây chuyền sơn tĩnh điện.
Sau bàn giao, An Khanh sẽ tiếp tục đồng hành cùng chủ đầu tư, hỗ trợ bảo hành, bảo trì và cung cấp phụ tùng thay thế, nhờ đó, chủ đầu tư không phải tự đi tìm thêm nhà cung cấp các thiết bị rời rạc trong trường hợp hệ thống có vấn đề.
Dưới đây là một trong số các công trình tiêu biểu đã được Sơn Tĩnh Điện An Khanh bàn giao cho khách hàng công nghiệp:
Dự án: Hệ thống sơn tĩnh điện tự động, Công ty MAKITECH
Hạng mục: 1 hệ thống sơn tĩnh điện tự động công suất cao, sơn kệ chứa hàng công nghiệp
Phạm vi thực hiện: thiết kế, chế tạo, lắp đặt và chuyển giao vận hành, năm 2019, KCN Điện Nam Điện Ngọc
Giai đoạn 2017 đến 2023, các đơn vị thuộc Tập đoàn SUNHOUSE tại Hà Nội, Long An và Bình Dương cũng lần lượt tiếp nhận các hệ thống sơn tĩnh điện tự động do An Khanh chế tạo và lắp đặt. Khách hàng quay lại nhiều lần là bằng chứng năng lực rõ hơn mọi lời giới thiệu, vì họ đã nhìn hệ thống chạy thật qua từng mùa sản xuất trước khi đặt dòng máy tiếp theo.
Với hơn 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện từ năm 1996, An Khanh luôn mang đến phương án được tối ưu theo sản phẩm và nhu cầu thực tế của từng khách hàng. Quy trình thực tế gồm 5 bước: khảo sát nhà xưởng thực tế, phân tích sản lượng và nhu cầu, đề xuất cấu hình phù hợp, chế tạo lắp đặt chạy thử, rồi bàn giao và hướng dẫn vận hành.
Doanh nghiệp cần báo giá hệ thống mới hoặc cải tạo một cụm thiết bị đang chạy, có thể liên hệ ngay hotline của chúng tôi để trao đổi trực tiếp với bộ phận kỹ thuật, gửi kèm ảnh sản phẩm và mặt bằng qua Zalo để nhận tư vấn cấu hình sơ bộ trước khi được đội ngũ An Khanh khảo sát trực tiếp.
