Hệ thống xử lý khí thải sơn tĩnh điện là tổ hợp thiết bị gom và làm sạch các dòng khí thoát ra từ dây chuyền, gồm bụi bột ở buồng phun, hơi hóa chất tại khu tiền xử lý và khí nóng từ lò sấy. Danh mục này của An Khanh gồm 3 thiết bị: hệ thống cyclone thu hồi bột sơn, hệ thống xử lý hóa chất tự động dạng buồng kín và hệ thống nén khí cấp khí cho cơ cấu giũ lọc.
Điểm hay bị hiểu sai là đem cách xử lý khí thải của xưởng sơn dung môi áp nguyên cho sơn tĩnh điện. Bột sơn không pha dung môi nên gần như không phát thải hợp chất hữu cơ bay hơi, theo Powder Coating Institute. Phần việc lớn nhất vì vậy nằm ở bụi bột trong luồng khí hút ra từ buồng phun, còn mùi chủ yếu phát sinh ở lò sấy và khu bể hóa chất.
Nội dung dưới đây đi qua 3 thiết bị của hệ thống xử lý khí thải sơn tĩnh điện, cách chọn cấu hình và vị trí từng dòng khí trong dây chuyền.
3 Thiết Bị Trong Hệ Thống Xử Lý Khí Thải Sơn Tĩnh Điện An Khanh Đang Chế Tạo
Hệ thống xử lý khí thải sơn tĩnh điện của An Khanh gồm 3 thiết bị phụ trách 3 dòng khí riêng biệt. Cụm cyclone kèm cấp lọc tinh xử lý bụi bột, buồng kín tiền xử lý ngăn hơi hóa chất phát tán, còn trạm nén khí cấp khí sạch cho cơ cấu giũ bụi.
Bảng dưới đây đối chiếu 3 thiết bị theo dòng khí phụ trách và vai trò kỹ thuật chính:
| Thiết bị | Dòng khí phụ trách | Vai trò chính |
|---|---|---|
| Hệ thống cyclone thu hồi bột sơn | Luồng khí kéo bột dư ra khỏi buồng phun | Tách phần bột dùng lại được bằng lực ly tâm, đẩy hạt mịn sang cấp lọc tinh trước khi thải |
| Hệ thống xử lý hóa chất tự động trước khi sơn | Hơi hóa chất và tia phun ở khu tiền xử lý | Buồng phun kín có khoang đệm ở hai đầu, giữ hơi lại bên trong buồng |
| Hệ thống nén khí | Khí nén cấp cho súng phun và cụm lọc | Cấp khí khô, sạch, đủ áp để giũ lớp bột bám trên lõi lọc cartridge |
Cụm cyclone kèm cấp lọc tinh đảm nhận nhiệm vụ chính, bởi bụi bột phát sinh liên tục suốt ca làm việc và đi qua hệ thống xử lý khí thải sơn tĩnh điện trước tiên. Buồng kín tiền xử lý và trạm khí nén giữ vai trò phụ trợ nhằm ngăn hơi axit phát tán và duy trì hiệu quả giũ lọc.
Trên ảnh, quạt hút đặt sau cyclone để phần lớn bột được tách ra trước khi khí qua cánh quạt, giúp cánh quạt ít bám bụi và giảm mài mòn. Khí rời cyclone còn hạt mịn nên tiếp tục dẫn sang cấp lọc tinh trước khi xả ra ngoài.
Buồng xử lý hóa chất tự động làm sạch bề mặt bằng dàn béc phun trong buồng kín thay cho bể nhúng để hở. Khoang đệm ở hai đầu cùng rèm chắn giữ hơi hóa chất và tia phun lại bên trong buồng. Vai trò chính của thiết bị vẫn là làm sạch bề mặt trước khi phun bột, còn khả năng giữ hơi là lý do nó có mặt trong hệ thống xử lý khí thải sơn tĩnh điện.

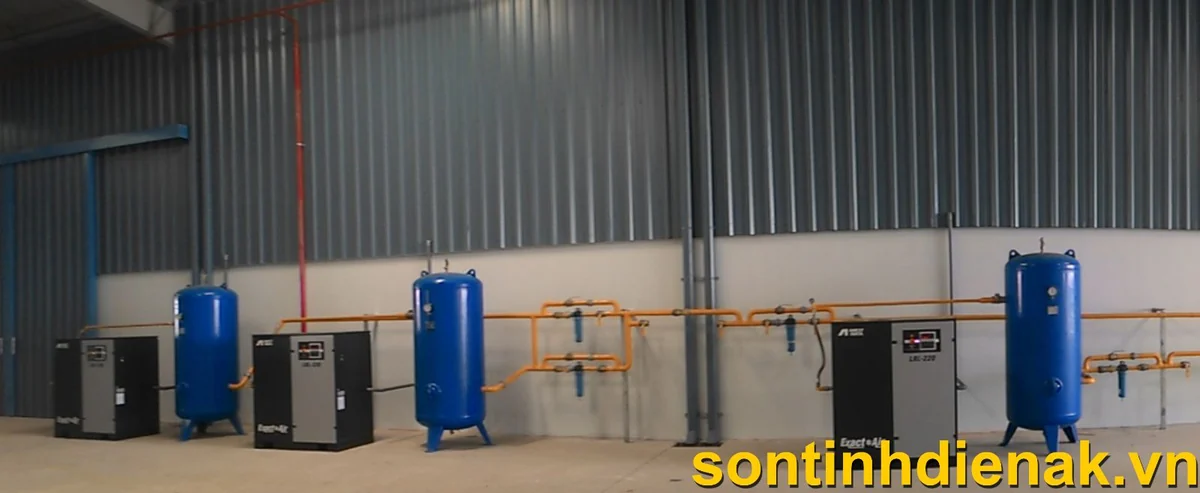

Trạm khí nén không trực tiếp lọc khí thải, nhưng cấp khí cho cơ cấu giũ lọc trong hệ thống xử lý khí thải sơn tĩnh điện. Với buồng phun dùng lọc cartridge, khí nén được bắn thành từng xung ngắn để giũ lớp bột bám rơi xuống phễu. Lưu lượng trạm khí vì vậy phải tính cho lúc nhiều súng cùng mở và cụm lọc đang giũ bụi.
Chọn Cấu Hình Hệ Thống Xử Lý Khí Thải Sơn Tĩnh Điện Theo Số Màu
Cấu hình hệ thống xử lý khí thải sơn tĩnh điện phụ thuộc vào số màu sơn, độ sạch yêu cầu và hồ sơ môi trường của cơ sở. Kích thước cyclone, số lõi lọc hay công suất quạt hút chỉ được tính sau khi 3 điều kiện kỹ thuật này đã rõ ràng.
Dưới đây là 3 tiêu chí chủ đầu tư cần chốt theo đúng thứ tự:
- Số màu và tần suất đổi màu: Cụm cyclone kết hợp cấp lọc tinh là phương án phù hợp khi xưởng đổi nhiều màu, vì bề mặt vách thép trơn nhẵn giúp việc vệ sinh thổi bụi diễn ra nhanh chóng. Hệ thống chỉ dùng lọc cartridge phù hợp hơn khi xưởng chạy một màu cố định.
- Độ sạch của khí ra ngoài: Cyclone đơn thuần giữ kém các hạt bụi rất mịn, do đó cấp lọc tinh thứ cấp phía sau là yêu cầu kỹ thuật bắt buộc để bảo vệ môi trường. Các báo giá chỉ nêu cyclone mà lược bỏ cụm lọc tinh là cấu hình chưa hoàn chỉnh.
- Hồ sơ môi trường của cơ sở: Những dự án xây mới hoặc mở rộng nộp hồ sơ xin cấp giấy phép môi trường từ ngày 01/07/2025 bắt buộc áp dụng QCVN 19:2024/BTNMT về khí thải công nghiệp. Các cơ sở đang hoạt động được áp dụng lộ trình chuyển tiếp tới ngày 01/01/2032.
Trong 3 tiêu chí kỹ thuật trên, hồ sơ môi trường thường là nội dung bị chủ đầu tư để sót lại sau cùng. Thủ tục pháp lý này có thể quy định bổ sung công đoạn xử lý sâu phía sau cụm lọc bụi mà thiết kế ban đầu chưa lường trước, tương tự tình huống thực tế dưới đây.
Ví dụ thật: báo cáo đề xuất cấp giấy phép môi trường của một cơ sở sơn tĩnh điện tại Hải Phòng đăng trên cổng thông tin thành phố tháng 02/2026. Theo hồ sơ, khí buồng phun bột được thu hồi bụi sơn trước, rồi mới nhập chung với khí buồng sấy và buồng sơn nước vào hệ dập bụi bằng nước và than hoạt tính, khí đầu ra đạt mức C của QCVN 19:2024/BTNMT. Hồ sơ này cho thấy thứ tự thu hồi bột trước, xử lý chung sau. Nó chưa chứng minh xưởng chỉ sơn bột cũng cần than hoạt tính, vì cơ sở đó còn chạy song song buồng sơn nước.
Lưu lượng quạt hút phải khớp với kích thước buồng phun chứ không chọn theo đường kính cyclone. Quạt thiếu lưu lượng thì bột bay ngược ra cửa buồng thay vì đi vào cấp tách, các nguyên nhân thường gặp được phân tích trong bài vì sao buồng phun sơn không hút bột.
Vị Trí Các Dòng Khí Thải Trong Dây Chuyền Sơn Tĩnh Điện
Hệ thống xử lý khí thải sơn tĩnh điện được bố trí theo 3 khu vực trên dây chuyền vì mỗi khu mang đặc tính riêng. Bụi bột cần tách và lọc sạch, hơi hóa chất cần giữ trong buồng kín, còn khí nóng lò sấy phải có tuyến ống hút thải đưa ra ngoài.
Dưới đây là 3 khu phát sinh khí thải theo đúng trình tự dây chuyền:
- Khu tiền xử lý hóa chất: Các bể chứa dung dịch tẩy dầu, tẩy gỉ axit và định hình phosphat phát sinh hơi axit cùng sương mù hóa chất. Cấu hình thiết bị dạng bể nhúng hở hoặc buồng phun khép kín được giới thiệu trong danh mục hệ thống xử lý bề mặt trước khi sơn.
- Khu buồng phun và thu hồi: Khu vực này liên tục tạo ra bụi bột sơn lơ lửng, phần lớn lượng bột dư này được thu hồi tuần hoàn để tái sử dụng. Các dạng buồng đi kèm cyclone và lọc cartridge được tổng hợp tại danh mục buồng phun và thu hồi sơn.
- Khu lò sấy: Hầm lò phát sinh khói thải từ đầu đốt nhiên liệu cùng hơi thoát ra từ màng bột trong giai đoạn lưu nhiệt đóng rắn. Theo tạp chí Products Finishing, lò sấy sơn nào cũng phải bố trí đường hút thải, tham khảo danh mục lò sấy tiết kiệm gas.
Ba khu trên nằm cách xa nhau trên mặt bằng, nên đường ống, quạt hút và điểm xả của hệ thống xử lý khí thải sơn tĩnh điện phải được tính cùng lúc khi bố trí thiết bị. Chiều dài tuyến ống quyết định tổn thất áp suất mà quạt phải bù, thiếu dữ liệu này thì cấu hình đề xuất chỉ là con số phỏng đoán.
Ảnh trên cho thấy 2 dòng khí khác nhau nằm cạnh nhau trong cùng xưởng: khí nóng của lò sấy và luồng khí mang bột của khu phun. Mức phơi nhiễm của người lao động ở từng khu được phân tích cụ thể trong bài bột sơn tĩnh điện có độc hại không.
Câu Hỏi Thường Gặp Về Hệ Thống Xử Lý Khí Thải Sơn Tĩnh Điện
Bốn câu hỏi dưới đây giải đáp những thắc mắc chủ đầu tư thường đặt ra khi trang bị hệ thống xử lý khí thải sơn tĩnh điện. Nội dung làm rõ nhu cầu than hoạt tính, vai trò lọc sau cyclone, nguồn gốc mùi và phạm vi dịch vụ của An Khanh:
Sơn Tĩnh Điện Có Cần Tháp Than Hoạt Tính Như Sơn Dung Môi Không?
Không mặc định. Sơn bột không pha dung môi nên Cơ quan Bảo vệ Môi trường Hoa Kỳ (US EPA) ghi nhận phát thải hữu cơ bay hơi gần như không đáng kể. Hệ thống xử lý khí thải sơn tĩnh điện chỉ thêm công đoạn sau cấp lọc bụi khi hồ sơ môi trường yêu cầu.
Hệ Thống Xử Lý Khí Thải Sơn Tĩnh Điện Có Bắt Buộc Cấp Lọc Sau Cyclone Không?
Có bắt buộc. Cyclone chỉ giữ phần bột lớn, luồng khí thoát ra vẫn mang hạt mịn nên phải qua cấp lọc tinh cartridge hoặc túi vải trước khi thải. Tài liệu của TIGER Coatings lưu ý cấp lọc tinh hỏng sẽ thổi ngược bột vào khu vực sơn và làm bẩn bề mặt sản phẩm.
Mùi Trong Xưởng Sơn Tĩnh Điện Đến Từ Đâu?
Mùi trong xưởng sơn tĩnh điện chủ yếu đến từ 2 nguồn: hơi thoát ra từ bột khi đóng rắn trong lò sấy và hơi hóa chất tại khu tiền xử lý. Lò sấy cần ống hút thải đưa khí nóng ra ngoài, còn buồng tiền xử lý dùng khoang đệm để giữ hơi.
An Khanh Có Nhận Sơn Gia Công Không?
Không. An Khanh chuyên thiết kế, chế tạo và lắp đặt dây chuyền sơn tĩnh điện, không nhận sơn gia công. Doanh nghiệp tự chủ khâu sơn sẽ được kỹ sư tư vấn cấu hình hệ thống xử lý khí thải sơn tĩnh điện theo đúng mặt bằng thực tế của từng xưởng.
Với hơn 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện từ năm 1996, An Khanh thiết kế và chế tạo trọn gói từ bể xử lý hóa chất, lò sấy khô, buồng phun, cụm thu hồi tới lò đóng rắn. Nhờ tự chủ khâu chế tạo, các thiết bị trong hệ thống xử lý khí thải sơn tĩnh điện được tính theo số màu, sản lượng và mặt bằng thật của từng xưởng.
Chủ đầu tư gửi ảnh sản phẩm, số màu đang chạy, sản lượng mỗi ca và ảnh mặt bằng qua hotline kỹ thuật để nhận phương án sơ bộ trước khi hẹn khảo sát tận xưởng.
