Băng tải xích treo là cơ cấu vận chuyển trên cao của dây chuyền sơn tĩnh điện, kéo sản phẩm treo trên móc đi liên tục qua bể xử lý, lò sấy khô, buồng phun bột và lò đóng rắn. Danh mục này của An Khanh gồm 2 nhóm chính: hệ thống xích tải trọn tuyến và móc treo cùng các phụ kiện thay thế định kỳ.
Hệ thống xích tải là khoản đầu tư một lần khi dựng dây chuyền mới hoặc mở rộng mặt bằng. Ngược lại, móc treo thông dụng và phụ kiện hao mòn theo từng mẻ sơn, cần bảo dưỡng hoặc thay thế định kỳ ngay cả khi tuyến xích vẫn chạy tốt.
Phần nội dung dưới đây đi qua 2 nhóm thiết bị, cách chọn theo sản lượng thực tế và vị trí của tuyến xích trong dây chuyền sơn tĩnh điện.
2 Nhóm Băng Tải Xích Treo An Khanh Đang Chế Tạo
An Khanh chế tạo 2 nhóm thiết bị băng tải xích treo gồm hệ thống xích tải trọn tuyến và móc treo cùng phụ kiện xích tải. Hệ thống xích tải được thiết kế theo mặt bằng của chủ đầu tư, còn móc treo có loại cỡ thông dụng và loại gia công theo bản vẽ.
Bảng dưới đây so sánh 2 nhóm theo đối tượng phù hợp và điểm khác biệt chính:
| Loại thiết bị | Phù hợp với | Điểm khác biệt chính |
|---|---|---|
| Hệ thống xích tải | Xưởng dựng dây chuyền sơn tự động mới hoặc nối dài tuyến khi mở rộng | Trọn tuyến gồm xích đa hướng chịu nhiệt, ray, tổ truyền động và giàn căng |
| Móc Treo Sơn Tĩnh Điện Và Phụ Kiện Xích Tải | Xưởng đang vận hành cần thay móc, bánh xe, chốt và bạc xích hoặc đổi mặt hàng | Vật tư hao mòn, gia công theo mẫu sản phẩm và bước xích đang chạy |
2 nhóm thiết bị trên có thời gian sử dụng khác nhau: tuyến xích tải vận hành bền bỉ nhiều năm, còn móc treo và đồ gá quyết định trực tiếp chất lượng bề mặt sơn mỗi ngày. Thông số kỹ thuật chi tiết nằm trên trang riêng của từng thiết bị.

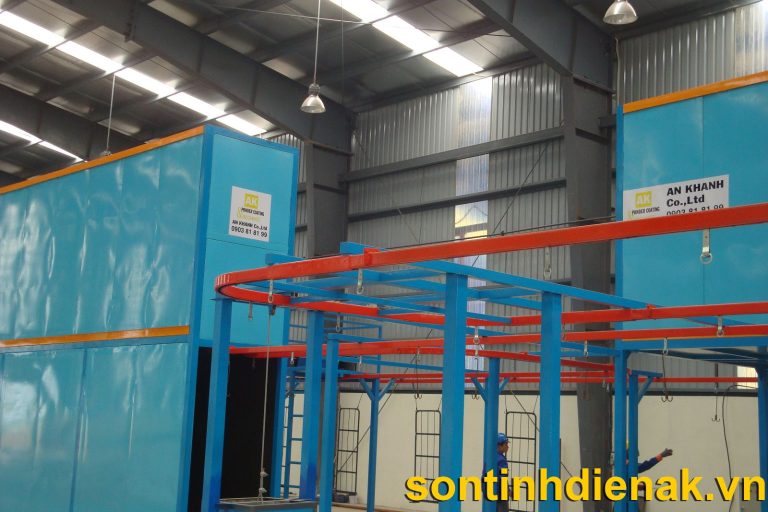

Ray rẽ ngang để tránh cột xưởng và đổi độ cao xuống bể xử lý, nên xích phải là loại đa hướng. Khi xuyên lò đóng rắn suốt ca, toàn bộ thân xích, con lăn và mỡ bôi trơn đều phải chịu nhiệt cao.

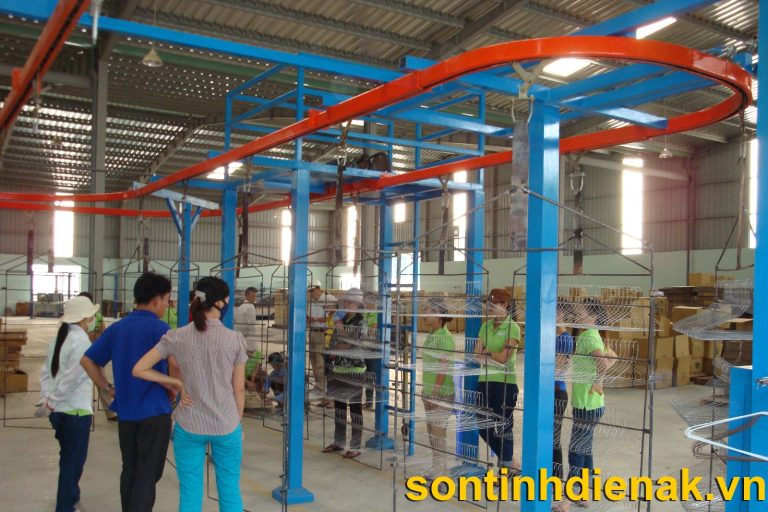

Giá treo nhiều tầng trong ảnh thuộc nhóm móc treo chuyên dụng, đóng vai trò đồ gá giúp tăng lượng sản phẩm trên mỗi mét xích mà không cần mở rộng tuyến xích.
Chọn Băng Tải Xích Treo Theo Quy Mô Xưởng Và Sản Lượng
Việc chọn băng tải xích treo phải bắt đầu từ sản phẩm nặng nhất và sản lượng từng ca, thay vì chỉ tính chiều dài xưởng. Hai thông số này quyết định cấp tải xích, loại móc và mật độ treo, còn mặt bằng chỉ định hình đường ray. Dưới đây là 3 tiêu chí nên xét:
- Khối lượng tại mỗi điểm treo: Tuyến xích chịu tải theo từng điểm treo riêng lẻ, không tính theo tổng khối lượng hàng trên đường ray. Khối lượng sản phẩm nặng nhất cộng thêm đồ gá là số liệu đầu tiên cần có.
- Sản lượng và nhịp sản xuất: Các xưởng chạy ổn định theo ca với nhóm chi tiết có quy cách tương đồng sẽ phát huy rõ hiệu quả của tuyến xích tự động.
- Kích thước lọt lòng: Chiều cao từ ray tới đáy hàng cùng bề rộng cụm treo phải lọt qua khoang buồng phun và hầm lò đóng rắn.
Khối lượng tại điểm treo hay bị tính thiếu do quên cộng thêm trọng lượng đồ gá. Hai mục tiếp theo sẽ làm rõ cách tính năng suất và tiêu chí chọn kiểu tuyến phù hợp.
Năng Suất Của Băng Tải Xích Treo Được Tính Thế Nào?
Năng suất của băng tải xích treo bằng tốc độ xích nhân với số chi tiết treo trên mỗi mét xích. Vì tốc độ xích bị khống chế bởi thời gian sản phẩm phải nằm trong lò đóng rắn, cách tăng sản lượng mà không cần kéo dài lò là nâng cao mật độ treo bằng đồ gá phù hợp.
Do đó, việc đổi móc đơn chữ S sang cụm móc treo nhiều tầng giúp nâng cao sản lượng ngay trên tuyến cũ, miễn là súng phun vẫn phủ đều tới tầng dưới cùng.
Tuyến Xích Tự Động Hay Tuyến Đẩy Tay?
Tuyến xích tự động chạy liên tục nhờ tổ truyền động, còn tuyến đẩy tay dùng ray và móc nhưng di chuyển sản phẩm theo nhịp thao tác của thợ. An Khanh chế tạo cả 2 dạng, lựa chọn phù hợp phụ thuộc vào sản lượng thực tế, tính đồng nhất của sản phẩm và kế hoạch mở rộng.
Dưới đây là 2 trường hợp giúp chủ đầu tư phân định:
- Phù hợp với tuyến tự động khi: Sản lượng đủ lớn để chạy đều theo ca và kích thước nhóm sản phẩm chủ lực không chênh lệch nhiều.
- Cân nhắc kỹ khi: Xưởng chuyên gia công đơn hàng nhỏ, đổi quy cách sơn nhiều lần mỗi ngày. Tuyến đẩy tay tốn ít chi phí ban đầu và linh hoạt hơn khi xưởng chạy theo đợt.
Ngân sách đầu tư tuyến tự động được bù lại nhờ giảm nhân công đẩy hàng giữa các công đoạn mỗi ca. Cách tuyến chạy liên tục tạo ra sản lượng được trình bày trong bài dây chuyền sơn tĩnh điện tự động giúp tăng năng suất ra sao.
Vị Trí Của Băng Tải Xích Treo Trong Dây Chuyền Sơn Tĩnh Điện

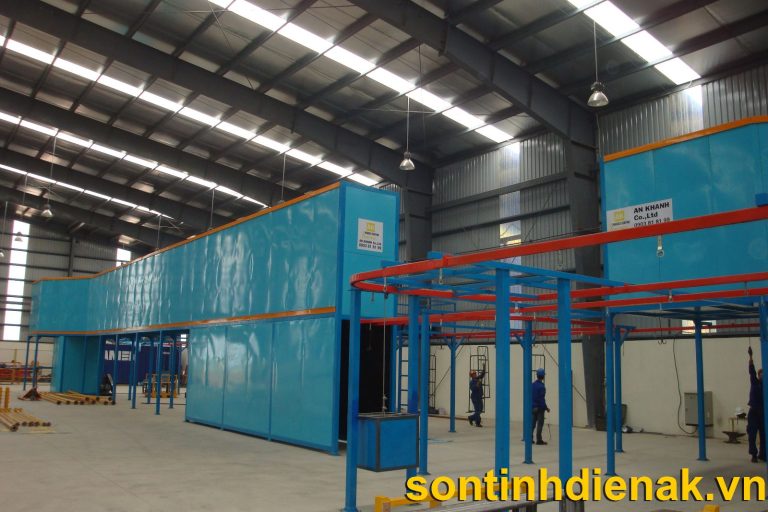

Băng tải xích treo là trục nối các thiết bị của dây chuyền tự động, từ trạm treo qua xử lý bề mặt, sấy khô, buồng phun tới lò đóng rắn. Do tốc độ xích quyết định thời gian ở từng công đoạn, An Khanh luôn định hình tuyến xích trước. Dưới đây là 3 khâu tuyến xích đi qua:
- Xử lý bề mặt trước khi sơn: Tốc độ xích quyết định thời gian hóa chất tác dụng tại từng khoang xử lý, xem danh mục hệ thống xử lý bề mặt trước khi sơn.
- Lò sấy khô và lò đóng rắn: Chiều dài đường xích trong lò chia cho tốc độ xích ra thời gian sản phẩm nằm trong lò, xem thêm tại danh mục lò sấy tiết kiệm gas.
- Buồng phun và cụm thu hồi bột: Khoảng cách giữa các móc phải đủ thoáng để chi tiết không che khuất nhau khi súng phun quét qua, xem danh mục buồng phun và thu hồi sơn.
Cả ba công đoạn trên đều cần tính toán đồng bộ cùng băng tải xích treo ngay từ bản vẽ kỹ thuật. Nếu tốc độ xích, chiều dài lò và nhịp buồng phun lệch nhau, hàng loạt sản phẩm ra lò sẽ bị khuyết tật sơn.
Bán kính góc cua của ray và khoảng cách bước móc trước cửa hầm lò được tính theo kích thước sản phẩm lớn nhất, giúp các chi tiết không va chạm vào nhau khi vào cua.

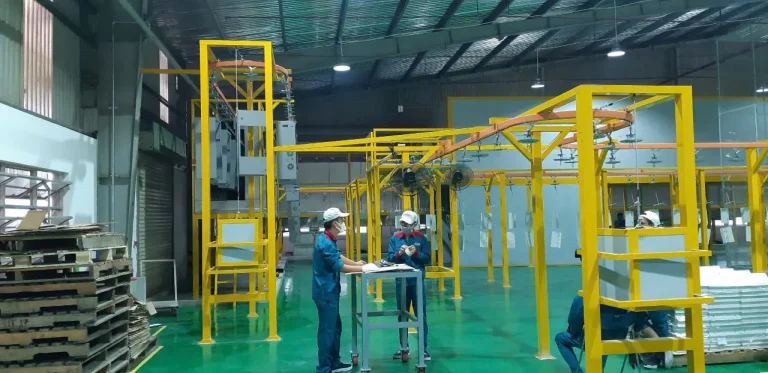

Tải trọng của xích, móc và sản phẩm dồn xuống hệ cột dầm đỡ, nên khung thép chịu lực luôn được tính cùng tuyến xích. SUNHOUSE đã đặt An Khanh lắp hệ thống sơn tĩnh điện tự động nhiều lần từ năm 2017 tới năm 2023.

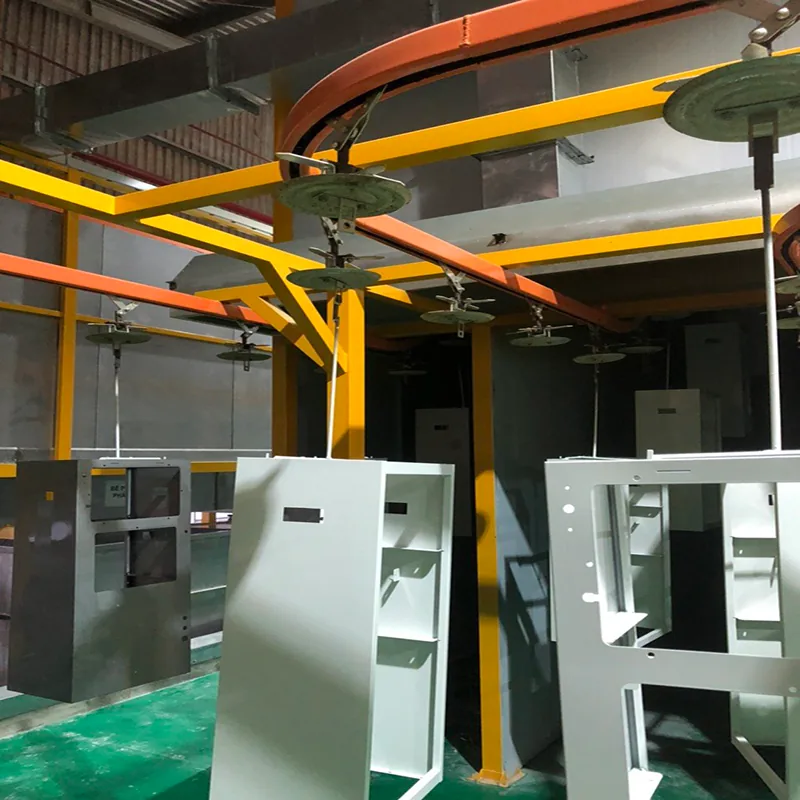

Mâm treo giữ sản phẩm dạng hộp đúng tư thế khi tuyến đổi hướng. Vì đầu treo phải khớp bánh xe xích tải, 2 nhóm thiết bị nên được thiết kế đồng bộ từ đầu. Xưởng đang dùng xích của đơn vị khác chỉ cần gửi mẫu hoặc bước xích để An Khanh đối chiếu.
Câu Hỏi Thường Gặp Về Băng Tải Xích Treo
Ba câu hỏi dưới đây giải đáp những thắc mắc mà chủ đầu tư thường quan tâm trước khi lắp đặt băng tải xích treo, từ điểm khác biệt với băng tải mặt phẳng, cách tính chi phí tới dịch vụ của An Khanh. Quý doanh nghiệp có thể dựa vào đây để chuẩn bị dữ liệu khảo sát.
Băng Tải Xích Treo Khác Băng Tải Mặt Phẳng Ở Điểm Nào?
Băng tải xích treo đưa sản phẩm treo lơ lửng trên móc, giúp súng phun tiếp cận gần hết các mặt và kết cấu chịu nhiệt tốt khi xuyên qua lò. Băng tải mặt phẳng đỡ hàng trên dây băng hoặc con lăn, phù hợp cho khâu đóng gói, xem bài băng tải mặt phẳng trong nhà máy cơ khí.
Giá Băng Tải Xích Treo Được Tính Theo Gì?
Giá băng tải xích treo phụ thuộc vào cấu hình kỹ thuật và quy mô xưởng, không có đơn giá cố định. Bốn thông số quyết định chi phí gồm khối lượng sản phẩm nặng nhất, kích thước lọt lòng, sản lượng từng ca và mặt bằng lắp đặt. Móc treo và phụ kiện được báo theo lô.
An Khanh Có Nhận Sơn Gia Công Không?
Không. An Khanh chuyên thiết kế, chế tạo và lắp đặt thiết bị cùng dây chuyền sơn tĩnh điện, không nhận sơn gia công thuê. Doanh nghiệp muốn tự chủ khâu sơn được tư vấn trọn tuyến xích tải, móc treo, lò sấy và buồng phun đúng sản phẩm trước khi An Khanh lên bản vẽ chế tạo.
Với hơn 30 năm kinh nghiệm từ năm 1996, An Khanh thiết kế và chế tạo trọn gói từ bể xử lý hóa chất, lò sấy, buồng phun tới băng tải xích treo nối các thiết bị thành một tuyến.
Chủ đầu tư gửi ảnh sản phẩm, khối lượng nặng nhất, sản lượng mỗi ca và mặt bằng qua Zalo hoặc hotline để nhận phương án sơ bộ trước khi khảo sát tận xưởng.
