Hướng Dẫn Cách Xử Lý Lò Sấy Sơn Tĩnh Điện Không Đủ Nhiệt

Lò Sấy Sơn Tĩnh Điện Không Đủ Nhiệt Biểu Hiện Ra Sao?

Lò sấy sơn tĩnh điện không đủ nhiệt sẽ có biểu hiện ngay trên màng sơn sau khi làm nguội và trên nhịp vận hành của hệ thống. Màng sơn do lò sấy không đủ nhiệt thường sẽ xuất hiện tình trạng mềm, mờ bóng và bong ở phần dày, còn lò thiếu nhiệt thường lên nhiệt chậm và tụt sâu mỗi khi mở cửa, nên cần nắm rõ 2 dấu hiệu nêu trên mới có thể tìm được nguyên nhân chính xác.

Thiết bị cần kiểm tra đầu tiên khi lỗi chỉ xuất hiện sau công đoạn sấy là buồng lò, chứ không phải bột hay tay nghề thợ phun. Để hiểu rõ hơn lý do, chủ đầu tư có thể tham khảo thêm những phân tích chi tiết trong bài viết: Vì Sao Lò Sấy Sơn Tĩnh Điện Quyết Định Độ Bền Lớp Sơn? Do đó phần dưới đây sẽ tập trung vào các phương pháp nhận diện thực tế vấn đề tại xưởng.

Dấu Hiệu Trên Lớp Sơn Sau Khi Ra Lò

Lớp sơn ra khỏi lò sấy sơn tĩnh điện không đủ nhiệt sẽ rất khó nhận biết bằng mắt thường, vì bột đã chảy màng nhưng liên kết phân tử chưa hoàn thiện. Lỗi chỉ lộ rõ khi thử cơ lý hoặc sau thời gian sử dụng, do đó đội ngũ vận hành sẽ cần kiểm tra ngay khi mẻ hàng vừa rời lò.

Dưới đây sẽ là 3 phép thử nhanh tại xưởng giúp nhận diện lớp sơn chưa chín:

1. Bấm móng tay hoặc cào rạch ô vuông bằng dao: màng thiếu nhiệt sẽ bong tróc theo mảng.
2. Lau mạnh bằng giẻ thấm dung môi: màng chưa chín sẽ dính màu ra giẻ.
3. So sánh độ bóng giữa phần dày và phần mỏng của cùng một chi tiết.

Để biết thêm cách thực hiện từng phép thử, bạn có thể đọc thêm ở bài viết: Hướng Dẫn Cách Kiểm Tra Sơn Tĩnh Điện Hiệu Quả An Toàn Từ Chuyên Gia An Khanh

Triệu chứng đặc trưng nhất là hiện tượng phần mỏng đạt, phần dày bong trên cùng một sản phẩm, vì phần dày cần nhiều thời gian hơn để lên tới nhiệt sấy. Ở lò sấy liên tục, dấu hiệu tương tự là mặt hướng gió bóng hơn mặt khuất.

Dấu Hiệu Trên Chính Lò Sấy

Nhịp vận hành của lò thường bộc lộ lỗi trước cả sản phẩm. Thời gian lên nhiệt kéo dài, đầu đốt hoặc điện trở chạy liên tục, nhiệt tụt sâu và hồi chậm sau mỗi lần mở cửa, vách ngoài nóng tay. Hiểu rõ các dấu hiệu này giúp người vận hành dễ dàng “khoanh vùng” nguyên nhân nhanh hơn.

Dưới đây là 6 biểu hiện thường gặp khi lò sấy sơn tĩnh điện không đủ nhiệt với nhóm nguyên nhân nên kiểm tra trước:

6 biểu hiện trong bảng trên chỉ là điểm khởi đầu, vì hai nguyên nhân kỹ thuật khác nhau có thể cho cùng một triệu chứng. Muốn biết chắc lò sấy sơn tĩnh điện không đủ nhiệt hay không, xưởng phải đo được nhiệt độ của chính sản phẩm khi đi qua lò, như hướng dẫn ở phần tiếp theo.

Cách Đo Để Khẳng Định Lò Sấy Sơn Tĩnh Điện Thật Sự Thiếu Nhiệt

Cách duy nhất khẳng định lò sấy sơn tĩnh điện không đủ nhiệt là đo nhiệt độ bề mặt sản phẩm suốt chu kỳ sấy, rồi so với lịch sấy của nhà sản xuất bột. Phép đo cho biết vật mất bao lâu để chạm nhiệt, giữ được bao lâu và điểm nào trong lò đang bị lạnh.

Nhiệt Độ Vật Khác Nhiệt Độ Không Khí Trong Lò

Nhiệt độ vật là nhiệt độ của chi tiết kim loại mang bột sơn, còn nhiệt độ không khí là con số cảm biến trên tủ đang đọc. Bột chỉ đóng rắn theo nhiệt độ vật, nên tài liệu kỹ thuật các hãng bột đều quy định thời gian sấy tính theo nhiệt độ vật chứ không tính theo lò.

Tấm thép mỏng chạm nhiệt sau vài phút, khung dày mất lâu hơn nhiều dưới cùng một nhiệt độ không khí. Đồng hồ sấy chỉ bắt đầu đếm từ lúc vật chạm mốc nhiệt quy định. Đây là lý do xưởng đổi sang sản phẩm nặng hơn mà giữ nguyên cài đặt cũ thì lò sấy sơn tĩnh điện không đủ nhiệt dù bản thân lò không hề thay đổi.

Mỗi hãng bột công bố một lịch sấy riêng. Dưới đây là 3 mốc lịch sấy mà AkzoNobel công bố cho dòng bột Interpon 700, một dòng hybrid epoxy polyester thông dụng:

3 mốc trong bảng trên cho thấy một lò hơi yếu vẫn có thể giúp màng sơn đạt chuẩn, miễn là thời gian giữ nhiệt được kéo dài tương ứng và được kiểm chứng trên vật thật. Lịch sấy đầy đủ của từng mã bột nằm trong tài liệu kỹ thuật dòng Interpon của AkzoNobel, là căn cứ để đối chiếu kết quả đo.

Đo Ở Đâu Và Đo Bằng Gì?

Phép đo chuẩn dùng bộ ghi nhiệt đi kèm sản phẩm: hộp cách nhiệt chứa bộ ghi nối đầu đo kẹp lên vật, chạy qua lò rồi xuất đồ thị nhiệt theo thời gian. Xưởng chưa có thiết bị này vẫn đo được bằng nhiệt kế tiếp xúc bề mặt hoặc thẻ chỉ thị nhiệt dán trên phôi.

Đầu đo cần gắn vào phần dày và phần mỏng của sản phẩm, một điểm giữa mẻ, một điểm gần cửa và một điểm xa miệng gió, trên vật mẫu treo lẫn hàng thật. Để hiểu rõ hơn, bạn có thể tham khảo Hướng dẫn ghi nhiệt lò của DeFelsko mô tả quy trình bốn bước để xưởng tự thực hiện.

Đường nhiệt của mọi điểm đo phải vượt mốc lịch sấy và giữ trên mốc đủ số phút quy định. Nếu nhiệt khí đạt mà nhiệt vật không đạt, lò đang thiếu công suất hoặc gió không tới vật. Nếu điểm giữa mẻ thấp hơn hẳn điểm gần miệng gió, vấn đề nằm ở tuần hoàn hoặc cách xếp hàng. Nếu mọi điểm đều thấp hơn con số trên tủ một khoảng đều nhau, cảm biến đang báo sai. Ba kiểu kết quả này đều dẫn đến phần nguyên nhân dưới đây.

6 Nguyên Nhân Khiến Lò Sấy Sơn Tĩnh Điện Không Đủ Nhiệt Và Cách Xử Lý

6 nguyên nhân khiến lò sấy sơn tĩnh điện không đủ nhiệt bao gồm nguồn nhiệt, quạt tuần hoàn, độ kín vỏ lò, cảm biến nhiệt, cách xếp hàng và tốc độ xích tải. Mỗi nguyên nhân đều có biểu hiện riêng và cần hướng xử lý tương ứng.

Thứ tự kiểm tra hợp lý là đi từ cụm rẻ và nhanh tới cụm tốn kém: cảm biến và cách xếp hàng trước, rồi quạt và cửa, sau cùng mới tới đầu đốt và vỏ lò. Lỗi màng sơn không xuất phát từ lò thì đối chiếu bài lỗi sơn tĩnh điện và cách khắc phục để loại trừ nguyên nhân từ tiền xử lý, khí nén hay súng phun.

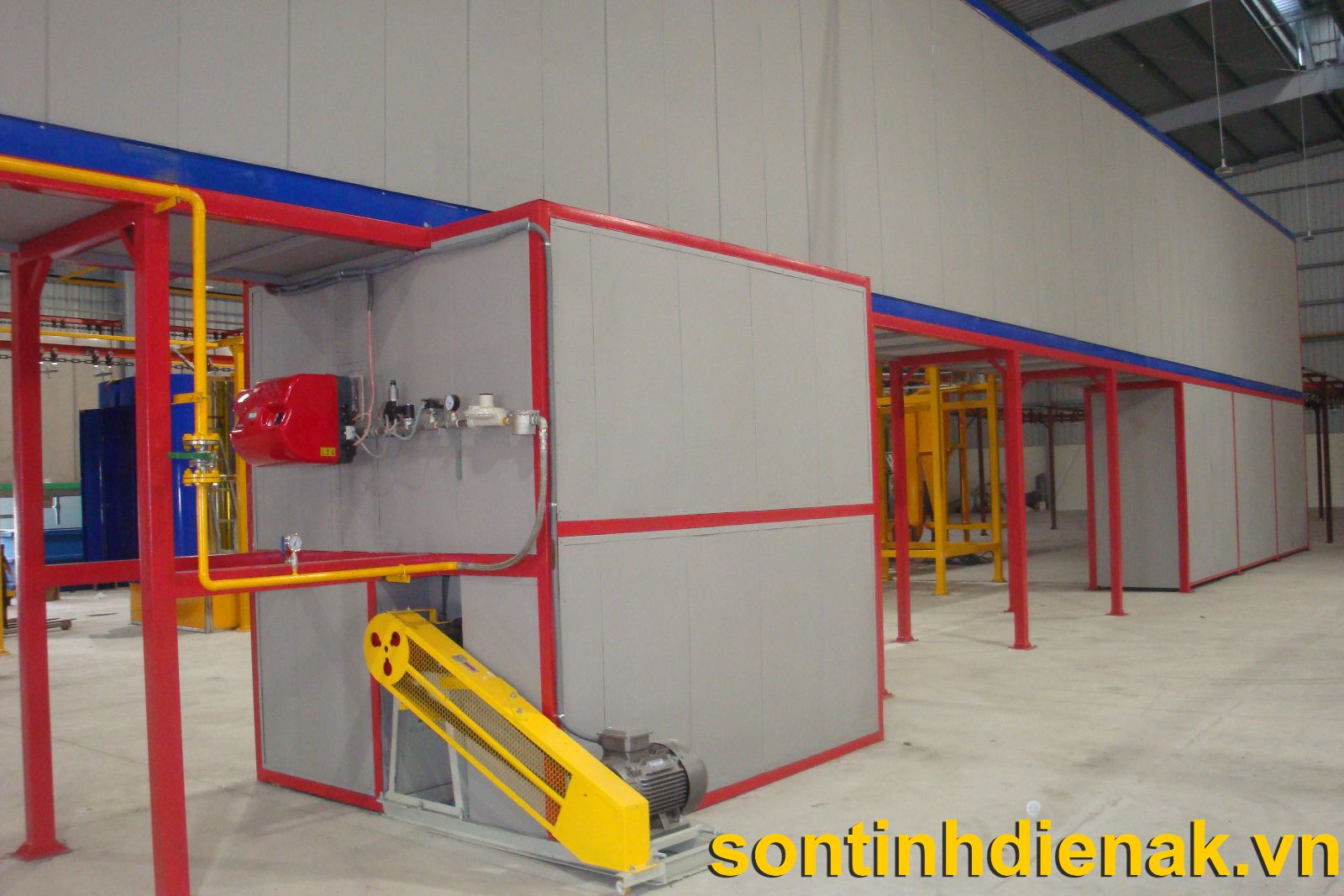

Nguồn Nhiệt Yếu Hoặc Thiếu Công Suất

Nguồn nhiệt yếu là nguyên nhân trực tiếp khiến lò sấy sơn tĩnh điện không đủ nhiệt: thời gian lên nhiệt kéo dài và đầu đốt gần như không ngắt. Ở lò gas, nguyên nhân do béc đốt bẩn hoặc áp gas thấp. Ở lò điện, vài thanh điện trở đứt vẫn làm nóng nhưng nhiệt lên chậm hẳn.

Kiểm tra tại xưởng bắt đầu từ ngọn lửa và áp gas. Ngọn lửa vàng, tách rời hoặc bập bùng cho thấy béc bẩn hoặc cấp khí cháy sai, cần vệ sinh béc, kiểm tra lọc gas và áp suất sau van giảm áp. Lò điện thì đo dòng từng nhóm thanh điện trở để tìm thanh đứt. Cụm buồng đốt được mô tả trong bài viết: Hệ thống lò đốt trong lò sấy khô sơn tĩnh điện.

Trường hợp khó hơn là công suất thiết kế đã thiếu từ đầu hoặc trở nên thiếu vì tải tăng. Công suất đầu đốt phải được tính từ tải nhiệt thật: khối lượng sản phẩm cộng móc treo và xích tải đi qua lò mỗi giờ, cộng nhiệt thất thoát qua vỏ, khí thải và cửa mở. Lò mua theo thể tích buồng mà không tính tải sẽ đủ nhiệt với mẻ nhẹ, hụt nhiệt với mẻ nặng.

Quạt Tuần Hoàn Và Đường Gió Kém

Quạt tuần hoàn yếu khiến nhiệt có ở buồng đốt nhưng không tới được sản phẩm, nên tủ vẫn báo đủ mà vật lạnh. Nguyên nhân thường là cánh quạt dính bột, dây đai trùng, động cơ quay ngược chiều sau một lần đấu lại điện, lưới hút nghẹt hoặc ống cấp hồi lệch hướng.

Kỹ thuật viên sẽ kiểm tra chiều quay và tốc độ quạt, vệ sinh cánh và lưới hút, căng lại dây đai, rồi mở nắp xem ống dẫn có bột đóng cứng không. Lò có miệng gió chỉnh được thì cân lại miệng gió theo kết quả đo nhiệt, thường đủ để xóa vùng lạnh.

Vỏ Lò, Panel Cách Nhiệt Và Cửa

Vỏ lò và cửa là nơi thất thoát nhiệt lớn: panel cách nhiệt lún hỏng, gioăng cửa chai cứng làm nhiệt thoát ra ngoài. Mỗi lần mở cửa khi đang sấy, khí nóng tràn ra ồ ạt và đầu đốt phải tăng tải để bù, khiến phôi kim loại đang sấy bị nguội đột ngột rồi nóng lại.

Phép thử đơn giản nhất là chạy lò rỗng ở nhiệt cài đặt rồi theo dõi đầu đốt đóng ngắt bao nhiêu lần trong một giờ. Lò rỗng mà đầu đốt vẫn chạy phần lớn thời gian thì vỏ và cửa đang ăn hết công suất. Sờ vách ngoài từng ô panel cũng cho biết ô nào đã hỏng: ô còn tốt chỉ ấm, ô hỏng nóng rát tay.

Xử lý tại xưởng gồm thay gioăng cửa, siết lại mối ghép và trám khe hở panel, đồng thời chỉ mở cửa khi hết chu kỳ. Panel hỏng diện rộng thì phải thay vách và tính lại cả cụm gia nhiệt, vì đầu đốt cũ đã được chọn theo vỏ ban đầu.

Cảm Biến Nhiệt Và Tủ Điều Khiển

Cảm biến báo sai khiến lò sấy sơn tĩnh điện không đủ nhiệt mà tủ vẫn báo đủ, nguyên nhân dễ bị bỏ qua do quá tin màn hình. Cặp nhiệt trôi số, đầu dò bám bột, dây tín hiệu lỏng hoặc đặt sát miệng gió đều khiến tủ đọc cao hơn nhiệt thực tế ở vùng treo hàng.

Cách kiểm tra là đặt một đầu đo độc lập cạnh cảm biến của tủ và so hai con số ở vài mức nhiệt, rồi đặt tiếp đầu đo vào vùng treo hàng. Lệch đều ở mọi mức thì hiệu chuẩn lại bộ điều khiển hoặc thay cặp nhiệt. Lệch chỉ ở vùng treo hàng thì dời cảm biến về vị trí đại diện hơn hoặc lắp thêm cảm biến thứ hai ở cuối lò.

Cách Xếp Hàng Và Tải Mỗi Mẻ

Xếp hàng quá dày là nguyên nhân khiến cùng một lò lúc đạt lúc hỏng dù cài đặt không đổi. Hàng treo sát nhau chắn luồng gió, hàng dày lẫn hàng mỏng buộc lò chạy theo cài đặt của hàng mỏng, hàng sát vách hoặc sát cửa nằm đúng vùng lạnh nhất.

Xử lý nằm ở kỷ luật xếp hàng nhiều hơn ở thiết bị. Chừa khoảng cách để gió luồn vào giữa mẻ, tách riêng mẻ dày và mẻ mỏng, kéo dài thời gian lưu cho mẻ nặng thay vì tăng nhiệt cho cả mẻ, và không treo hàng sát cửa. Nếu sản lượng buộc phải treo dày, cách đúng là tính lại lò.

Tốc Độ Xích Tải Ở Lò Liên Tục

Thời gian lưu của sản phẩm trong lò liên tục bằng chiều dài lò chia cho tốc độ xích tải. Tăng tốc độ băng tải để tăng sản lượng sẽ khiến hàng thiếu thời gian giữ nhiệt. Chi tiết nặng cần gia nhiệt lâu hơn, làm phần thời gian lưu nhiệt thực tế của màng sơn bị rút ngắn.

Cách xử lý bắt đầu bằng phép đo profile ở đúng tốc độ đang chạy. Thiếu ít thì giảm tốc độ xích hoặc nâng nhiệt trong giới hạn bột cho phép, thiếu nhiều thì phải kéo dài lò. Tốc độ của hệ thống xích tải phải đi cùng thiết kế lò ngay từ đầu. Riêng lò sấy sơn tĩnh điện tự động do An Khanh chế tạo có chiều dài được tính ngược từ sản lượng mục tiêu và sản phẩm nặng nhất.

Khi Nào Sửa Tại Xưởng, Khi Nào Cần Cải Tạo Hoặc Thay Lò?

Xưởng tự xử lý lò sấy sơn tĩnh điện không đủ nhiệt khi lỗi do vệ sinh, hiệu chuẩn cảm biến, gioăng cửa hay cách xếp hàng. Cần tới đơn vị chế tạo khi sự cố do thiếu công suất nhiệt, vỏ lò xuống cấp hoặc tải sản xuất vượt xa thiết kế ban đầu.

Dựa trên kết quả đo nhiệt và các bước kiểm tra ở trên, có 4 tình huống cho thấy lò đã tới ngưỡng phải cải tạo hoặc thay mới:

1. Mọi điểm đo đều thấp dù đầu đốt chạy liên tục: Lò thiếu công suất so với tải, chỉ có thể tính lại và thay đầu đốt.
2. Panel hỏng trên diện rộng, vách ngoài nóng ở nhiều ô: Thay vài ô không đủ, cần thay vách và tính lại cụm gia nhiệt cho vỏ mới.
3. Sản phẩm hoặc sản lượng đã đổi so với lúc đặt lò: Vật nặng hơn, mẻ dày hơn hoặc xích chạy nhanh hơn đều đẩy lò cũ khỏi vùng thiết kế.
4. Lò tự chế không có tuần hoàn cưỡng bức và tủ điều khiển tự động: Loại lò này không giữ được nhiệt đều theo tải, càng chỉnh càng hỏng.

4 tình huống nêu trên có điểm chung là nguyên nhân nằm ở thiết kế chứ không ở thao tác. Xưởng nhỏ đang dùng lò sấy sơn tĩnh điện thủ công theo mẻ thường cải tạo bằng cách thêm quạt tuần hoàn, thay vách và lắp tủ điều khiển tự động. Lò liên tục thì cải tạo bằng cách kéo dài đường hầm và tính lại đầu đốt. Cả hai đều thuộc dịch vụ cải tạo và sửa chữa hệ thống sơn tĩnh điện của An Khanh.

An Khanh Cải Tạo Và Chế Tạo Lò Sấy Theo Tải Nhiệt Thực Tế

Sơn tĩnh điện An Khanh là đơn vị chuyên thiết kế, chế tạo và lắp đặt lò sấy theo tải nhiệt thực tế từng xưởng, hỗ trợ chủ đầu tư cải tạo lò sấy sơn tĩnh điện gặp tình trạng không đủ nhiệt khi đang chạy. Mọi phương án đều bắt đầu bằng khảo sát và đo profile nhiệt trên sản phẩm thật.

Từ kết quả khảo sát thực tế, đội ngũ kỹ sư An Khanh tính lại tải nhiệt gồm khối lượng sản phẩm, móc treo, xích tải và lượng nhiệt thất thoát qua vỏ. Kế đó, phương án kỹ thuật chọn công suất đầu đốt, lưu lượng quạt, hướng gió và loại panel cho đúng tải đó. Đó là lý do An Khanh luôn tính lò cùng với xích tải và buồng phun trong một dây chuyền sơn tĩnh điện đồng bộ thay vì bán lò rời.

Dự án: Hệ thống sơn tĩnh điện tự động cho Tập đoàn Sunhouse, triển khai nhiều đợt từ 2017 tới 2023 tại Hà Nội, Long An và Bình Dương.

Hạng mục: Lò sấy tự động dạng đường hầm, xích tải treo, buồng phun và hệ thu hồi bột đồng bộ.

Phạm vi thực hiện: Khảo sát, tính tải nhiệt, thiết kế, chế tạo, lắp đặt, chạy thử và đào tạo vận hành.

Hình ảnh thực tế từ công trình của sơn tĩnh điện An Khanh cho thấy điều bài nhắc nhiều lần: sản phẩm treo cách đều, không chắn gió nhau, xích tải đi thẳng vào đường hầm lò với tốc độ đã tính theo sản phẩm nặng nhất. Việc Sunhouse tin tưởng An Khanh trong các công trình lắp đặt hệ thống sơn tĩnh điện chính là bằng chứng rõ nét nhất cho năng lực triển khai của An Khanh.

Câu Hỏi Thường Gặp Về Lò Sấy Sơn Tĩnh Điện Không Đủ Nhiệt

4 câu hỏi dưới đây được tổng hợp từ các thắc mắc phổ biến nhất của chủ đầu tư khi lò sấy sơn tĩnh điện không đủ nhiệt. Nội dung giải đáp việc vì sao tủ báo đủ mà sơn vẫn mềm, có nên tăng cài đặt, lò lên chậm do thiếu công suất hay không và bao lâu cần đo lại nhiệt độ lò.

1. Tủ Báo Đủ Nhiệt Nhưng Sơn Vẫn Mềm, Vì Sao?

Tủ chỉ đọc nhiệt độ không khí tại một điểm, trong khi bột đóng rắn theo nhiệt độ phôi. Chi tiết dày, phôi xếp quá khít hoặc cảm biến đặt sát miệng gió đều làm nhiệt độ vật thấp hơn số trên tủ. Cách kiểm tra là kẹp đầu đo trực tiếp lên sản phẩm khi qua lò sấy.

2. Lò Sấy Sơn Tĩnh Điện Không Đủ Nhiệt Có Bù Bằng Cách Tăng Cài Đặt Được Không?

Tăng nhiệt cài đặt chỉ bù được phần nào nếu lò còn dư công suất và thời gian giữ nhiệt chỉ hơi thiếu. Mức tăng phải nằm trong ngưỡng hãng bột cho phép. Tăng quá mức khiến chi tiết mỏng bị ngả màu, còn nếu lò thiếu công suất thì tăng cài đặt cũng vô hiệu.

3. Lò Lên Nhiệt Chậm Có Chắc Là Thiếu Công Suất Không?

Lò lên nhiệt chậm chưa chắc do thiếu công suất, vì béc đốt bẩn, áp gas thấp, điện trở đứt, gioăng cửa hở hay quạt yếu đều cho biểu hiện giống nhau. Phép thử chạy lò rỗng giúp phân biệt: lò rỗng mà đầu đốt vẫn chạy liên tục thì mới nghĩ tới công suất hoặc vỏ lò.

4. Bao Lâu Nên Đo Lại Profile Nhiệt Của Lò Sấy?

Xưởng nên đo lại profile nhiệt mỗi khi đổi mã bột, đổi sản phẩm nặng hơn, đổi tốc độ xích tải, và sau mỗi lần sửa cụm gia nhiệt hoặc cảm biến. Lò chạy ổn định vẫn nên đo lại khi tỉ lệ hàng bong tăng bất thường, vì cảm biến trôi số và panel xuống cấp rất chậm.
