Dây chuyền sơn tĩnh điện tự động giúp nhà xưởng nâng năng suất, giữ sản lượng ổn định và cho lớp phủ đồng đều đủ đáp ứng tiêu chuẩn xuất khẩu. Sản phẩm treo trên xích tải đi qua tiền xử lý, sấy khô, buồng phun và lò đóng rắn theo cùng một nhịp.
Điểm hay bị hiểu sai là nghĩ tự động đồng nghĩa với không cần người, trong khi khâu treo hàng, tháo hàng và kiểm tra thành phẩm vẫn cần người vận hành.
Bài viết đi qua cơ chế tăng năng suất, cấu tạo, cách vận hành, thời điểm nên đầu tư và cách An Khanh lắp đặt trọn gói theo từng xưởng.
Dây Chuyền Sơn Tĩnh Điện Tự Động Hỗ Trợ Gia Tăng Năng Suất Như Thế Nào?
Dây chuyền sơn tĩnh điện tự động giúp gia tăng năng suất bằng cách thay các thao tác thủ công rời rạc bằng một quy trình liên tục, sản phẩm được treo lên băng tải, đi qua khu tiền xử lý, vào buồng phun tự động rồi chạy thẳng vào lò sấy theo một nhịp cố định. Số sản phẩm hoàn thiện mỗi giờ vì thế ổn định hơn và không còn lệ thuộc vào tay nghề của từng người thợ.
Cốt lõi nằm ở chỗ mỗi công đoạn có thời gian được chuẩn hóa. Khi tốc độ tải, lượng bột và thời gian sấy được tính khớp nhau, dòng sản phẩm đi qua đều đặn, ít điểm nghẽn và giảm hẳn tình trạng phải phun lại hay chờ khô.
Mức gia tăng năng suất cụ thể không thể đo lường theo một công thức chung mà tùy thuộc vào loại sản phẩm, tốc độ băng tải và thời gian lưu trong lò, nên hiệu suất chỉ có thể đo lường sau khi chạy thử trên chính mặt hàng của xưởng. Một dây chuyền sơn tĩnh điện tự động phát huy rõ nhất khi sản lượng đủ lớn và mẫu mã đủ lặp lại.
Ray xích tải trong ảnh chạy xuyên từ khu xử lý hóa chất sang buồng phun, hàng đi một chiều.
Cấu Tạo Dây Chuyền Sơn Tĩnh Điện Tự Động
Dây chuyền sơn tĩnh điện tự động có cấu tạo từ 6 cụm thiết bị hoạt động đồng bộ, không phải các máy móc hoạt động rời rạc rồi ghép lại. Chất lượng cuối cùng phụ thuộc vào 6 thiết bị sơn tĩnh điện dưới đây được đơn vị triển khai thi công tính toán kỹ lưỡng và đảm bảo chúng sẽ “ăn khớp” với nhau.
Bảng dưới đây sẽ tóm tắt vai trò và yếu tố quyết định của 6 thiết bị trong dây chuyền sơn tĩnh điện:
| Thiết bị | Vai trò | Yếu tố quyết định |
|---|---|---|
| 1. Tiền xử lý (bể hoặc phun hóa chất) và sấy khô nước | Làm sạch dầu mỡ, tạo lớp phủ chuyển hóa giúp sơn bám chắc | Loại vật liệu, số bể, nồng độ, thời gian |
| 2. Băng tải, xích tải | Đưa sản phẩm qua từng công đoạn theo nhịp cố định | Tải trọng, tốc độ, bán kính cong, khoảng treo |
| 3. Buồng phun và súng tự động (reciprocator hoặc robot) | Phủ bột đều, với tới cả góc khuất | Số súng, điện áp, khoảng cách, kiểu quét |
| 4. Cyclone hoặc filter thu hồi | Thu hồi bột dư và kiểm soát bụi trong xưởng | Lưu lượng hút, loại thu hồi, tần suất đổi màu |
| 5. Lò sấy đóng rắn | Gia nhiệt để bột nóng chảy và đóng rắn thành màng | Nhiệt độ, thời gian lưu, độ đồng đều gió nóng |
| 6. Tủ điều khiển và khí nén | Đồng bộ tốc độ tải, nhiệt và thời gian | PLC, cảm biến, lưu công thức vận hành, khí nén sạch |
Sau khi xem qua bảng phía trên, có thể thấy vì sao không nên quy chất lượng của cả hệ thống cho riêng một thiết bị bởi một buồng phun sơn được xem là “đạt chuẩn” vẫn có thể cho ra thành phẩm bị lỗi nếu tốc độ băng tải và thời gian sấy không khớp nhau. Tốc độ băng tải quyết định thời gian mỗi sản phẩm lưu trong lò, mà thời gian đó phải đủ để bột đóng rắn theo hướng dẫn của nhà sản xuất bột và theo khối lượng vật cần sơn.

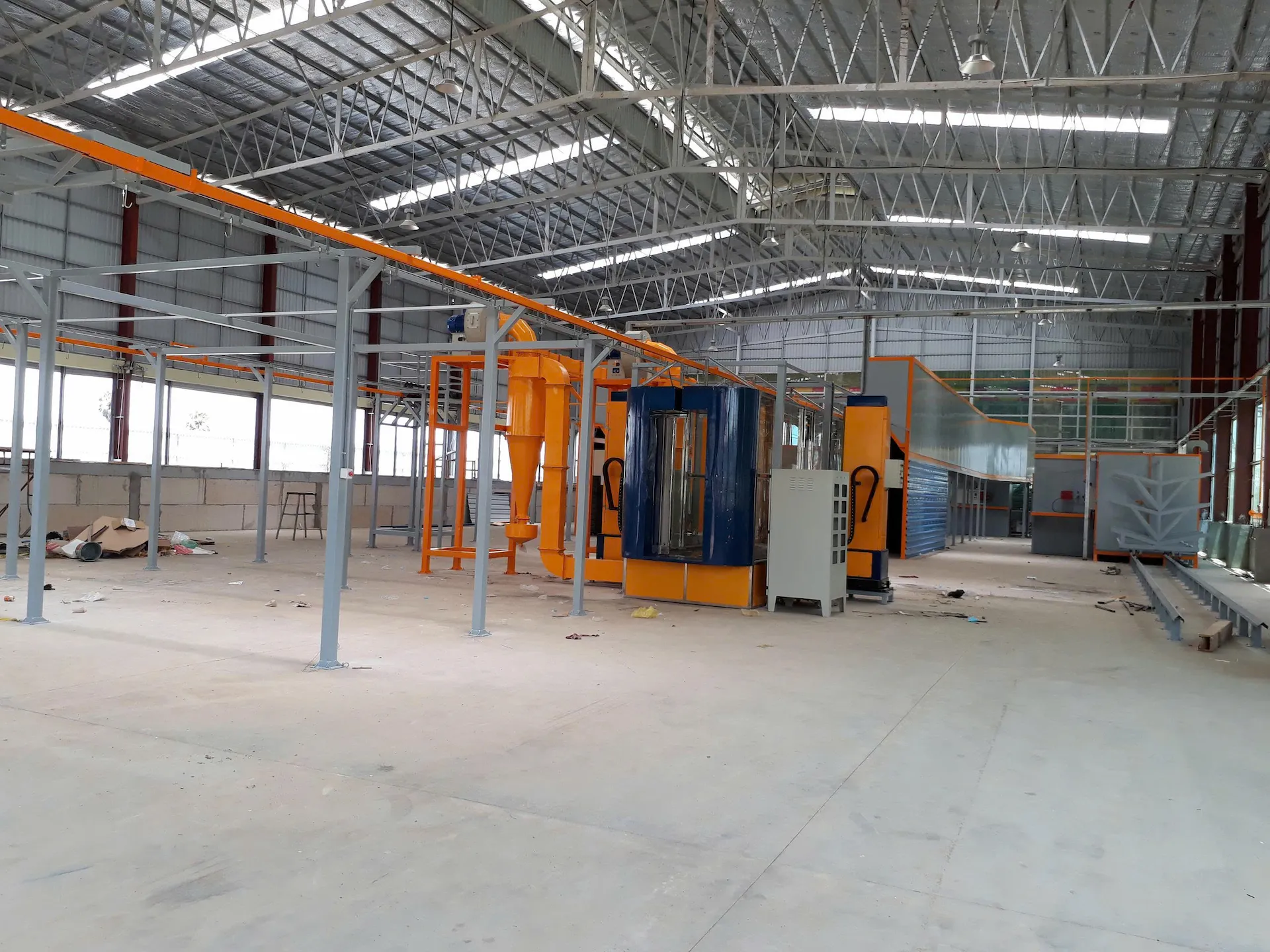

Trong ảnh, xích tải, cyclone, buồng phun và lò sấy nằm trên cùng một tuyến.
Hệ Thống Xử Lý Bề Mặt Và Lò Sấy Khô Tự Động
Hệ thống xử lý bề mặt tự động làm sạch dầu mỡ, gỉ sét và tạo lớp phủ chuyển hóa khi sản phẩm vẫn treo trên xích tải. Dung dịch được bơm từ bể lên dàn béc phun trong buồng kín, rồi sản phẩm qua lò sấy khô để hết nước trước khi phun bột.
Lò sấy khô đặt sau khâu rửa cuối để nước đọng không gây lỗi bề mặt khi phun. Chi tiết nhiều khe sâu hoặc gỉ nặng thường cần phương án nhúng, cách tính chiều dài khoang có ở trang hệ thống xử lý hóa chất tự động.
Bơm yếu hoặc béc tắc làm bề mặt sạch không đều.
Băng Tải Xích Treo Và Móc Treo Hàng
Băng tải xích treo giữ nhịp cho cả dây chuyền sơn tĩnh điện tự động: thời gian sản phẩm nằm trong mỗi khoang hay trong lò bằng chiều dài đoạn xích chạy trong đó chia cho tốc độ xích. Tải trọng, bán kính cong và khoảng treo phải tính theo đúng kích thước, khối lượng sản phẩm.
Móc treo còn là đường tiếp địa, móc bám bột cũ dẫn điện kém làm bột bám mỏng. Các dòng xích có ở trang hệ thống xích tải.
Bán kính đoạn cong quyết định sản phẩm dài cỡ nào đi qua được.
Buồng Phun, Súng Tự Động Và Cụm Thu Hồi Bột
Buồng phun tự động là khoang kín chừa khe cho xích tải đi qua, vách buồng gắn súng cố định hoặc súng trên trụ tịnh tiến (reciprocator) chạy lên xuống theo chiều cao sản phẩm. Bột dư được cyclone hoặc bộ lọc (filter) hút ra ngoài, tách khỏi dòng khí để dùng lại.
Súng gắn trên trục reciprocator hoặc cánh tay robot hợp với sản phẩm nhiều góc khuất và sản lượng cao vì giữ được khoảng cách, quỹ đạo ổn định. Ngược lại, nếu xưởng đổi màu liên tục với từng lô nhỏ, thời gian vệ sinh buồng và hệ thu hồi sẽ ăn vào năng suất, nên cách bố trí buồng phun và loại thu hồi cần cân nhắc từ đầu.
Khoảng cách từ giá treo tới đầu súng quyết định độ đều của lớp bột, nên cấu hình súng được chốt sau chạy thử, như với buồng phun sơn tĩnh điện tự động của An Khanh. Về thu hồi, cyclone dễ vệ sinh khi đổi màu hơn lõi lọc, nguyên lý có ở trang hệ thống cyclone thu hồi bột sơn.
Lò Sấy Đóng Rắn Dạng Hầm
Lò sấy đóng rắn trên dây chuyền sơn tĩnh điện tự động là dạng hầm vách panel cách nhiệt, xích tải mang sản phẩm chạy xuyên qua không dừng. Quạt đối lưu đẩy nhiệt từ buồng đốt điện hoặc gas đi đều khắp lò, thường ở 180 đến 200 độ C tùy loại bột.
Nhiệt phải được giữ ổn định ít nhất 6 đến 10 phút tính từ lúc bề mặt kim loại đạt nhiệt, theo thông số của nhà sản xuất bột.
Trường hợp băng tải chạy quá nhanh thì lớp sơn chưa đủ độ chín, còn nếu chạy quá chậm hoặc nhiệt độ quá cao thì sẽ dẫn đến việc màng sơn dễ giòn và đổi màu, vậy nên chủ đầu tư cần hiểu rõ việc thi công dây chuyền sơn tĩnh điện tự động sẽ cần được đơn vị triển khai lắp đặt tính toán sự đồng bộ giữa tải, nhiệt độ và thời gian ngay từ khâu thiết kế.
Tủ Điều Khiển Và Hệ Khí Nén
Tủ điều khiển đồng bộ tốc độ xích tải, nhiệt độ lò, hành trình trụ tịnh tiến, thường dùng bộ điều khiển PLC kết hợp cảm biến. Hệ khí nén cấp khí cho súng và phải khô, sạch dầu để không gây rỗ bề mặt.
Tủ lưu được công thức vận hành cho từng mã hàng. Với khí nén, tăng áp suất không sửa được lỗi do nước hoặc dầu lẫn trong đường ống.
Tủ đặt sát buồng để vừa chỉnh súng vừa quan sát lớp bột qua ô kính.
Dây Chuyền Sơn Tĩnh Điện Tự Động Vận Hành Theo Trình Tự Nào?
Dây chuyền sơn tĩnh điện tự động vận hành theo một vòng khép kín trên cùng tuyến xích tải: sản phẩm được treo ở trạm lên hàng, qua xử lý hóa chất, sấy khô, buồng phun, lò đóng rắn rồi về trạm xuống hàng.
Theo chiều chạy của xích tải, sản phẩm đi qua 6 bước dưới đây:
Bước 1. Lên hàng (trạm 5): Công nhân móc sản phẩm lên xích tải.
Bước 2. Xử lý hóa chất tự động (trạm 1): Tẩy dầu, rửa nước và tạo lớp phủ chuyển hóa.
Bước 3. Sấy khô nước (trạm 2): Xích tải quay đầu ngay trong lò để rút ngắn chiều dài tuyến.
Bước 4. Phun bột và thu hồi (trạm 3): Súng tự động phủ bột, cyclone hút bột dư về để dùng lại.
Bước 5. Đóng rắn (trạm 4): Bột nóng chảy và liên kết thành màng trong lò.
Bước 6. Làm nguội và xuống hàng (trạm 6): Sản phẩm nguội rồi được tháo xuống, kiểm tra.
6 bước trên cho thấy người vận hành chủ yếu đứng ở hai đầu tuyến, phần giữa do xích tải và tủ điều khiển giữ nhịp.
3 Lợi Ích Khi Sở Hữu Dây Chuyền Sơn Tĩnh Điện Tự Động
Việc sở hữu dây chuyền sơn tĩnh điện tự động sẽ mang lại cho nhà xưởng 3 lợi ích rõ rệt đó là năng suất cao cùng sản lượng ổn định, chất lượng lớp phủ đồng đều giúp thành phẩm đạt chuẩn xuất khẩu, và cuối cùng chính là sự chủ động trong kế hoạch sản xuất. Đó cũng là lý do nhiều doanh nghiệp dần chuyển đổi từ sơn thủ công sang đầu tư hệ thống, dây chuyền sơn tĩnh điện tự động khi muốn nâng cao chất lượng cũng như tối ưu giá thành sản phẩm.
Cụ thể, một hệ thống vận hành đúng cách sẽ mang lại lợi ích cho chủ đầu tư từ 3 yếu tố dưới đây:
- Năng suất và sản lượng ổn định: Băng tải chạy liên tục giúp sản lượng mỗi ca dễ dự đoán, xưởng nhận đơn lớn theo tiến độ mà không phải lo thiếu thợ lành nghề.
- Chất lượng đồng đều, đủ chuẩn xuất khẩu: Súng phun tự động giữ lượng bột và khoảng cách nhất quán, lò sấy kiểm soát nhiệt đều tay, nhờ đó độ dày màng và độ chín giữa các lô ít lệch, thuận lợi khi khách xuất khẩu kiểm độ bám dính, độ dày hay khả năng chịu muối phun.
- Chủ động kế hoạch và chi phí: Xưởng tự quyết thời gian giao hàng, đồng thời thông số vận hành ổn định giúp bóc tách chi phí trên từng sản phẩm rõ ràng hơn.
3 lợi ích phía trên chính là tiềm năng chứ không phải mặc định có sẵn và chỉ thực sự hiệu quả khi dây chuyền sơn tĩnh điện tự động được tư vấn thiết kế, lắp đặt chuẩn chỉnh, tối ưu theo nhu cầu, sản phẩm cùng với việc được vận hành, bảo trì bài bản.
Ở trạm lên hàng trong ảnh, nhịp treo hàng chính là nhịp sản lượng của dây chuyền.
Khi Nào Nên Đầu Tư Dây Chuyền Sơn Tĩnh Điện Tự Động?
Cần hiểu rõ không có một công thức hay cấu hình chung thực sự tối ưu và phù hợp cho mọi nhà xưởng, công trình. Trước khi đầu tư một dây chuyền sơn tĩnh điện tự động, chủ đầu tư nên cân nhắc giữa thủ công, bán tự động và tự động dựa trên sản lượng, độ lặp của sản phẩm, tần suất đổi màu, mặt bằng và ngân sách, thay vì chạy theo mức độ hiện đại của thiết bị.
So sánh chi tiết các cấp độ nằm ở bài dây chuyền sơn tĩnh điện thủ công có gì khác với tự động.
Cách lựa chọn khôn ngoan chính là nhìn vào tổng chi phí sở hữu, tức giá mua cộng với hao bột, đổi màu, nhân công, sửa lỗi và điện năng, chứ không chỉ giá thiết bị ban đầu. Nếu xưởng còn ở giai đoạn sản lượng thấp và mẫu mã thay đổi liên tục, một dây chuyền thủ công hoặc bán tự động thường hợp lý hơn so với một dây chuyền sơn tĩnh điện tự động đầy đủ. Khi sản lượng đã ổn định và tăng dần, việc nâng cấp lên tự động mới thực sự tạo lợi thế.
>> Tìm hiểu thêm: Tư Vấn Thiết Kế Dây Chuyền Sơn Tĩnh Điện Tối Ưu Chi Phí
Sản Phẩm Cần Đáp Ứng Điều Kiện Gì Để Tự Động Hóa Phát Huy?
Dây chuyền sơn tĩnh điện tự động phát huy khi sản phẩm lọt khổ buồng và lò, treo được trên móc tiêu chuẩn, hình dạng lặp lại, ít đổi màu và sản lượng đủ lấp kín tuyến xích. Hàng ngoài các điều kiện này thường được tách sang cụm phun riêng.
Vỏ tủ điện, thang máng cáp và kệ công nghiệp đều thuộc nhóm này.
Chi Phí Dây Chuyền Tự Động Phụ Thuộc Vào Những Yếu Tố Nào?
Chi phí dây chuyền sơn tĩnh điện tự động không có mức giá chung, vì nó cộng từ kích thước từng cụm thiết bị, mà kích thước đó do sản phẩm và sản lượng mục tiêu quyết định. Con số đáng tin chỉ có sau khảo sát tại xưởng.
Mức đầu tư chủ yếu do 5 nhóm yếu tố dưới đây chi phối:
- Kích thước và khối lượng sản phẩm: Quyết định khổ buồng, tiết diện lò và cỡ xích tải.
- Sản lượng mục tiêu: Quyết định tốc độ xích, từ đó quyết định chiều dài khoang và lò.
- Phương án tiền xử lý: Số khoang, kiểu phun hay nhúng thay đổi theo kim loại cần sơn.
- Nguồn nhiệt của lò: Lò gas và lò điện khác nhau cả về vốn lẫn chi phí vận hành.
- Số súng, kiểu thu hồi và số màu: Tuyến đổi màu nhiều cần buồng và cụm thu hồi dễ vệ sinh.
Khi so báo giá, chủ đầu tư nên hỏi rõ các hạng mục thường nằm ngoài gói thiết bị như máy nén khí, cấp thoát nước, điện, gas, và xử lý nước thải. Đây là chỗ hai bảng giá hay chênh nhau.
An Khanh Thiết Kế Và Lắp Đặt Dây Chuyền Tự Động Trọn Gói
Sơn tĩnh điện An Khanh nhận thiết kế, chế tạo và lắp đặt dây chuyền sơn tĩnh điện tự động trọn gói. Đội ngũ kỹ thuật An Khanh sẽ hỗ trợ tư vấn thiết kế cho chủ đầu tư cấu hình phù hợp dựa trên chính sản phẩm, sản lượng và mặt bằng của từng công trình thay vì áp dụng một khuôn mẫu chung chung. An Khanh không nhận sơn gia công thuê mà hướng tới việc chủ đầu tư tự vận hành dây chuyền.
Để hình dung rõ hơn, một dự án lắp đặt dây chuyền sơn tĩnh điện trọn gói từ An Khanh sẽ đi qua năm bước dưới đây:
- Khảo sát: Đo mặt bằng, nắm sản phẩm, sản lượng, số màu và nguồn điện, gas tại xưởng.
- Thiết kế: Lên cấu hình băng tải, buồng phun, thu hồi và lò sấy khớp với dữ liệu khảo sát.
- Chế tạo: Gia công các cụm thiết bị theo bản thiết kế đã chốt.
- Lắp đặt và chạy thử: Lắp tại xưởng, căn chỉnh thông số và chạy thử trên sản phẩm thật.
- Chuyển giao và đào tạo: Hướng dẫn vận hành, kiểm soát thông số và bảo trì để xưởng tự chủ.
Quy trình khép kín này giúp xưởng nhận về một dây chuyền sơn tĩnh điện tự động chạy được ngay, không phải tự loay hoay ghép nối thiết bị. Kinh nghiệm của An Khanh đến từ nhiều công trình có yêu cầu khác nhau, trong đó có một nhà máy tại Quảng Nam (cũ) với hệ thống hơn 2.000 m² và tuyến băng tải cho sản phẩm nặng từ 70 đến 200 kg. Với những sản phẩm nặng như vậy, hệ ray, trolley, bán kính cong và khoảng treo đều phải được kiểm tra cùng nhau, không thể chọn theo trọng lượng trung bình.
An Khanh đã lắp đặt hệ thống sơn tĩnh điện tự động ở cả ba miền, trong đó có 4 dự án tiêu biểu dưới đây:
- Tập đoàn SUNHOUSE (2017, 2020): Lắp đặt 3 hệ thống tự động tại KCN Ngọc Liệp, Hà Nội.
- Công ty TNHH SX Đồ Gia Dụng Sunhouse (2021, 2023): Hai hệ thống tự động công suất cao tại Long An (cũ) và Bình Dương (cũ).
- Công ty MAKITECH Đà Nẵng (2019): Hệ thống tự động công suất cao sơn kệ chứa hàng công nghiệp tại KCN Điện Nam Điện Ngọc.
- Công ty TNHH Minh Phát (2011): Hệ thống tự động sơn xe đẩy xuất khẩu sang Mỹ tại KCN Lê Minh Xuân, TP.HCM.
Bốn dự án trên trải từ kệ công nghiệp, hàng gia dụng tới xe đẩy xuất khẩu, và Sunhouse đã nhiều lần quay lại đặt thêm hệ thống. Ảnh dưới đây ghi lại giai đoạn dựng khung tại công trình.
Dự án: Dây chuyền sơn tĩnh điện tự động tại nhà xưởng khách hàng.
Hạng mục: Dựng khung đỡ, định vị các cụm thiết bị theo bản vẽ bố trí.
Phạm vi thực hiện: Khảo sát, thiết kế, chế tạo, lắp đặt, chạy thử và chuyển giao vận hành.
Với An Khanh, giá trị của một dây chuyền nằm ở khả năng kiểm soát cả chuỗi công đoạn chứ không nằm ở con số công suất in trên catalogue. Nếu chủ đầu tư đang cân nhắc đầu tư hoặc nâng cấp một dây chuyền sơn tĩnh điện tự động, hãy gọi An Khanh để được khảo sát tận xưởng và tư vấn cấu hình phù hợp.
>> Xem thêm về An Khanh: Công Ty Sơn Tĩnh Điện Uy Tín Tại TP.HCM
FAQ – Câu Hỏi Thường Gặp Về Dây Chuyền Sơn Tĩnh Điện Tự Động
Dưới đây là 5 câu hỏi chủ đầu tư thường đặt ra khi cân nhắc một dây chuyền sơn tĩnh điện tự động, từ chi phí, thời gian lắp đặt tới vật liệu và bảo trì.
1. Chi phí một dây chuyền tự động là bao nhiêu?
Chi phí tùy công trình vì phụ thuộc sản phẩm, sản lượng, số màu, mức tự động hóa và mặt bằng. An Khanh báo giá sau khi khảo sát để tránh cấu hình thừa hoặc thiếu so với nhu cầu thật của xưởng.
2. Lắp đặt và chạy thử mất bao lâu?
Thời gian tùy quy mô và độ phức tạp, được chốt trong bước thiết kế sau khảo sát, gồm cả chế tạo, lắp đặt và chạy thử trên sản phẩm thật trước khi bàn giao.
3. Có thể nâng cấp line thủ công lên bán tự động hoặc tự động không?
Có, tùy hiện trạng mặt bằng và thiết bị. An Khanh đánh giá line cũ rồi đề xuất phần bổ sung như băng tải, buồng phun, hệ thu hồi hoặc tủ điều khiển, thay vì bắt buộc thay mới toàn bộ.
4. Dây chuyền sơn tĩnh điện tự động sơn được vật liệu nào?
Phù hợp với thép, tôn mạ kẽm, nhôm và nhiều chi tiết kim loại khác. Kích thước và tải trọng cụ thể được tính khi thiết kế băng tải và buồng phun cho từng xưởng.
5. Bảo trì dây chuyền sơn tĩnh điện tự động gồm những việc gì?
Bảo trì định kỳ gồm vệ sinh béc phun, kiểm tra nồng độ bể hóa chất, bôi trơn xích tải, vệ sinh cyclone, kiểm tra đầu đốt, cảm biến nhiệt và xả nước đọng trong đường khí nén. An Khanh hướng dẫn từng việc khi chuyển giao dây chuyền sơn tĩnh điện tự động.
