Hệ thống phun sơn tĩnh điện là tổ hợp gồm 9 bộ phận nối tiếp nhau, từ khu xử lý bề mặt tới tủ điều khiển trung tâm, đưa chi tiết thô thành sản phẩm hoàn thiện. Lớp sơn có bám đều, ít hao bột và ổn định qua từng mẻ hay không phụ thuộc vào cách 9 bộ phận này được tính toán đồng bộ, chứ không nằm ở một thiết bị riêng lẻ.
Điểm nhiều chủ đầu tư hay hiểu lầm là coi hệ thống phun sơn tĩnh điện chỉ gồm súng và buồng phun. Trong thực tế, các lỗi thường gặp như bong tróc, rỗ bề mặt, bột bám không đều, đổi màu chậm hoặc hao bột cao lại bắt nguồn từ khí nén ẩm, bột cấp chập chờn hoặc lò sấy thiếu nhiệt. Đây chính là những khâu kỹ thuật ít được lưu tâm khi mua thiết bị.
Nội dung dưới đây lần lượt đi qua cấu tạo 9 bộ phận, trình tự vận hành 7 bước, nguyên nhân cần thiết kế đồng bộ cùng 3 cấp độ tự động hóa phổ biến. Phần cuối bài phân tích thời điểm xưởng nên quyết định đầu tư. Qua đó, chủ đầu tư có cơ sở vững chắc để đối chiếu cấu hình trước khi nhận báo giá.
Hệ Thống Phun Sơn Tĩnh Điện Là Gì?
Hệ thống phun sơn tĩnh điện là tổ hợp thiết bị dùng để phủ bột sơn lên bề mặt kim loại bằng lực hút tĩnh điện, rồi đóng rắn lớp bột đó thành màng phủ bằng nhiệt. Súng phun tích điện cho hạt bột, phôi kim loại được nối mass để hút giữ hạt sơn bám chắc, sau đó lò sấy làm bột nóng chảy và liên kết thành màng phủ bền bỉ. Cơ chế phóng điện corona, ma sát tribo và hiện tượng lồng Faraday đã được giải thích chi tiết trong bài nguyên lý sơn tĩnh điện. Trọng tâm bài viết này dành trọn để làm rõ cấu tạo thực tế cùng cách vận hành toàn tuyến.
Vì quy trình là một chuỗi nối tiếp, chỉ cần một khâu sai lệch thì độ bền của màng sơn thành phẩm sẽ lập tức bị kéo xuống. Do đó, các bộ phận của hệ thống phun sơn tĩnh điện dưới đây được sắp xếp theo đúng đường đi của sản phẩm trong xưởng.
Các Bộ Phận Cấu Thành Hệ Thống Phun Sơn Tĩnh Điện
Một hệ thống phun sơn tĩnh điện đầy đủ gồm 9 bộ phận, mỗi bộ phận đảm nhận một công đoạn riêng biệt. Khi thiết bị lắp sai quy chuẩn hoặc thiếu công suất, mỗi bộ phận đều để lại khuyết tật riêng trên bề mặt sơn. Bảng dưới đây tóm tắt nhiệm vụ của 9 bộ phận và dấu hiệu nhận biết khi thiết bị không đạt chuẩn:
| Bộ phận | Nhiệm vụ | Dấu hiệu khi không đạt |
|---|---|---|
| 1. Khu xử lý bề mặt | Tẩy dầu, tẩy gỉ, phốt phát hóa hoặc làm thụ động trước khi phun | Lớp sơn bong sau thời gian ngắn dù bột tốt |
| 2. Buồng phun | Giữ bột trong khoang phun, bảo vệ thợ, gom bột dư về cụm thu hồi | Bột bay ra ngoài, khó vệ sinh, đổi màu chậm |
| 3. Súng phun | Tích điện cho hạt bột và định hình tia phun | Bột không bám vào góc khuất, cạnh sắc |
| 4. Bộ cấp bột và bình chứa | Cấp lưu lượng bột ổn định cho súng | Lớp sơn dày mỏng không đều |
| 5. Khí nén và xử lý khí | Cấp khí đủ áp, sạch và khô cho súng cùng bộ cấp bột | Bột vón cục, tia phun chập chờn |
| 6. Cụm thu hồi bột và máy rây | Thu bột dư qua cyclone hoặc filter, rây lại để tái sử dụng | Hao bột cao, buồng phun nhanh bẩn |
| 7. Băng tải treo hoặc xe đẩy | Đưa sản phẩm qua từng công đoạn đúng nhịp | Dồn ứ trước lò, sản phẩm va chạm gây xước |
| 8. Lò sấy | Đóng rắn lớp bột bằng nhiệt theo đúng thời gian của từng loại bột | Sơn thiếu lửa, màu sai sắc, bề mặt không bóng |
| 9. Tủ điều khiển | Giám sát nhiệt độ lò, tốc độ băng tải, quạt hút và an toàn | Không phát hiện kịp sự cố |
9 bộ phận trên thực tế được gom thành 4 cụm thiết bị chính theo đường di chuyển của sản phẩm trong xưởng. Mỗi cụm giữ vai trò riêng biệt nhưng ảnh hưởng dây chuyền tới độ bóng, độ bám và mức tiêu hao vật tư. 4 mục dưới đây đi sâu vào từng cụm ở mức chủ đầu tư cần biết, đủ để đối chiếu cấu hình khi nhận báo giá hệ thống phun sơn tĩnh điện.
Khu Xử Lý Bề Mặt Trước Khi Phun
Xử lý bề mặt là công đoạn khởi đầu và quyết định trực tiếp tới độ bám dính của lớp màng sơn. Sản phẩm kim loại trước hết phải được tẩy sạch dầu mỡ và làm sạch gỉ sét. Tiếp theo là khâu xử lý hóa chất bề mặt trước khi sơn bằng phốt phát hóa hoặc thụ động hóa, tùy vật liệu nền là thép hay nhôm. Đối với dây chuyền sản lượng lớn, khu này thường bố trí dãy bể nhúng hoặc đường hầm phun hóa chất đặt ngay đầu tuyến treo, giúp chi tiết đi thẳng vào lò sấy khô rồi sang buồng phun.
Buồng Phun, Súng Phun Và Bộ Cấp Bột
Buồng phun, súng phun và bộ cấp bột tạo thành cụm tạo màng, nơi hạt sơn được nạp điện và định hình bám lên bề mặt kim loại. Về kích thước, Buồng phun sơn tĩnh điện phải vừa vặn với sản phẩm lớn nhất cùng cách bố trí trong xưởng. Khoang phun quá nhỏ gây khó thao tác đưa súng, còn khoang quá lớn lại tốn gió hút và mất nhiều thời gian vệ sinh khi đổi màu.
Đi cùng buồng là Súng phun sơn tĩnh điện, thiết bị tích điện cho hạt bột và kiểm soát tia phun bám sát biên dạng vật sơn. Khả năng bám dính của bột phụ thuộc vào điện áp nạp, lưu lượng khí tải cùng loại đầu phun. Bộ cấp bột đứng ngay sau súng trong chuỗi nguyên nhân: bột cấp chập chờn sẽ khiến tia phun giật cục và màng sơn dày mỏng không đều. Đây là hiện tượng nhiều xưởng gặp phải nhưng hay đổ nhầm cho súng hoặc bột sơn.
Khí Nén Và Cụm Thu Hồi Bột
Khí nén và cụm thu hồi là hai bộ phận quyết định độ ổn định của tia phun cùng tỷ lệ hao hụt vật tư của toàn xưởng. Nguồn khí nén cấp vào phải đủ áp suất, sạch dầu và khô ráo. Khí ẩm hoặc lẫn dầu làm bột vón cục trong bộ cấp và nghẹt súng, khiến tia phun bị ngắt quãng. Vì vậy, máy sấy khí cùng bộ lọc dầu là trang bị bắt buộc cho mọi quy mô xưởng.
Lượng bột dư bay lơ lửng được hút gom qua hệ thống cyclone thu hồi bột sơn hoặc dàn filter, rây lại để tái sử dụng tuần hoàn. Cụm thu hồi hoạt động kém khiến tiền bột thất thoát nhanh, buồng phun nhanh bẩn và kéo dài thời gian dừng máy mỗi lần đổi màu.
Lò Sấy, Băng Tải Treo Và Tủ Điều Khiển
Lò sấy, băng tải cùng tủ điều khiển là những bộ phận đảm nhận khâu hoàn thiện màng sơn và duy trì nhịp độ sản xuất. Về khâu sấy, Lò sấy sơn tĩnh điện đóng rắn lớp bột ở 180 đến 200°C trong 15 đến 20 phút tùy loại bột. Nhiệt độ cần giữ đều trên toàn bộ chiều dài lò với công suất đáp ứng trọn vẹn sản lượng cao nhất. Đây là khâu nhiều xưởng muốn bớt chi phí nhưng lại tác động trực tiếp tới độ bám và độ bóng thành phẩm.
Băng tải treo hoặc xe đẩy định hình nhịp vận chuyển: ray treo tay hợp với xưởng nhỏ linh hoạt sản phẩm, còn băng tải overhead liên tục là giải pháp cho sản lượng lớn. Tủ điều khiển gom nhiệt độ lò, tốc độ xích tải, trạng thái quạt hút và các cơ chế an toàn về một điểm. Nhờ đó, người vận hành có thể kiểm soát các thông số kỹ thuật của hệ thống phun sơn tĩnh điện một cách chủ động.
Hệ Thống Phun Sơn Tĩnh Điện Vận Hành Theo Trình Tự Nào?
Hệ thống phun sơn tĩnh điện vận hành tuần tự theo 7 bước nối tiếp nhau từ chuẩn bị phôi thô cho tới khâu hoàn thiện xuất xưởng. Nắm vững thứ tự này giúp chủ đầu tư dễ dàng kiểm soát chất lượng và truy đúng vị trí phát sinh lỗi khi lớp sơn không đạt, và 7 bước đó là:
- Làm sạch và xử lý hóa chất bề mặt kim loại bằng tẩy dầu, tẩy gỉ, phốt phát hóa hoặc làm thụ động.
- Treo hoặc gá phôi lên băng tải, xe đẩy và nối mass tiếp địa để sản phẩm dẫn điện tốt.
- Cấp bột sơn vào súng phun, cài đặt mức điện áp và lưu lượng khí phù hợp với chi tiết gia công.
- Súng phun nạp điện tích cho hạt bột, đám mây sơn hút bám đều lên bề mặt phôi nhờ lực hút tĩnh điện.
- Hút gom lượng bột dư thừa về cyclone hoặc filter lọc, đưa qua máy rây sạch để tái sử dụng tuần hoàn.
- Đưa sản phẩm vào lò sấy ở nhiệt độ và thời gian chuẩn mực để lớp bột nóng chảy rồi đóng rắn.
- Chờ chi tiết nguội tự nhiên, tiến hành đo độ bóng, kiểm tra độ dày màng sơn và màu sắc trước khi xuất xưởng.
Khi lớp sơn phát sinh khuyết tật, xưởng không nên vội vã kết luận là do bột kém phẩm cấp hay do thợ phun non tay. Phương pháp chẩn đoán chuẩn mực là truy ngược từng khâu theo đúng 7 bước của hệ thống phun sơn tĩnh điện. Trong đó, hệ thống khí nén và khâu tiền xử lý hóa chất thường là hai vị trí dễ bị bỏ sót nhất.
Vì Sao Hệ Thống Phun Sơn Tĩnh Điện Cần Được Thiết Kế Và Thi Công Đồng Bộ?
Hệ thống phun sơn tĩnh điện bắt buộc phải thiết kế đồng bộ vì thông số kỹ thuật của thiết bị này luôn quyết định trực tiếp hiệu năng của thiết bị kia. Lưu lượng khí nén, công suất lò sấy, tốc độ xích tải, kích thước buồng phun và tỷ lệ thu hồi bột phải được tính toán ăn khớp theo sản lượng cùng kích thước sản phẩm thực tế. Mua gom từng thiết bị rời rạc rồi tự lắp ghép là cách nhiều xưởng từng làm, và đây là 5 hệ quả thường gặp nhất:
- Súng phun cao cấp nhưng khí nén tụt áp hoặc nhiễm ẩm làm tia phun chập chờn và bột vón cục.
- Buồng phun không khớp kích thước sản phẩm khiến bụi sơn thất thoát ra ngoài, gây hao tốn vật tư.
- Cụm thu hồi kém làm tỷ lệ hao hụt tăng nhanh, buồng phun mau bẩn và đổi màu mất nhiều thời gian.
- Lò sấy non nhiệt hoặc thiếu dung tích khiến phôi dồn ứ trước cửa lò, làm gián đoạn cả tuyến sản xuất.
- Băng tải hoặc xe đẩy không phù hợp khiến nhịp luân chuyển bị nghẽn, phôi dễ va chạm trầy xước trước khi vào lò.
Cả 5 hệ quả trên đều bắt nguồn từ việc chọn máy theo danh mục bán sẵn thay vì xuất phát từ nhu cầu thực tế của nhà xưởng. Một hệ thống phun sơn tĩnh điện vận hành ổn định không phải là phép cộng của những thiết bị đắt nhất, mà là sự phối hợp vừa vặn giữa từng công đoạn. Đây chính là lý do An Khanh luôn cung cấp dịch vụ tư vấn thiết kế dây chuyền sơn tĩnh điện trọn gói, tiến hành đo đạc mặt bằng kỹ lưỡng trước khi đưa ra cấu hình đề xuất.
Các Loại Hệ Thống Phun Sơn Tĩnh Điện Phổ Biến
Trên thị trường hiện nay, hệ thống phun sơn tĩnh điện được phân thành 3 cấp độ tự động hóa phổ biến, gồm thủ công, bán tự động và dây chuyền tự động khép kín. Việc lựa chọn cấu hình nào phụ thuộc trực tiếp vào sản lượng, biên dạng chi tiết, diện tích mặt bằng cùng định hướng phát triển của doanh nghiệp. Bảng dưới đây so sánh ưu điểm và giới hạn của 3 cấp độ tự động hóa thường gặp:
| Loại hệ thống | Phù hợp với | Ưu điểm và giới hạn |
|---|---|---|
| 1. Thủ công | Xưởng nhỏ, sản phẩm đa dạng, đơn hàng thay đổi thường xuyên, ngân sách vừa phải | Linh hoạt, dễ đổi màu; phụ thuộc tay nghề thợ, khó giữ độ đồng đều giữa các ca |
| 2. Bán tự động | Xưởng đã có sản lượng ổn định, muốn giảm nhân công nhưng vẫn xử lý nhiều loại sản phẩm | Súng tự động phun mặt phẳng lớn, thợ phun bù các góc phức tạp; mức đầu tư vừa phải |
| 3. Tự động và dây chuyền khép kín | Nhà máy sản lượng lớn, sản phẩm tương đối đồng nhất, yêu cầu cao về năng suất và độ đồng đều | Chi phí đầu tư ban đầu cao hơn đáng kể; chi phí vận hành theo sản phẩm thấp hơn, chất lượng ổn định |
Bên cạnh 3 cấp độ trên, xưởng có phôi kích thước đặc thù hoặc mặt bằng góc cạnh có thể chọn cấu hình thiết kế riêng theo hiện trạng. Điều này đòi hỏi đơn vị chế tạo phải khảo sát kỹ lưỡng để đưa ra phương án gia công cơ khí phù hợp nhất. Dù chọn mô hình nào, điều cốt lõi chủ đầu tư cần cân nhắc trước tiên là xưởng đã tới thời điểm thích hợp để đầu tư hệ thống phun sơn tĩnh điện riêng hay chưa.
Khi Nào Nên Đầu Tư Hệ Thống Phun Sơn Tĩnh Điện?
Thời điểm phù hợp nhất để đầu tư hệ thống phun sơn tĩnh điện là khi chi phí thuê ngoài tăng cao, sản lượng ổn định và yêu cầu kiểm soát chất lượng trở nên cấp bách. Không phải xưởng nào cũng cần đầu tư hệ thống sơn tĩnh điện ngay lập tức. Quyết định đầu tư chỉ thực sự đem lại hiệu quả kinh tế rõ rệt khi doanh nghiệp nằm trong 5 tình huống sau:
- Chi phí gia công ngoài tăng cao, đồng thời tiến độ giao hàng và chất lượng hoàn thiện từ đối tác khó kiểm soát.
- Sản lượng gia công duy trì ở mức ổn định, đòi hỏi chủ động điều phối tiến độ nội bộ thay vì phụ thuộc bên ngoài.
- Sản phẩm yêu cầu lớp phủ bền chắc, đều màu và chống gỉ tốt, đặc biệt đối với hàng xuất khẩu hoặc chuỗi phân phối lớn.
- Quy trình sản xuất cũ đang làm thất thoát lượng bột lớn do trang thiết bị thủ công đã xuống cấp.
- Nhà máy có định hướng phát triển lâu dài, cần dây chuyền có thể mở rộng công suất về sau mà không phải làm lại từ đầu.
Trường hợp sản lượng còn ít và chưa ổn định, gia công ngoài hoặc đầu tư buồng phun thủ công nhỏ sẽ là bước đi an toàn cho dòng vốn. Khi sản lượng đã vững vàng, việc chọn đơn vị khảo sát tận nơi và bàn giao trọn gói từ khâu tiền xử lý, buồng phun tới lò sấy là ưu tiên hàng đầu. Dự án hệ thống phun sơn tĩnh điện dưới đây là một ví dụ tiêu biểu mà An Khanh từng triển khai:

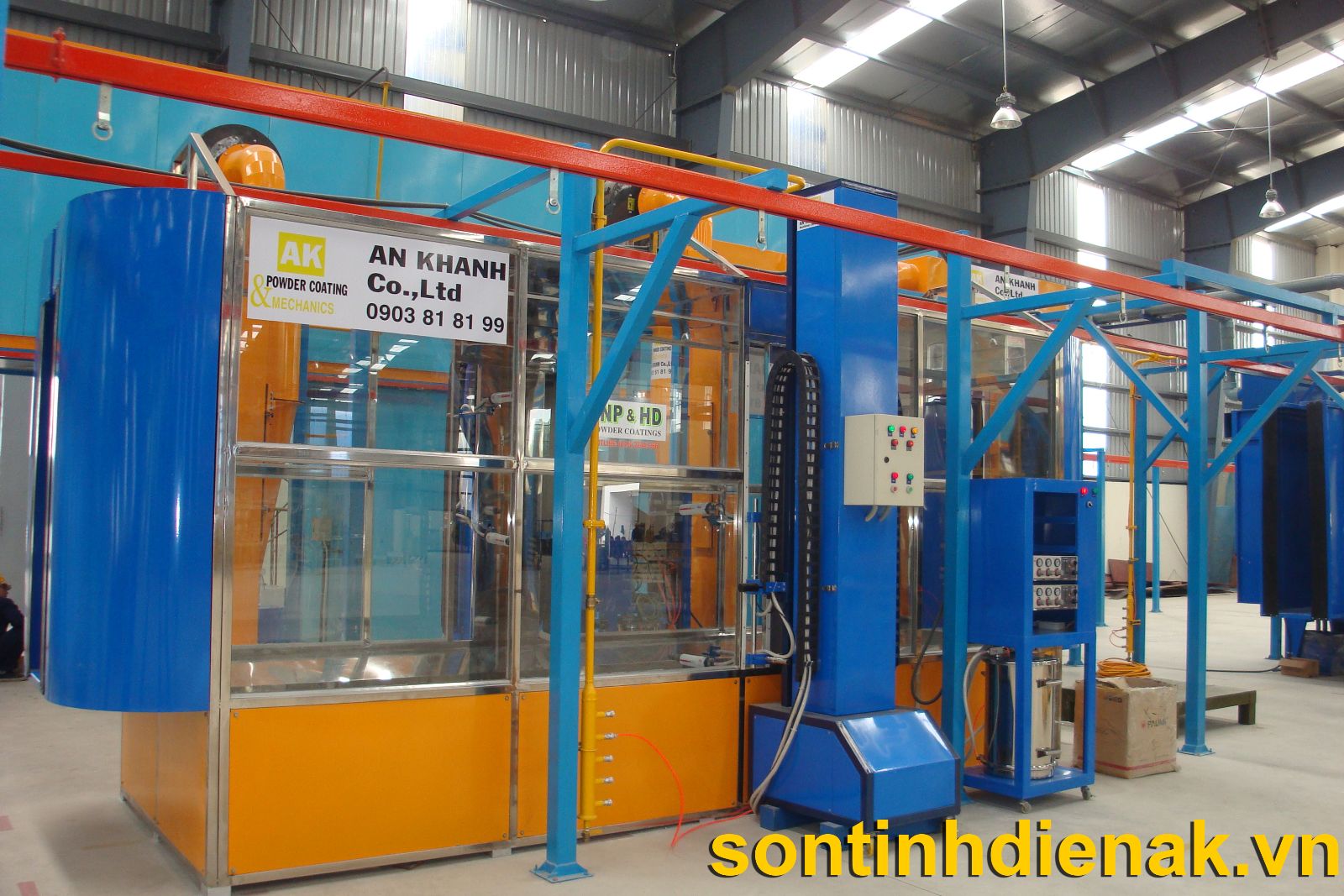

Dự án: Công ty Makitech, KCN Điện Nam Điện Ngọc, Đà Nẵng, năm 2019
Hạng mục: hệ thống sơn tĩnh điện tự động cho sản phẩm kệ chứa hàng công nghiệp
Phạm vi thực hiện: thiết kế, chế tạo và lắp đặt
Các cụm thiết bị trong ảnh được kết nối nhịp nhàng theo một tuyến băng tải treo, từ khu xử lý hóa chất qua buồng phun tới lò sấy. Đây là kết quả của việc tính toán đồng bộ ngay từ khâu thiết kế bản vẽ kỹ thuật. Đó cũng là yêu cầu quan trọng mà chủ đầu tư nên đối chiếu kỹ càng trước khi ký kết hợp đồng thi công.
Câu Hỏi Thường Gặp Về Hệ Thống Phun Sơn Tĩnh Điện
Dưới đây là 4 câu hỏi mà đội ngũ kỹ thuật An Khanh thường xuyên nhận được khi trao đổi với các chủ đầu tư về hệ thống phun sơn tĩnh điện, kèm lời giải đáp chi tiết:
Xưởng Nhỏ Có Nên Đầu Tư Hệ Thống Phun Sơn Tĩnh Điện Không?
Xưởng nhỏ hoàn toàn nên đầu tư một hệ thống phun sơn tĩnh điện thủ công nhỏ nếu sản lượng gia công mỗi tháng duy trì đều đặn và chi phí thuê ngoài đang làm giảm lợi nhuận. Một cấu hình buồng phun thủ công kèm cyclone thu hồi gọn gàng sẽ giúp chủ động tiến độ giao hàng và giảm bớt phụ thuộc. Ngược lại, nếu đơn hàng còn bấp bênh và khối lượng phôi ít, doanh nghiệp nên ưu tiên thuê gia công ngoài để tối ưu chi phí cố định cho tới khi thị trường ổn định.
Vì Sao Hệ Thống Phun Tốt Nhưng Sơn Vẫn Bị Lỗi?
Lớp sơn bị lỗi thường do sự thiếu đồng bộ của cả chuỗi thiết bị chứ hiếm khi bắt nguồn từ riêng khẩu súng phun. Những nguyên nhân thực tế hay gặp gồm bề mặt kim loại tẩy rửa chưa sạch dầu gỉ, khí nén bị ẩm làm bột vón cục, hoặc lò sấy chưa đủ nhiệt theo yêu cầu. Do đó, khi màng sơn gặp khuyết tật, kỹ thuật viên nên truy xét tuần tự theo đúng 7 bước của hệ thống phun sơn tĩnh điện thay vì vội vàng thay đổi loại bột hay thay thợ.
An Khanh Có Nhận Sơn Gia Công Không?
An Khanh không nhận sơn gia công. Doanh nghiệp định vị là đơn vị chuyên sâu về tư vấn, thiết kế, chế tạo và lắp đặt trọn gói hệ thống phun sơn tĩnh điện cùng dây chuyền tự động. Nhờ đó, chủ đầu tư hoàn toàn tự chủ năng lực sản xuất ngay tại xưởng của mình.
Muốn Báo Giá Hệ Thống Phun Sơn Tĩnh Điện, Chủ Đầu Tư Cần Cung Cấp Thông Tin Gì?
Để nhận được phương án báo giá sát thực tế nhất, chủ đầu tư cần cung cấp kích thước phôi lớn nhất, sản lượng dự kiến mỗi ca cùng số lượng màu sơn thường dùng. Ngoài ra, thông tin về diện tích mặt bằng, chiều cao trần xưởng, nguồn điện, nguồn khí nén hiện có và nhiên liệu đốt lò mong muốn sẽ là căn cứ then chốt. Đầy đủ các dữ liệu này giúp kỹ sư An Khanh tính toán chính xác công suất thiết bị, tránh phát sinh chi phí thừa.
Bốn câu hỏi trên làm rõ các băn khoăn cốt lõi trước khi chủ đầu tư lập dự toán ngân sách. Nắm vững bản chất kỹ thuật sẽ giúp doanh nghiệp đưa ra quyết định đầu tư an toàn và hiệu quả nhất.
