Lò sấy khô tự động là thiết bị gia nhiệt đặt ngay sau bể rửa cuối của khâu xử lý hóa chất trong dây chuyền sơn tĩnh điện. Lò dùng khí nóng tuần hoàn để đuổi hết nước còn đọng trên sản phẩm trước khi sản phẩm vào buồng phun. Sản phẩm treo trên xích tải đi xuyên qua lò theo nhịp của cả dây chuyền, không cần công nhân mở cửa lò hay đẩy xe hàng.
Điểm hay bị hiểu lầm là coi lò sấy khô và lò đóng rắn là một, hoặc nghĩ lò sấy khô càng nóng càng tốt. Thực tế, lò chỉ cần đưa bề mặt sản phẩm lên đủ nhiệt để nước bay hơi hết, hoặc tới mức hóa chất tiền xử lý yêu cầu nếu lớp phủ cần sấy kích hoạt. Nhiệt dư vừa tốn nhiên liệu vừa khiến sản phẩm vào buồng phun khi còn nóng, làm lớp bột bám dày hơn mức cần.
Bài viết dưới đây sẽ đi lần lượt qua vai trò của lò trong dây chuyền, cấu tạo, cách vận hành, mốc nhiệt độ và thời gian sấy, khác biệt với lò sấy theo mẻ, rồi tới hình ảnh lò sấy khô tự động An Khanh lắp đặt cho SUNHOUSE.
Vai Trò Của Lò Sấy Khô Tự Động Trong Dây Chuyền Sơn Tĩnh Điện
Lò sấy khô tự động là chốt chặn cuối cùng của khâu tiền xử lý. Sản phẩm rời bể rửa cuối vẫn còn nước bám trên bề mặt, trong khe và quanh mối hàn. Lò phải đuổi hết lượng nước này trước khi sản phẩm tới buồng phun, vì bề mặt còn ẩm thì bột sơn không bám đúng cách.
Nhiệm vụ chính của lò là sấy khô bề mặt sản phẩm sau khi đã được làm sạch tại hệ thống xử lý hóa chất tự động. Hướng dẫn kỹ thuật của hãng bột IFS Coatings cho biết nước đọng trên chi tiết càng lâu thì bề mặt càng dễ nổi lớp gỉ chớp (flash rust). Sấy khô nhanh vừa giảm nguy cơ này, vừa làm chi tiết ấm lên một chút trước khi phun bột (IFS Coatings, Types of Powder Coating Pretreatments).
Trên một dây chuyền sơn tĩnh điện tự động, xích tải đưa sản phẩm từ khâu hóa chất qua lò sấy khô, tới buồng phun sơn tĩnh điện tự động rồi vào lò đóng rắn. Lò sấy khô đuổi nước sau tiền xử lý, còn lò sấy sơn tĩnh điện tự động phía sau buồng phun nung lớp bột ở khoảng 180-200°C tùy loại bột để bột chảy màng và đóng rắn. Vì vậy, khi đặt hàng, chủ đầu tư nên nói rõ lò dùng cho khâu nào.

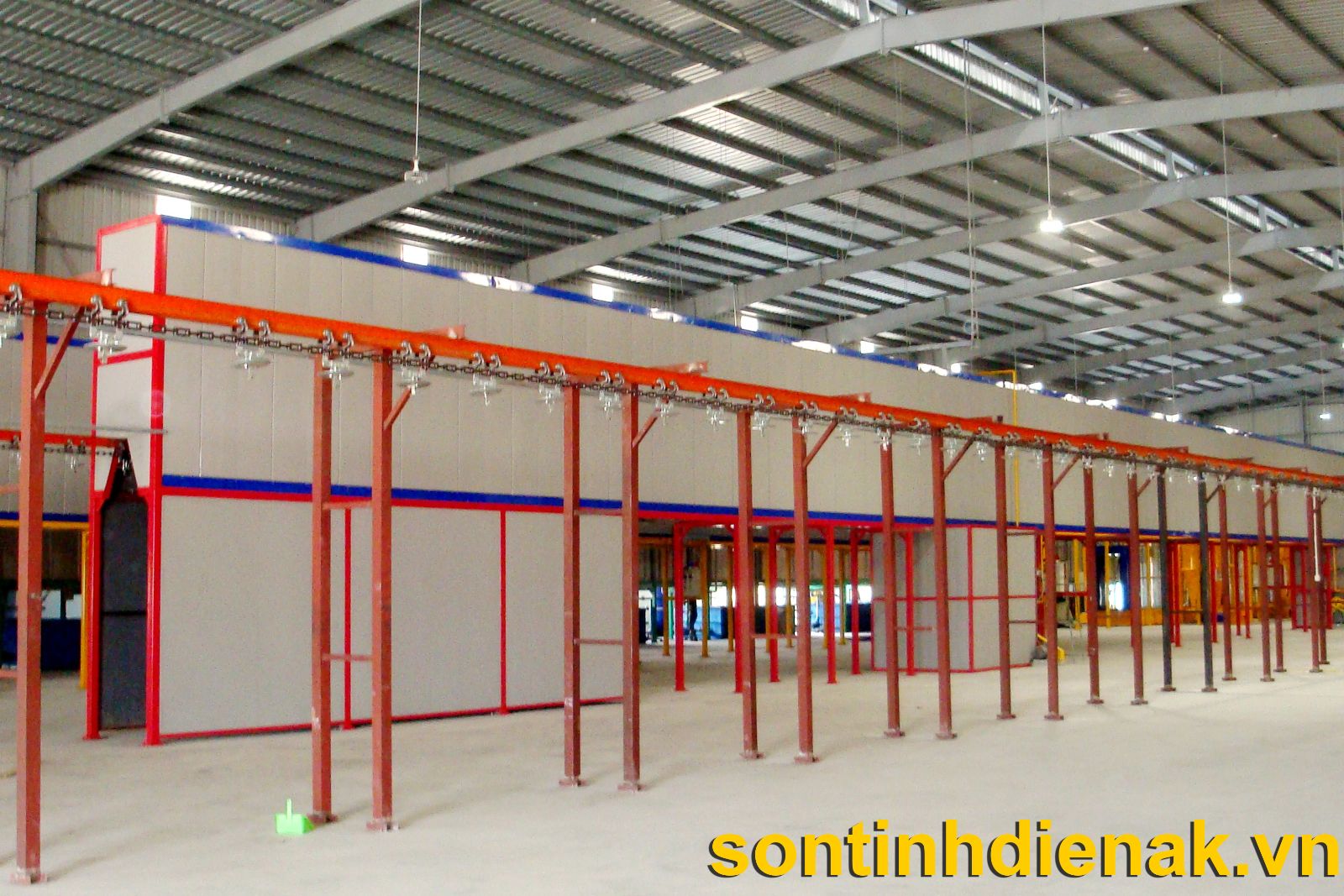

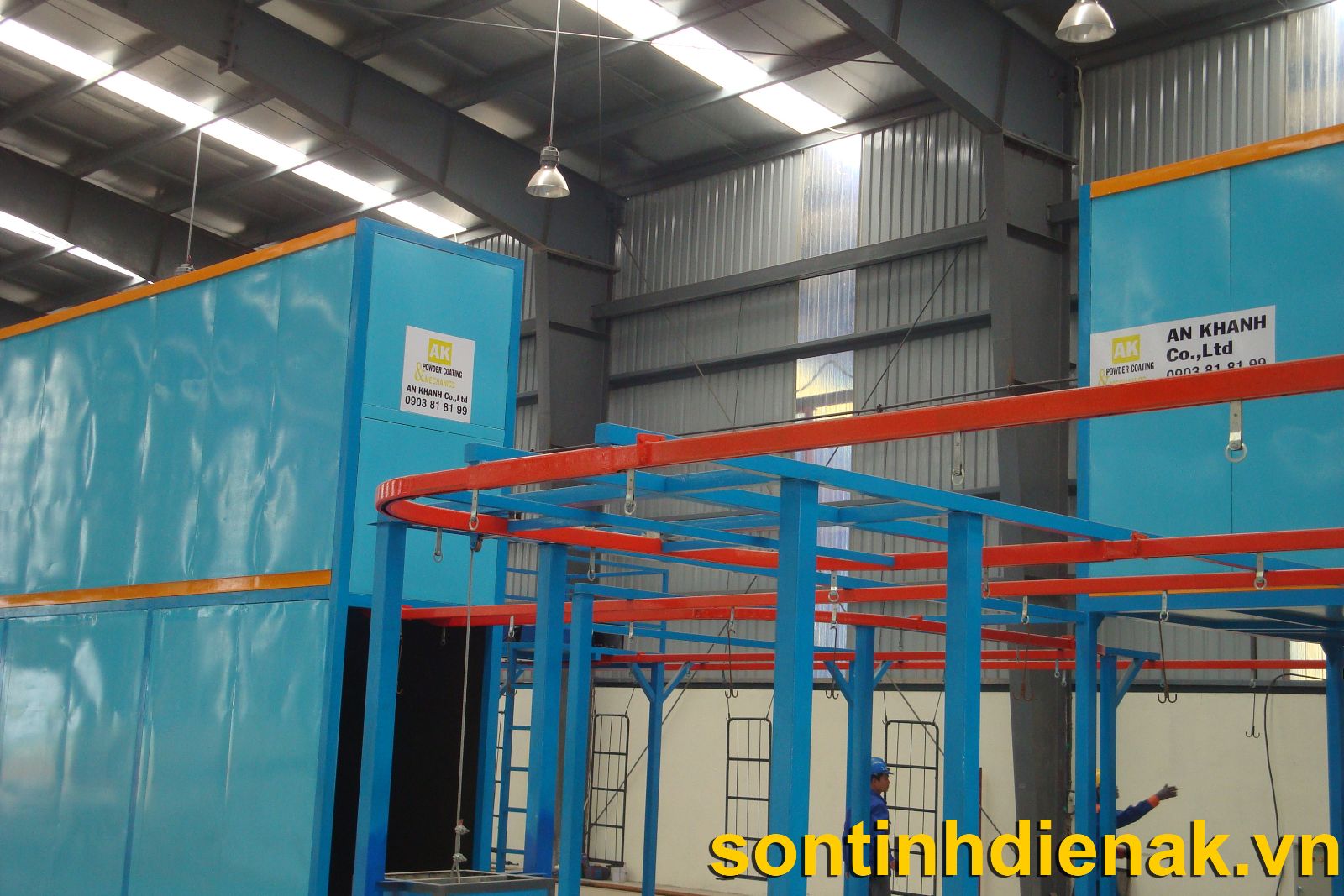

Ảnh trên cho thấy lò sấy khô nằm trên cùng tuyến xích tải với các khâu khác. Vị trí này quyết định cấu tạo và cách tính kích thước lò ở các phần tiếp theo.
Cấu Tạo Lò Sấy Khô Tự Động Gồm Những Bộ Phận Nào?
Cấu tạo lò sấy khô tự động gồm sáu bộ phận chính, chia thành hai cụm: thân lò giữ nhiệt và cụm gia nhiệt tạo và đưa khí nóng tới sản phẩm. Mỗi bộ phận quyết định một thông số riêng khi thiết kế, từ lượng nhiệt thất thoát qua vách tới độ đều của dòng khí quanh sản phẩm.
Dưới đây là 6 bộ phận chính của một lò sấy khô tự động do An Khanh chế tạo:
- Vỏ lò panel cách nhiệt: Các tấm panel cách nhiệt lắp ghép theo module tạo thành vỏ lò, giữ nhiệt và cho phép nối dài lò khi cần.
- Buồng đốt rời: Buồng đốt đặt tách bên hông thân lò, nên kỹ thuật viên bảo trì cụm đốt từ bên ngoài.
- Đầu đốt gas: Đầu đốt lắp trên vách buồng đốt, bật, tắt hoặc giảm lửa theo tín hiệu nhiệt độ từ tủ điều khiển.
- Đường ống khí nóng tuần hoàn: Hệ ống dẫn khí nóng vào khoang sấy rồi hút về buồng đốt, để nhiệt được dùng nhiều vòng.
- Quạt tuần hoàn đối lưu: Quạt giữ dòng khí nóng chuyển động liên tục quanh sản phẩm, vì nước bay hơi nhanh nhờ cả nhiệt lẫn gió.
- Chân đế và khung đỡ: Khung thép đỡ thân lò ở đúng cao độ của tuyến xích tải.
Trong sáu bộ phận trên, vỏ lò giữ nhiệt, khung đỡ giữ thân lò đúng cao độ xích tải, bốn bộ phận còn lại tạo nhiệt và đưa nhiệt tới sản phẩm. Vỏ lò và cụm gia nhiệt cùng quyết định lò tốn bao nhiêu nhiên liệu và sản phẩm có khô đều hay không, nên được phân tích riêng ở hai mục dưới đây.
Vỏ Lò Panel Và Cửa Lò Cho Xích Tải Đi Qua
Vỏ lò sấy khô tự động làm bằng panel cách nhiệt lắp ghép trên khung thép, có cửa lò để xích tải đưa sản phẩm vào và ra liên tục. Kích thước cửa lò được tính theo sản phẩm lớn nhất treo trên xích, cộng khoảng hở để sản phẩm lắc nhẹ vẫn không chạm vách.
Vách panel càng kín, mối ghép càng khít thì khí nóng càng ít thoát ra và đầu đốt càng ít phải bật lại. Trên dây chuyền tự động An Khanh chế tạo, xích tải có thể quay đầu ngay trong lò sấy khô, nhờ đó sản phẩm đi đủ quãng đường sấy trong một thân lò ngắn hơn.
Cụm Gia Nhiệt Của Lò Sấy Khô Tự Động: Buồng Đốt, Đầu Đốt Và Tủ Điều Khiển
Cụm gia nhiệt của lò sấy khô tự động gồm buồng đốt bên hông lò, đầu đốt gas, quạt và đường ống khí nóng tuần hoàn, cùng tủ điều khiển nhiệt độ. Tủ điều khiển đọc nhiệt độ trong lò rồi bật, tắt hoặc giảm lửa đầu đốt để giữ đúng mức đã cài.

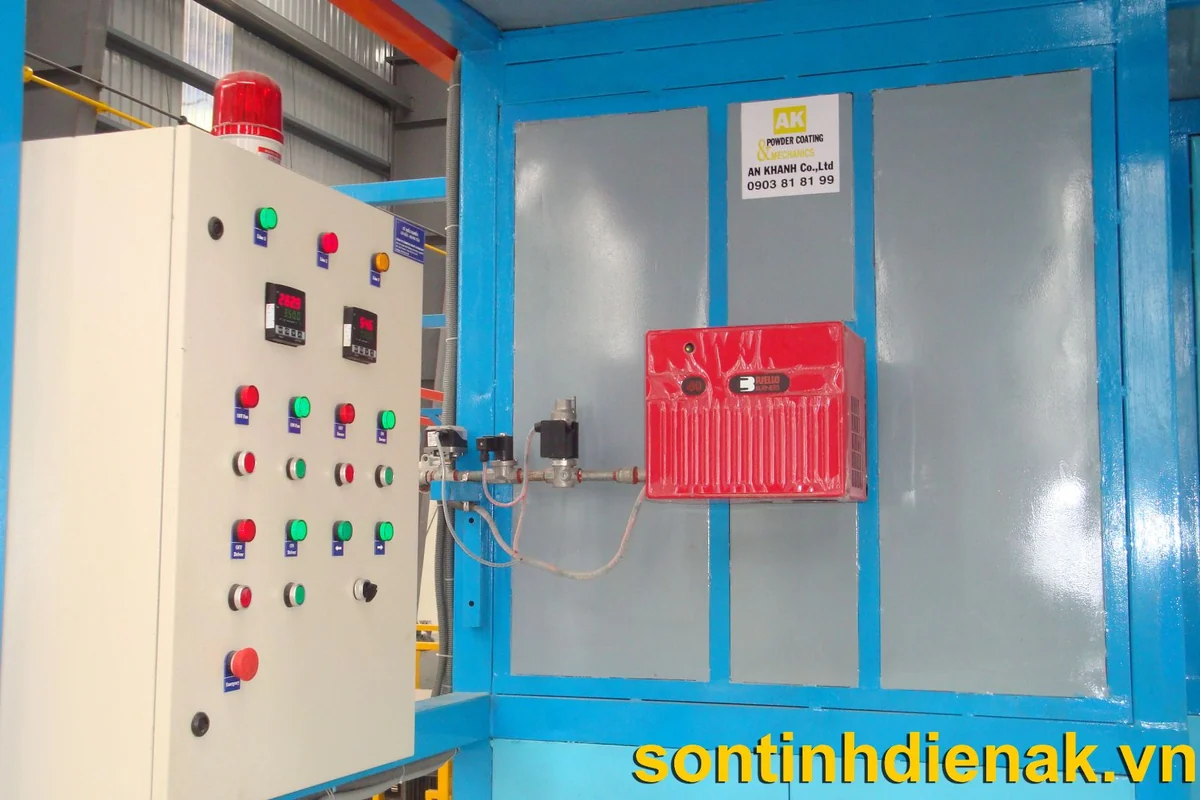

Đầu đốt trong ảnh mang nhãn Riello, hãng đầu đốt có nhà máy gốc tại Legnago, Ý. Đường gas trước đầu đốt đi qua cụm van điện từ, nên gas chỉ được cấp khi tủ điều khiển cho phép. Cấu tạo từng thiết bị của cụm này cùng trình tự khởi động an toàn được phân tích riêng trong bài hệ thống lò đốt trong lò sấy khô sơn tĩnh điện.
Lò Sấy Khô Tự Động Vận Hành Như Thế Nào?
Lò sấy khô tự động vận hành liên tục theo nhịp xích tải: sản phẩm rời bể rửa cuối, đi qua khoang khí nóng trong thời gian định sẵn rồi tự ra lò để tới buồng phun. Tủ điều khiển giữ nhiệt độ, còn chiều dài đường xích trong lò và tốc độ xích quyết định thời gian sấy.
Một vòng sấy khô trên dây chuyền tự động diễn ra theo 4 bước sau:
Bước 1. Để ráo sau bể rửa cuối: Sản phẩm treo trên xích tải rời bể rửa cuối và để nước thừa chảy bớt trước khi vào cửa lò, nhờ đó lò không phải tốn nhiệt cho phần nước có thể tự rơi xuống.
Bước 2. Gia nhiệt trong khoang sấy: Quạt tuần hoàn thổi khí nóng từ buồng đốt qua bề mặt sản phẩm. Nước trên mặt phẳng bay hơi trước, nước đọng trong khe, lỗ và mối ghép chồng mí bay hơi sau.
Bước 3. Giữ nhiệt tự động: Người vận hành cài nhiệt độ và tốc độ xích theo từng nhóm sản phẩm; trong ca, tủ điều khiển tự giữ nhiệt nên người vận hành chủ yếu theo dõi đồng hồ và đèn báo.
Bước 4. Ra lò và nguội bớt: Sản phẩm tự ra khỏi cửa lò theo xích tải, rồi cần một đoạn xích đủ dài để nguội bớt trước khi vào buồng phun, vì sản phẩm còn nóng hút nhiều bột hơn và làm màng sơn dày lên.
Khác biệt dễ thấy nhất so với lò sấy theo mẻ nằm ở bước 4: không có chuông báo hết giờ hay thao tác mở cửa lấy hàng, vì tốc độ xích đã định sẵn thời gian mỗi sản phẩm nằm trong lò. Cũng vì vậy, tốc độ của lò sấy khô phải tính chung với tốc độ của hệ thống xích tải và của cả dây chuyền.
Nhiệt Độ Và Thời Gian Sấy Khô Bao Nhiêu Là Đủ?
Nhiệt độ lò sấy khô nên ở quanh 121°C (250°F) nếu lò đủ thời gian và gió, và chu kỳ sấy thường dưới 10 phút (Products Finishing). Mốc tối thiểu là bề mặt sản phẩm đạt 100°C để nước bay hơi; mức cụ thể phụ thuộc hình dạng sản phẩm và hóa chất tiền xử lý đang dùng.
Các mốc tham chiếu từ tài liệu kỹ thuật ngành sơn bột được tóm tắt thành 4 thông số trong bảng dưới đây, kèm ý nghĩa của từng mốc khi đầu tư lò:
| Thông số | Mốc tham chiếu | Ý nghĩa khi đầu tư lò |
|---|---|---|
| 1. Nhiệt độ bề mặt sản phẩm tối thiểu | 100°C (212°F) để nước bay hơi; ít nhất 121°C (250°F) nếu lớp sealer gốc polymer cần kích hoạt | Lò phải nâng được chính sản phẩm lên mốc này, không chỉ không khí trong lò |
| 2. Nhiệt độ lò tham chiếu | Khoảng 121°C (250°F) khi đủ thời gian và gió | Lò thiếu gió hoặc thiếu chiều dài thường phải chạy nóng hơn, tốn nhiên liệu hơn |
| 3. Thời gian sấy | Thường dưới 10 phút | Nhân với tốc độ xích ra chiều dài đường xích trong lò |
| 4. Nhiệt độ sản phẩm khi vào buồng phun | Lý tưởng dưới 38°C (100°F) | Cần đoạn xích nguội sau lò để màng sơn không dày bất thường |
Mốc 1 và mốc 4 lấy từ tạp chí ngành sơn bột Powder Coated Tough (Part Cooling Techniques & Why), mốc 2 và mốc 3 lấy từ Products Finishing. Bốn mốc này cho thấy lò sấy khô đạt yêu cầu phải đưa sản phẩm qua mốc 100°C đủ lâu để khô hẳn, rồi trả sản phẩm ra ở nhiệt độ đủ thấp cho buồng phun. Products Finishing cũng khuyên chạy lò ở mức nhiệt hiệu quả thấp nhất để bảo vệ lớp phủ chuyển hóa và tiết kiệm năng lượng.
Sản phẩm có khe kín, ống hở đầu hoặc mối ghép chồng mí là trường hợp khó nhất, vì nước đọng bên trong có thể cần nhiệt cao hơn mới thoát ra hết. Vì vậy, nhiệt độ và thời gian của cả lò nên tính theo nhóm sản phẩm khó sấy nhất trong danh mục hàng của nhà xưởng.
Ví dụ, dây chuyền chạy xích 2 m/phút và cần 8 phút sấy thì đường xích trong lò dài 16 m; khi xích quay đầu ngay trong lò, thân lò chỉ cần dài khoảng một nửa quãng đường đó. Công suất đầu đốt được tính theo tải nhiệt của cả lò, lớn nhất là khối lượng thép, móc treo và xích đi qua mỗi giờ, cộng nhiệt thất thoát qua vỏ lò và khí hút thải.
Lò Sấy Khô Tự Động Khác Lò Sấy Khô Theo Mẻ Ở Điểm Nào?
Lò sấy khô tự động chạy liên tục trên xích tải của dây chuyền, còn lò sấy khô theo mẻ nhận sản phẩm treo trên xe goòng đẩy vào lò, đóng cửa rồi mới sấy. Cách đưa hàng khác nhau kéo theo khác biệt về nhân công, nhịp sản xuất và quy mô xưởng phù hợp.

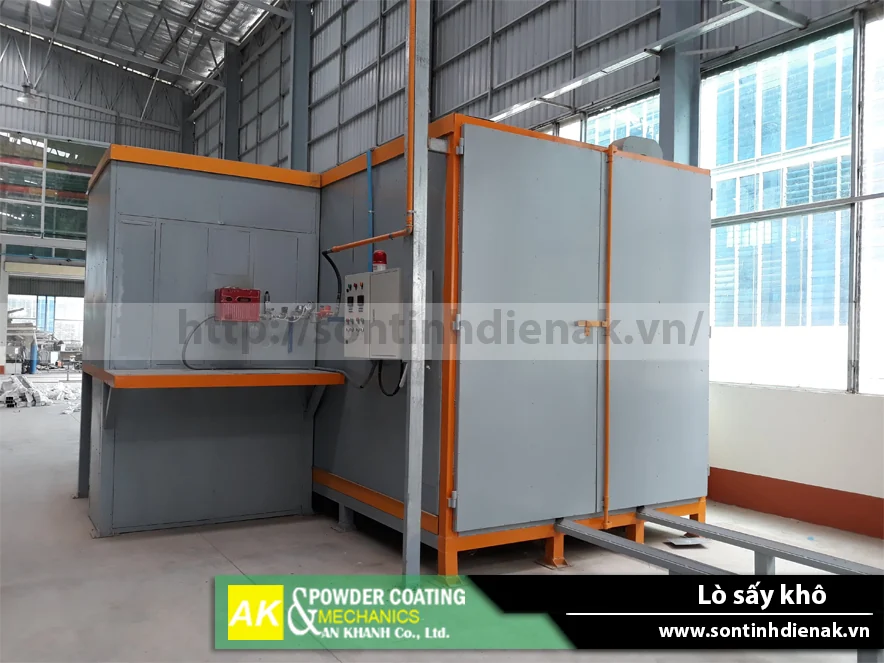

Lò trong ảnh là loại theo mẻ An Khanh đã lắp, sản phẩm vào lò trên xe goòng. Lò sấy khô tự động và lò sấy khô theo mẻ được so sánh theo 4 tiêu chí trong bảng dưới đây:
| Tiêu chí | Lò sấy khô tự động | Lò sấy khô theo mẻ |
|---|---|---|
| 1. Cách đưa sản phẩm vào lò | Treo trên xích tải, đi qua lò liên tục | Treo trên xe goòng, đẩy vào lò rồi đóng cửa |
| 2. Nhân công | Không cần người đẩy xe hay đóng mở cửa lò | Công nhân đẩy xe, đóng mở cửa, canh giờ từng mẻ |
| 3. Nhịp sản xuất | Đồng bộ với tốc độ xích của cả dây chuyền | Ngắt quãng theo từng mẻ |
| 4. Phù hợp với | Nhà máy sản lượng lớn, chạy dây chuyền tự động | Xưởng sản lượng vừa và nhỏ, sản phẩm nặng hoặc cồng kềnh |
Theo bảng trên, lò sấy khô tự động có lợi thế rõ nhất ở nhân công và nhịp sản xuất, trong khi lò theo mẻ có cấu tạo đơn giản hơn, dễ bảo trì và linh hoạt với sản phẩm cồng kềnh. Đổi lại, lò tự động có chi phí đầu tư ban đầu cao hơn và phải thiết kế riêng theo sản phẩm, sản lượng và mặt bằng. Cùng logic chọn lựa này áp dụng cho lò đóng rắn, được phân tích trong bài hệ thống lò sấy sơn tĩnh điện hoạt động như thế nào.
Hình Ảnh Thực Tế Lò Sấy Khô Tự Động An Khanh Lắp Đặt Cho SUNHOUSE

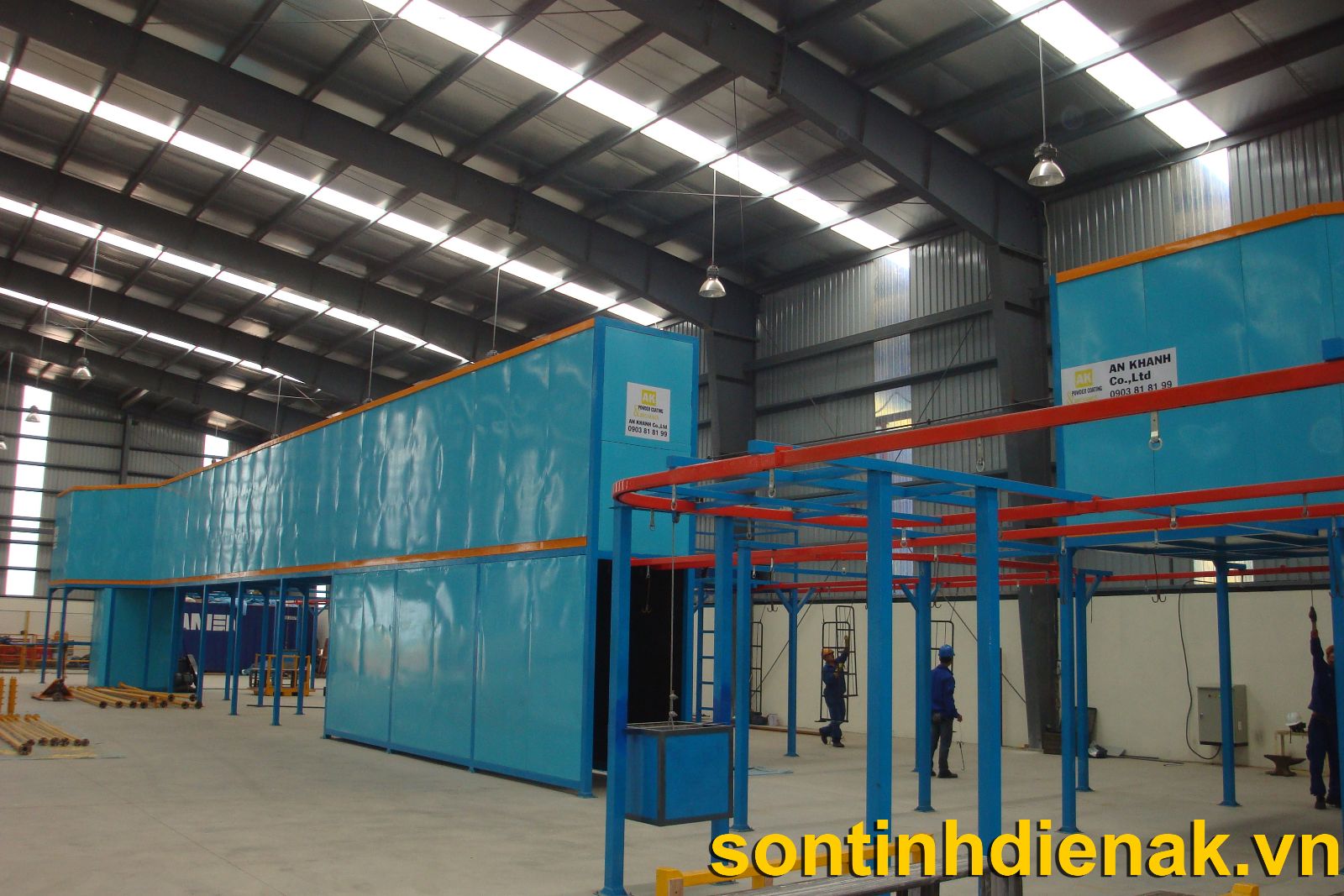

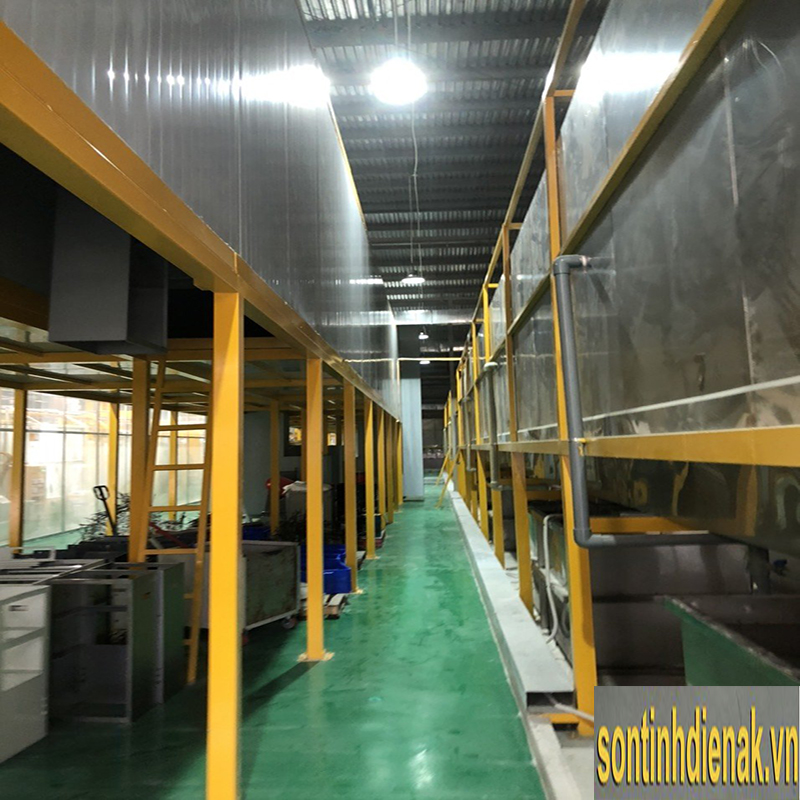

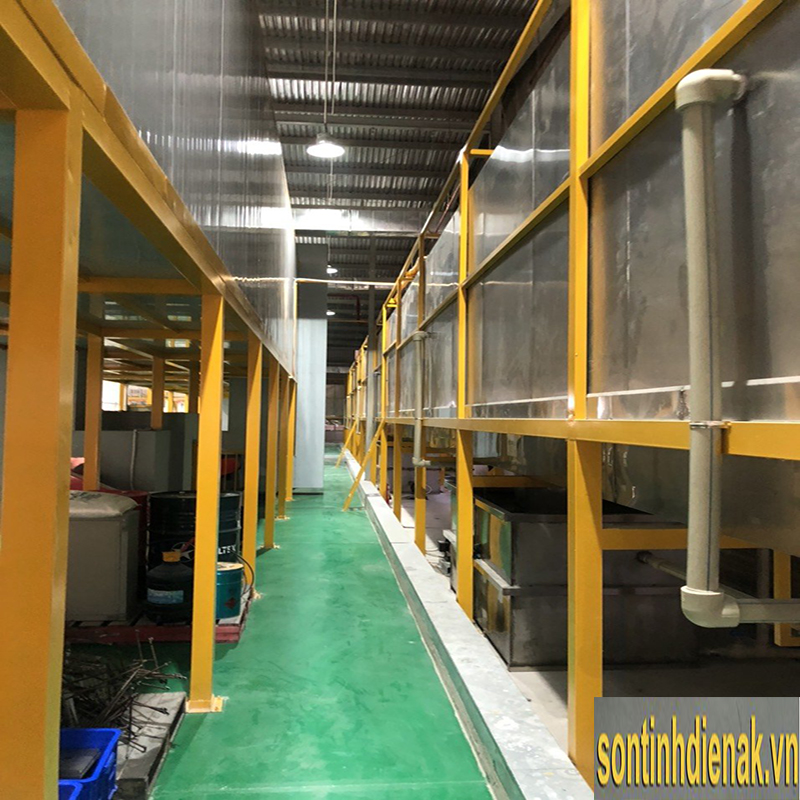

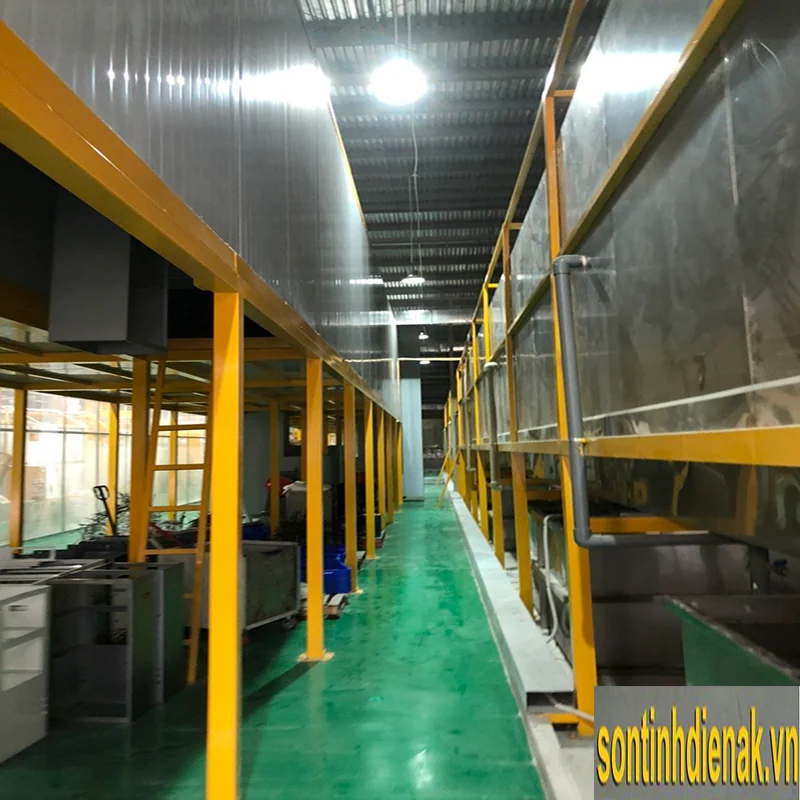

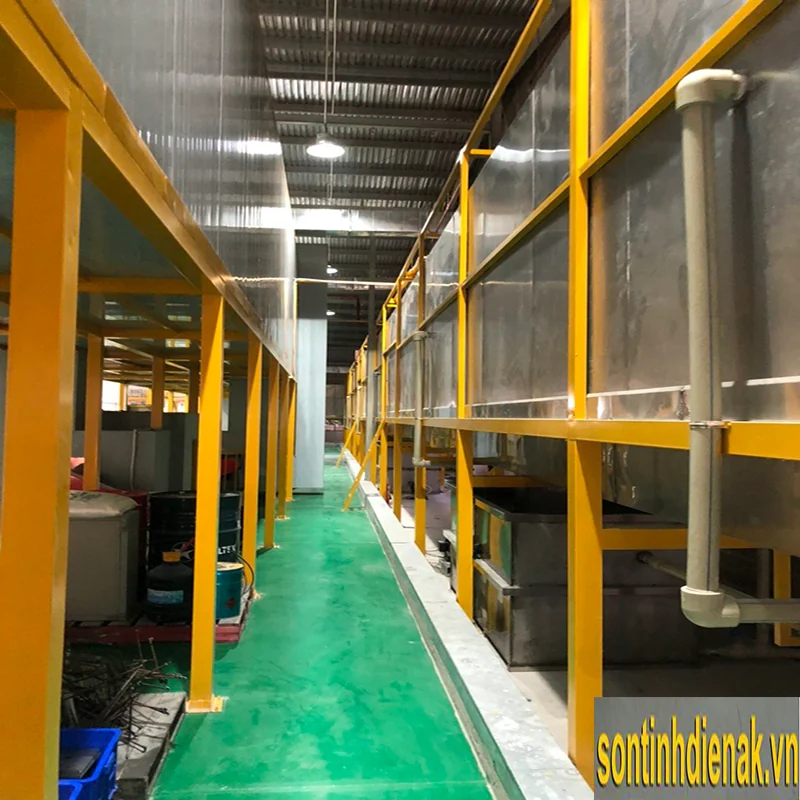

Lò sấy khô tự động trong hai ảnh dưới đây thuộc dây chuyền sơn tĩnh điện An Khanh lắp đặt cho khách hàng SUNHOUSE. Thiết bị đặt trên khung thép vàng, chạy song song với tuyến xử lý bề mặt dạng phun, khâu đứng ngay trước lò sấy khô trong dây chuyền.
Dự án: Dây chuyền sơn tĩnh điện tự động cho SUNHOUSE, tập đoàn đồ gia dụng. Từ năm 2017 đến năm 2023, An Khanh làm hệ thống sơn tĩnh điện cho SUNHOUSE tại KCN Ngọc Liệp (Hà Nội), KCN Đức Hòa (Long An cũ) và KCN Bến Cát (Bình Dương cũ).
Hạng mục: Lò sấy khô tự động đặt sau tuyến xử lý bề mặt dạng phun, trong dây chuyền sơn tĩnh điện tự động của SUNHOUSE.
Phạm vi thực hiện: Thiết kế, chế tạo và lắp đặt lò sấy khô tự động cùng các thiết bị của dây chuyền.
SUNHOUSE là khách hàng quay lại với An Khanh nhiều lần: riêng tại KCN Ngọc Liệp, An Khanh đã làm 3 hệ thống sơn tĩnh điện tự động trong hai năm 2017 và 2020. Ngoài hàng gia dụng, các dây chuyền An Khanh đã làm còn phục vụ chai gas công nghiệp, xe đẩy xuất khẩu, kệ chứa hàng công nghiệp và máy lọc nước. Mỗi lò sấy khô vì thế được tính theo sản phẩm thật của từng nhà máy, không lấy một kích thước dựng sẵn cho mọi xưởng.
Câu Hỏi Thường Gặp Về Lò Sấy Khô Tự Động
Ba câu hỏi dưới đây là những điều chủ đầu tư hay cân nhắc khi đưa lò sấy khô tự động vào dây chuyền sơn tĩnh điện. Các câu hỏi xoay quanh việc có cần lò hay không, chọn gas hay điện, và có cải tạo được lò đang dùng hay không.
Xưởng Không Có Khâu Xử Lý Hóa Chất Có Cần Lò Sấy Khô Không?
Không cần, nếu xưởng làm sạch bề mặt hoàn toàn bằng phương pháp khô và sản phẩm không dính nước trước khi phun. Lò sấy khô chỉ cần khi dây chuyền có công đoạn rửa nước hoặc xử lý hóa chất, vì nhiệm vụ chính của lò là đuổi phần nước còn lại sau lần rửa cuối.
Lò Sấy Khô Tự Động Dùng Gas Hay Điện?
Lò sấy khô tự động có thể gia nhiệt bằng gas hoặc bằng điện; lò trong ảnh cụm gia nhiệt ở trên dùng đầu đốt gas Riello lắp trên vách buồng đốt rời. Lựa chọn phụ thuộc nguồn điện của nhà xưởng, chi phí nhiên liệu tại địa phương và tải nhiệt của lò.
An Khanh Có Sửa Chữa Và Nâng Cấp Lò Sấy Khô Đang Dùng Không?
Có. An Khanh nhận sửa chữa, nâng cấp lò sấy khô đang vận hành và bảo hành lò do An Khanh lắp đặt. Hạng mục có thể gồm thay đầu đốt, cải tạo quạt tuần hoàn, bổ sung panel cách nhiệt hoặc nối dài lò khi dây chuyền tăng tốc độ xích, sau khi khảo sát tận xưởng.
Ba câu trả lời trên cùng quy về một điểm: lò sấy khô được tính theo sản phẩm và nhịp của cả dây chuyền, không chọn riêng lẻ như một thiết bị đứng độc lập. Toàn bộ các khâu từ xử lý hóa chất tới lò đóng rắn được tổng hợp trong trang dây chuyền sơn tĩnh điện, còn định nghĩa từng thành phần có trong bài hệ thống sơn tĩnh điện, với nguyên lý tĩnh điện làm nền.
Với gần 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện, từ năm 1996, An Khanh thiết kế, chế tạo và lắp đặt lò sấy khô tự động đồng bộ với hệ thống xử lý hóa chất, buồng phun, lò đóng rắn và xích tải. Phương án được tính theo sản phẩm, sản lượng và mặt bằng thật của từng chủ đầu tư.
Chủ đầu tư đang chuẩn bị dây chuyền mới hoặc muốn cải tạo lò sấy khô đang dùng có thể gửi ảnh sản phẩm, kích thước lớn nhất và sản lượng dự kiến qua email ankhanh99@gmail.com. Khi cần trao đổi nhanh, chủ đầu tư có thể gọi hotline để An Khanh tư vấn cấu hình lò sấy khô tự động phù hợp.
