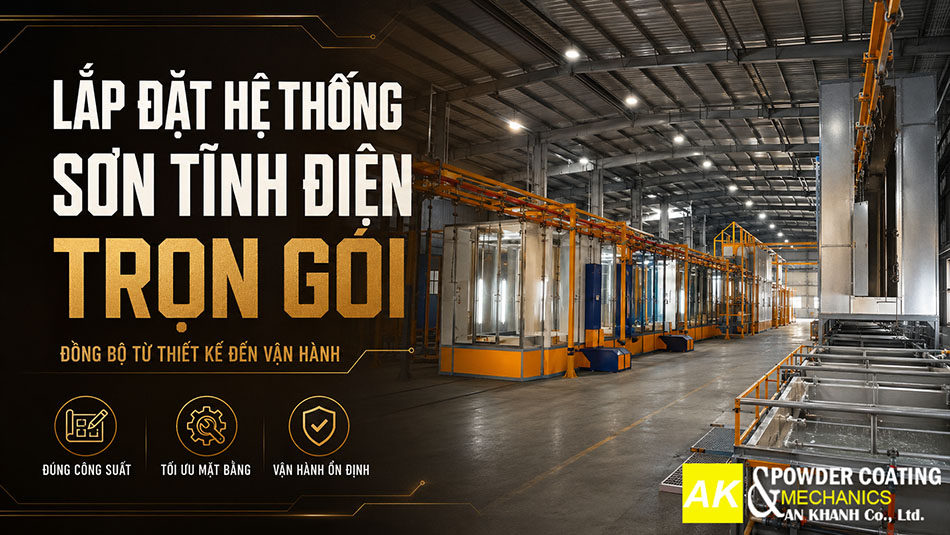

Lắp Đặt Hệ Thống Sơn Tĩnh Điện Trọn Gói

Lắp Đặt Hệ Thống Sơn Tĩnh Điện Trọn Gói Bao Gồm Những Gì?

Lắp đặt hệ thống sơn tĩnh điện là quá trình triển khai đồng bộ từ khảo sát, thiết kế, chế tạo thiết bị đến lắp ráp, vận hành chạy thử và bàn giao. Phạm vi triển khai không chỉ dừng ở lắp đặt buồng phun hay lò sấy, mà phải hình thành một quy trình phù hợp với loại sản phẩm, sản lượng và mặt bằng thực tế của xưởng.

Trước khi thiết kế, đội ngũ kỹ thuật An Khanh sẽ cần xác định loại vật liệu cần sơn, kích thước và trọng lượng chi tiết, sản lượng theo ca, tần suất đổi màu cũng như yêu cầu bề mặt và phương thức treo sản phẩm. Những thông tin này sẽ quyết định công suất lò, kích thước buồng phun, tốc độ băng tải và mức độ tự động hóa của toàn hệ thống.

Một hệ thống hoàn chỉnh sẽ bao gồm các hạng mục chính:

• Cụm xử lý bề mặt: bể nhúng hoặc hệ thống phun rửa dùng để tẩy dầu, loại bỏ rỉ và tạo lớp chuyển hóa trước khi sơn. Tùy quy trình, dây chuyền có thể bố trí thêm khu vực rửa nước, sấy khô và thu gom nước thải.
• Cụm phun và thu hồi bột: gồm buồng phun, súng sơn, bộ điều khiển, cyclone hoặc cụm lọc thu hồi. Thiết kế đúng giúp hạn chế bột phát tán, giữ môi trường làm việc sạch và giảm lượng bột thất thoát.
• Cụm sấy và đóng rắn: gồm lò sấy khô sau tiền xử lý và lò đóng rắn màng sơn. Công suất gia nhiệt, độ cách nhiệt và luồng khí tuần hoàn phải đủ để toàn bộ chi tiết đạt nhiệt độ đóng rắn theo yêu cầu của loại bột sử dụng.
• Hệ thống vận chuyển và điều khiển: gồm ray treo, xích tải, móc treo, tủ điện và các điểm kiểm soát tốc độ. Ngoài ra còn phải phối hợp nguồn khí nén, cấp điện, thông gió, nối đất và yêu cầu an toàn của nhà xưởng.

Không phải dự án nào cũng cần đầu tư mới toàn bộ. An Khanh có thể hỗ trợ lắp bổ sung buồng phun, lò sấy, băng tải hoặc cụm thu hồi vào dây chuyền đang có; cải tạo lò thất thoát nhiệt; nâng cấp từ phun thủ công lên bán tự động; bố trí lại mặt bằng, mở rộng công suất hoặc di dời hệ thống sang nhà xưởng mới.

Sau khi lắp đặt, hệ thống cần được chạy thử bằng sản phẩm thực tế để kiểm tra nhiệt độ lò, tốc độ chuyền, độ ổn định khi phun, khả năng thu hồi bột và chất lượng màng sơn. Chỉ khi các cụm thiết bị phối hợp ổn định, chủ đầu tư mới có thể kiểm soát chất lượng, sản lượng và chi phí vận hành lâu dài.

Các Cụm Thiết Bị Trong Hệ Thống Sơn Tĩnh Điện Cần Đồng Bộ Ra Sao?

Sau khi đội ngũ kỹ thuật xác định phạm vi triển khai là lắp mới hoặc cải tạo, bước tiếp theo An Khanh sẽ tính toán để các cụm thiết bị sơn tĩnh điện để phối hợp thành một dây chuyền thống nhất. Việc triển khai lắp đặt hệ thống sơn tĩnh điện không chỉ cần có đủ các thiết bị buồng phun, lò sấy, cụm xử lý bề mặt, xích tải, khí nén và tủ điều khiển mà công suất của từng cụm còn phải phù hợp với kích thước sản phẩm, sản lượng theo ca và yêu cầu chất lượng màng sơn.

Chảng hạn như kích thước của buồng phun phải đi cùng lưu lượng hút và công suất thu hồi bột. Công suất lò sấy cần được tính theo khối lượng, độ dày vật liệu và thời gian đóng rắn của bột sơn. Tốc độ xích tải cũng phải đủ chậm để sản phẩm đạt thời gian lưu trong lò, nhưng không làm giảm sản lượng của toàn dây chuyền. Trong khi đó, khí nén phải sạch, khô và ổn định để súng phun hoạt động đều.

Chỉ một thiết bị kém chất lượng cũng có thể trở thành “điểm nghẽn” của toàn bộ hệ thống, điển hình như các trường hợp:

• Lò không đủ nhiệt làm màng sơn chưa đóng rắn
• Hệ thống hút yếu khiến bột phát tán
• Tốc độ chuyền không phù hợp làm chất lượng giữa các mẻ thiếu ổn định

An Khanh Powder Coating là đơn vị chuyên lắp đặt, chế tạo thiết bị sơn tĩnh điện và hiệu chỉnh theo nhu cầu, sản phẩm thực tế của chủ đầu tư. Nhờ đó, các cụm được tính toán ngay từ cùng một phương án kỹ thuật, thuận tiện cho lắp đặt, vận hành và nâng cấp về sau. Dưới đây là các thiết bị sơn tĩnh điện mà một hệ thống được lắp đặt hoàn chỉnh cần có.

Cụm Xử Lý Bề Mặt Và Hệ Thống Khí Nén

Cụm xử lý bề mặt tạo nền để bột sơn bám chắc và duy trì độ bền sau khi đóng rắn. Tùy vật liệu và tình trạng sản phẩm, hệ thống có thể gồm các công đoạn tẩy dầu, tẩy rỉ, rửa nước, tạo lớp chuyển hóa và sấy khô. Bề mặt còn dầu, rỉ hoặc hóa chất dư có thể vẫn đẹp khi mới ra lò, nhưng dễ phát sinh phồng rộp, bong tróc hoặc ăn mòn từ bên dưới trong quá trình sử dụng.

Bên cạnh đó, hệ thống khí nén phải cung cấp nguồn khí sạch, khô và ổn định cho súng phun. Áp suất tại nguồn thường duy trì khoảng 5–7 bar, sau đó được điều chỉnh theo loại súng và chế độ phun thực tế. Máy nén khí, bình tích, bộ lọc và thiết bị tách ẩm cũng cần tính theo số lượng súng hoạt động đồng thời. Khí lẫn nước hoặc dầu sẽ làm dòng bột thiếu đều, gây lỗ kim và ảnh hưởng trực tiếp đến chất lượng màng sơn.

Buồng Phun, Lò Sấy & Thu Hồi Bột

Buồng phun có loại thủ công, bán tự động và tự động, chọn theo hình dạng sản phẩm và sản lượng. Lò sấy đóng rắn lớp bột ở khoảng 180 đến 200 độ C, với dòng bột ngoài trời có thể cao hơn, thời gian lưu lò tham khảo 10 đến 15 phút tùy sản phẩm. Cụm thu hồi bằng cyclone kết hợp filter giữ lại và tái sử dụng bột dư, tỷ lệ thu hồi khoảng 90 đến 95 phần trăm tùy thiết kế và tần suất đổi màu.

Xích Tải & Tủ Điều Khiển

Xích tải hoặc băng tải treo đưa sản phẩm lần lượt qua các công đoạn, tốc độ được tính theo thời gian nấu sơn và kích thước sản phẩm. Tủ điều khiển trung tâm điều phối nhiệt lò, tốc độ tải và các thiết bị an toàn. Hai cụm này quyết định hệ thống chạy liên tục hay phải dừng chờ giữa các công đoạn.

Quy Trình 7 Bước Lắp Đặt Hệ Thống Sơn Tĩnh Điện Tại An Khanh

Quy trình lắp đặt hệ thống sơn tĩnh điện tại An Khanh được triển khai từ khảo sát thực tế đến vận hành thử bằng sản phẩm của khách hàng. Mỗi giai đoạn đều có dữ liệu đầu vào, bản vẽ hoặc tiêu chí kiểm tra cụ thể, giúp chủ đầu tư theo dõi tiến độ và kiểm soát chất lượng trước khi chuyển sang bước tiếp theo.

Trình tự triển khai gồm bảy bước:

• Khảo sát mặt bằng và nhu cầu sản xuất: Đội ngũ kỹ thuật đo diện tích, chiều cao nhà xưởng, nguồn điện, khí nén, vị trí cấp nhiệt và đường di chuyển sản phẩm. Đồng thời, An Khanh ghi nhận kích thước chi tiết, sản lượng theo ca, tần suất đổi màu và yêu cầu chất lượng bề mặt để xác định cấu hình phù hợp.
• Thiết kế layout hệ thống: Từ dữ liệu khảo sát, bản vẽ 2D hoặc 3D được xây dựng để bố trí khu xử lý bề mặt, buồng phun, lò sấy, xích tải và lối vận hành. Layout cần bảo đảm dòng sản phẩm di chuyển liên tục, thuận tiện thao tác và không chiếm mặt bằng thiếu kiểm soát.
• Chốt phương án kỹ thuật: Chủ đầu tư được thống nhất rõ kích thước thiết bị, công suất, vật liệu chế tạo, nguồn nhiệt, mức độ tự động hóa và phạm vi hạ tầng cần chuẩn bị. Bước này giúp hạn chế thay đổi thiết kế hoặc phát sinh chi phí trong quá trình thi công.
• Chế tạo thiết bị tại xưởng: Buồng phun, lò sấy, hệ thống treo và các cụm cơ khí được gia công theo bản vẽ đã duyệt. Từng hạng mục được kiểm tra trước khi vận chuyển đến công trình để giảm thời gian lắp ráp tại nhà xưởng của khách hàng.
• Lắp đặt và đấu nối: Thiết bị được vận chuyển, định vị và lắp ráp theo layout. Đội ngũ kỹ thuật đồng thời phối hợp đấu nối điện, khí nén, nguồn nhiệt, thông gió và hệ thống điều khiển để các cụm thiết bị hoạt động đồng bộ.
• Chạy thử và hiệu chỉnh: Hệ thống được vận hành bằng sản phẩm thực tế của khách hàng. Nhiệt độ lò, thời gian đóng rắn, tốc độ xích tải, lưu lượng khí và khả năng thu hồi bột được điều chỉnh theo điều kiện sản xuất thực tế, thay vì chỉ chạy thiết bị không tải.
• Nghiệm thu, bàn giao và bảo hành: Hai bên kiểm tra từng hạng mục theo danh mục đã thống nhất. Nhân sự vận hành được hướng dẫn quy trình khởi động, điều chỉnh, vệ sinh và xử lý các tình huống thường gặp trước khi hệ thống đi vào sản xuất.

Cách triển khai này giúp chủ đầu tư biết rõ hệ thống được thiết kế dựa trên dữ liệu nào, kiểm tra ra sao và đạt điều kiện gì mới được bàn giao. Đây cũng là nền tảng để dây chuyền vận hành ổn định, dễ kiểm soát chất lượng và thuận tiện nâng cấp khi sản lượng tăng.

>> Xem thêm: Quy Trình Vận Hành Hệ Thống Sơn Tĩnh Điện

Khi Nào Nên Lắp Mới, Nâng Cấp Hay Thuê Gia Công?

Doanh nghiệp nên lắp mới  hệ thống nếu sản lượng ổn định, nhu cầu sơn phát sinh thường xuyên và chi phí thuê ngoài bắt đầu ảnh hưởng đến giá thành hoặc tiến độ giao hàng. Ngược lại, nâng cấp phù hợp với dây chuyền còn nền tảng tốt nhưng đang bị giới hạn ở một vài cụm thiết bị. Thuê gia công vẫn là phương án kinh tế khi sản lượng nhỏ, theo mùa hoặc chưa đủ tải để vận hành hệ thống riêng.

Với hệ thống cũ, quyết định nâng cấp cần dựa trên tình trạng thực tế của lò sấy, buồng phun, xích tải, tủ điện và hạ tầng nhà xưởng. Nếu kết cấu còn chắc chắn nhưng lò thất thoát nhiệt, cụm thu hồi hoạt động kém hoặc công suất chưa theo kịp sản lượng, cải tạo từng hạng mục thường tiết kiệm hơn lắp mới. Tuy nhiên, nếu nhiều cụm đã xuống cấp và không còn khả năng đồng bộ, tiếp tục sửa chắp vá có thể làm chi phí vận hành tăng mà chất lượng sơn vẫn thiếu ổn định.

>> Xem thêm: Gia Công Sơn Tĩnh Điện Là Gì? Khi Nào Nên Chọn?

Để ước tính hiệu quả đầu tư, doanh nghiệp cần so sánh tổng chi phí thuê gia công mỗi tháng với chi phí tự vận hành, gồm bột sơn, điện hoặc nhiên liệu, nhân công, bảo trì, xử lý chất thải và khấu hao thiết bị. Phần chênh lệch này cho biết khả năng tiết kiệm hằng tháng và thời gian thu hồi vốn. Sản lượng càng đều, hệ thống càng được khai thác tốt; đầu tư khi xưởng chưa đủ tải lại dễ khiến khấu hao đè lên giá thành sản phẩm.

Ba phương án khác nhau rõ nhất ở vốn ban đầu, khả năng chủ động sản xuất và mức sản lượng phù hợp. Chủ đầu tư có thể đối chiếu các tiêu chí trong dưới đây để xác định hướng đầu tư sát nhất với tình trạng hiện tại của xưởng. Bảng dưới đây giúp chủ đầu tư đối chiếu nhanh ba hướng đầu tư trước khi đi sâu vào dự toán kỹ thuật:

Trong thực tê triển khai, không có phương án tối ưu cho mọi doanh nghiệp. Việc lắp đặt mới chỉ thực sự phù hợp khi sản lượng ổn định và cần kiểm soát lâu dài còn lựa chọn nâng cấp hiệu quả khi hệ thống cũ vẫn còn nền tảng tốt, lựa chọn thuê gia công từ đơn vị ngoài sẽ giúp tránh gánh khấu hao khi nhu cầu sơn chưa đều. Vì vậy, quyết định nên dựa trên sản lượng thực tế, hiện trạng thiết bị và tổng chi phí vận hành, thay vì chỉ nhìn vào vốn ban đầu.

Nghiệm Thu Và Bàn Giao Để Hệ Thống Sẵn Sàng Vận Hành

Quá trình lắp đặt chỉ hoàn tất khi hệ thống vận hành ổn định bằng sản phẩm thực tế và nhân sự của xưởng có thể tiếp nhận sản xuất. Trước khi bàn giao, An Khanh chạy thử toàn bộ dây chuyền, hiệu chỉnh các thông số và nghiệm thu từng hạng mục theo danh mục đã thống nhất với chủ đầu tư.

Dưới đây là 5 nội dung kiểm tra tập trung vào khả năng phối hợp giữa thiết bị và chất lượng đầu ra:

1. Kết cấu, buồng phun, lò sấy và xích tải được lắp đặt chắc chắn; xích tải chạy ổn định, không giật hoặc lệch nhịp.
2. Tủ điều khiển, cảm biến nhiệt, quạt tuần hoàn và các cơ cấu an toàn hoạt động đúng chức năng.
3. Nhiệt độ lò duy trì ổn định, sản phẩm đạt đủ chế độ đóng rắn theo loại bột sơn sử dụng.
4. Hệ thống hút và thu hồi bột vận hành hiệu quả; buồng phun, súng phun và chi tiết sơn được tiếp địa đầy đủ.
5. Sản phẩm thật được đưa qua dây chuyền để kiểm tra độ phủ, độ dày, độ bám và tình trạng bề mặt sau khi ra lò.

Sau khi chạy thử đạt yêu cầu, doanh nghiệp nhận hồ sơ kỹ thuật gồm bản vẽ bố trí, danh mục thiết bị, hướng dẫn vận hành, biên bản chạy thử và nghiệm thu. Nhân sự của xưởng cũng được hướng dẫn cách khởi động, dừng hệ thống, điều chỉnh nhiệt độ và tốc độ xích tải, vệ sinh thiết bị cũng như xử lý những tình huống thường gặp.

Sơn Tĩnh Điện An Khanh sẽ hỗ trợ trực tiếp thực hiện từ khảo sát, thiết kế, chế tạo thiết bị cho đến lắp đặt, bảo hành và hỗ trợ kỹ thuật. Với 30 năm kinh nghiệm trong lĩnh vực sơn tĩnh điện, An Khanh không chỉ bàn giao một hệ thống chỉ “chạy được” đơn thuần, mà chúng tôi còn hướng đến một dây chuyền phù hợp với nhu cầu, sản phẩm của chủ đầu tư giúp dễ dàng kiểm soát và ổn định khi đưa vào sản xuất lâu dài.

FAQ – Câu Hỏi Thường Gặp Về Lắp Đặt Hệ Thống Sơn Tĩnh Điện Trọn Gói

1. Vì Sao Cần Khảo Sát Mặt Bằng Trước Khi Thiết Kế Và Báo Giá?

Khảo sát mặt bằng giúp chốt đúng cấu hình thiết bị, layout lắp đặt và phạm vi chi phí ngay từ đầu. Mỗi xưởng có diện tích, chiều cao, lối vận chuyển, nguồn điện và nhu cầu sản xuất khác nhau. Dữ liệu thực tế giúp An Khanh hạn chế tình trạng thiết bị không vừa mặt bằng, thiếu hạ tầng hoặc phát sinh chi phí khi đang thi công.

2. Thời Gian Lắp Đặt Hệ Thống Sơn Tĩnh Điện Mất Bao Lâu?

Thời gian lắp đặt chỉ được chốt chính xác sau khi khảo sát mặt bằng và thống nhất cấu hình hệ thống. Buồng phun thủ công kết hợp lò sấy thường triển khai nhanh hơn dây chuyền tự động có xử lý bề mặt, xích tải và cụm thu hồi bột. Tiến độ chế tạo, vận chuyển, lắp ráp và chạy thử sẽ được An Khanh thể hiện rõ trong phương án trước khi thi công.

3. Sau Bàn Giao, An Khanh Có Hỗ Trợ  Đào Tạo Vận Hành Và Bảo Hành Không?

Có. An Khanh đào tạo nhân sự vận hành và thống nhất rõ phạm vi bảo hành trước khi bàn giao. Đội ngũ của xưởng được hướng dẫn cách khởi động, điều chỉnh thông số, vệ sinh thiết bị và xử lý các tình huống thường gặp. Hệ thống chỉ được nghiệm thu sau khi chạy thử bằng sản phẩm thực tế và đạt các yêu cầu đã thống nhất.

>> Tìm hiểu thêm: Chuyển Giao Công Nghệ Sơn Tĩnh Điện: Tìm Hiểu Từ A-Z
