Thiết Bị Sơn Tĩnh Điện Là Gì? Tìm Hiểu Cấu Tạo & Ứng Dụng

Thiết Bị Sơn Tĩnh Điện Là Gì?

Thiết bị sơn tĩnh điện là tập hợp máy móc tạo ra lớp phủ bột sơn tích điện trên bề mặt kim loại, sau đó gia nhiệt để bột nóng chảy và đóng rắn thành lớp sơn bền chắc. Điểm cần nắm khi đi mua là chúng không phải các máy rời mua lẻ rồi ghép lại, mà là một chuỗi thiết bị nối tiếp nhau, trong đó công suất của cụm sau phải khớp với nhịp của cụm trước.

Cơ chế bám của công nghệ này không dựa vào dung môi bay hơi như sơn lỏng, mà dựa vào lực hút giữa hạt bột mang điện tích âm và chi tiết kim loại đã nối đất. Chính cơ chế đó quy định cấu hình thiết bị: phải có nguồn tích điện là súng phun, có khoang kín để thu hồi phần bột chưa bám, và có lò gia nhiệt để biến lớp bột khô thành màng liền khối. Nếu bạn cần hiểu sâu phần khái niệm và cách phân loại bột, hãy xem bài sơn tĩnh điện là gì.

Nội dung dưới đây tập trung vào phần thiết bị, đi từ danh sách các nhóm bắt buộc phải có, vai trò và chỗ dễ sai của từng nhóm, cho tới những dấu hiệu cho thấy dây chuyền đang tới giới hạn và cần nâng cấp.

Hệ Thống Thiết Bị Sơn Tĩnh Điện Bao Gồm Những Gì?

Một hệ thống sơn tĩnh điện hoàn chỉnh gồm 5 nhóm thiết bị đi theo đúng thứ tự dòng chảy của sản phẩm, từ lúc chi tiết còn dính dầu mỡ cho tới khi ra lò. Bảng dưới đây tóm tắt vai trò của từng nhóm và hậu quả thường gặp nhất khi nhóm đó bị làm sai hoặc cắt bớt:

Cột bên phải cho thấy một điều mà nhiều xưởng chỉ nhận ra sau khi đã đầu tư: phần lớn lỗi sơn bị đổ cho bột hoặc cho thợ phun, trong khi nguyên nhân thật nằm ở nhóm thiết bị phía trước. Nhóm hay bị cắt bớt nhất để tiết kiệm vốn ban đầu chính là hệ thống xử lý bề mặt, và đó cũng là nhóm gây ra kiểu lỗi tốn kém nhất vì hàng chỉ bong sau vài tháng, khi đã giao cho khách. Năm phần dưới đây đi vào từng nhóm theo đúng thứ tự vận hành.

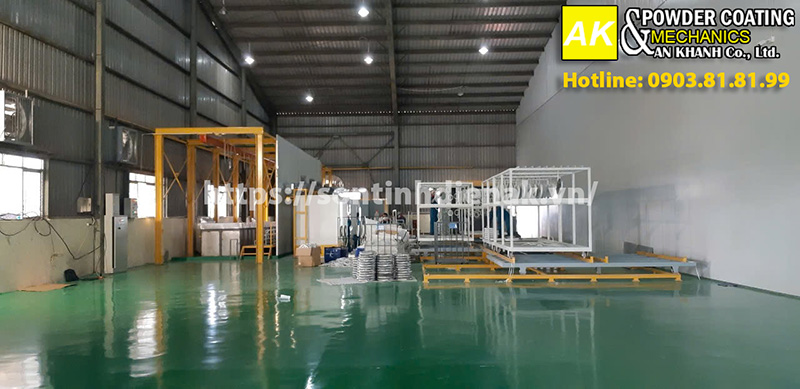

1. Buồng Phun Sơn Tĩnh Điện

Buồng phun sơn tĩnh điện là khoang kín nơi diễn ra quá trình phun bột lên sản phẩm, đồng thời là nơi giữ lại phần bột không bám để đưa về tái sử dụng. Đây là thiết bị quyết định trực tiếp tới chi phí vật tư hằng tháng của xưởng.

Một buồng phun đúng chuẩn có 4 bộ phận phối hợp với nhau:

• Vỏ buồng kín. Bộ phận này giới hạn vùng bụi bột, không cho bột phát tán ra khu vực sản xuất xung quanh.
• Hệ thống quạt hút. Quạt kéo bột lơ lửng về phía cụm lọc, quyết định bột có bay ngược ra cửa buồng hay không.
• Bộ lọc thu hồi bột. Cụm lọc giữ bột dư để đưa lại thùng cấp, hoạt động càng tốt thì lượng bột mua mới càng giảm.
• Hệ thống chiếu sáng trong buồng. Ánh sáng đủ giúp thợ nhìn rõ vùng còn thiếu, tránh phun chồng lớp gây dày cục bộ.

Trong bốn bộ phận đó, cụm quạt hút và bộ lọc là thứ xuống cấp trước nhất và cũng khó nhận ra nhất, vì buồng vẫn chạy bình thường trong khi hiệu quả giữ bột đã giảm. Đây là chi tiết cần hỏi kỹ về khả năng thay thế khi chọn nhà cung cấp.

An Khanh thiết kế buồng phun theo diện tích mặt bằng thực tế của từng xưởng thay vì dùng mẫu cố định, vì kích thước khoang phun phải khớp với chiều dài sản phẩm và hướng di chuyển của băng tải. Nhờ vậy chủ đầu tư không phải trả tiền cho phần thể tích buồng không bao giờ dùng tới. Tham khảo cấu hình đã triển khai tại hệ thống sơn tĩnh điện tại TP.HCM.

2. Súng Phun Sơn Tĩnh Điện

Súng phun sơn tĩnh điện là thiết bị nạp điện tích cho bột trước khi đẩy ra khỏi đầu béc, và toàn bộ cơ chế bám của công nghệ này nằm ở đó. Điện cực cao áp truyền điện tích âm cho từng hạt bột, còn sản phẩm treo trên móc đã tiếp mass thì mang điện thế trái dấu, nhờ vậy hạt bột tự tìm đến cả những bề mặt mà tia phun không chiếu thẳng tới. Đây chính là lý do sơn tĩnh điện phủ được mặt khuất, và cũng là lý do một khẩu súng tụt áp có thể làm hỏng cả mẻ hàng.

Chất lượng súng tác động trực tiếp tới độ mịn lớp sơn, độ dày màng phủ và mức hao bột. Một khẩu súng kém ổn định để lại 3 dấu hiệu rất dễ nhận ra ngay tại xưởng:

• Sơn phủ không đều giữa các vùng. Cùng một sản phẩm nhưng chỗ dày chỗ mỏng, rõ nhất ở cạnh và góc trong.
• Bề mặt bị rỗ li ti. Lưu lượng bột phụt không ổn định khiến màng sơn có lỗ nhỏ sau khi ra lò.
• Mức hao bột cao bất thường. Bột không tích đủ điện sẽ rơi thẳng xuống sàn thay vì bám vào chi tiết.

Ba dấu hiệu này thường bị quy cho chất lượng bột sơn, trong khi thay bột mới không giải quyết được gì nếu súng vẫn tụt áp. Vì vậy súng phun cần chọn theo công suất và loại sản phẩm của xưởng, không chọn theo mức giá thấp nhất tìm được.

3. Lò Sấy Sơn Tĩnh Điện

Sau khi phun, sản phẩm được đưa vào lò để bột nóng chảy rồi đóng rắn thành màng. Đây là công đoạn quyết định độ bền cuối cùng, và cũng là chỗ hay bị hiểu nhầm nhất trong cả dây chuyền.

Phân biệt được hai lò này là điều kiện đầu tiên để tính đúng công suất đầu tư. Về cấu tạo, lò do An Khanh chế tạo được trang bị 4 nhóm chức năng phục vụ việc giữ nhiệt ổn định:

• Nguồn nhiệt bằng điện trở công nghiệp hoặc đầu đốt gas. Chọn phương án nào phụ thuộc vào sản lượng và giá năng lượng tại khu vực đặt xưởng.
• Quạt đối lưu cưỡng bức. Quạt đẩy khí nóng tuần hoàn để mọi vị trí treo hàng nhận cùng một mức nhiệt.
• Bộ điều khiển nhiệt tự động. Cảm biến giữ nhiệt trong dải hẹp thay vì để nhiệt trồi sụt mỗi lần mở cửa lò.
• Điều khiển hai cấp nhiệt. Cấp thấp cho giai đoạn gia nhiệt, cấp cao cho giai đoạn giữ nhiệt, giúp tiết kiệm năng lượng theo từng mẻ.

Bốn chức năng trên phục vụ chung một mục tiêu là giữ nhiệt bề mặt sản phẩm ổn định suốt thời gian lưu. Nhiệt thiếu khiến bột không chảy hết nên màng giòn và bạc màu, nhiệt vượt ngưỡng lại làm màng ố vàng và mất bóng. Cả hai đều chỉ lộ ra sau khi hàng đã giao, nên lò là thiết bị đáng đầu tư đúng ngay từ đầu.

An Khanh thiết kế lò theo kích thước thực tế từng xưởng để chiều dài buồng lò khớp với khung treo và tốc độ băng tải, nhờ vậy thời gian lưu đúng với yêu cầu của loại bột đang dùng thay vì phải giảm tốc độ dây chuyền để bù cho lò ngắn.

Nguồn nhiệt của lò đóng rắn có 2 phương án, và lựa chọn giữa chúng quyết định cả vốn đầu tư ban đầu lẫn chi phí vận hành về sau:

• Lò đối lưu. Nguồn nhiệt là điện trở công nghiệp hoặc đầu đốt gas, khí nóng được quạt đẩy tuần hoàn để làm nóng chi tiết từ ngoài vào. Đây là phương án phổ biến nhất tại xưởng Việt Nam vì chi phí chế tạo và bảo trì đều thấp, đồng thời xử lý được mọi hình dạng chi tiết treo trên băng tải.
• Lò hồng ngoại. Bộ phát hồng ngoại nung thẳng bề mặt chi tiết thay vì nung khối không khí trong buồng, nhờ vậy thời gian đạt nhiệt ngắn hơn rõ rệt. Bù lại, chi phí mua và chi phí thay thế bộ phát đều cao, và phương án này chỉ phát huy khi sản phẩm có hình dạng phẳng, đơn giản và đồng đều.

Giữa 2 phương án, phần lớn dây chuyền do An Khanh lắp đặt chọn lò đối lưu, vì xưởng cơ khí thường chạy nhiều chủng loại chi tiết trong cùng một ca mà hồng ngoại lại kén hình dạng. Doanh nghiệp chỉ nên cân nhắc hồng ngoại khi sản phẩm cố định ở một dạng phẳng và nhịp sản xuất buộc phải rút ngắn thời gian đóng rắn.

Tìm hiểu thêm: Hệ Thống Lò Sấy Sơn Tĩnh Điện Hoạt Động Như Thế Nào?

4. Hệ Thống Xử Lý Bề Mặt

Hệ thống xử lý bề mặt làm sạch và tạo lớp nền bám dính cho chi tiết trước khi phun. Đây là nhóm thiết bị nhiều xưởng nhỏ cắt bớt để giảm vốn ban đầu, và cũng là nguyên nhân hàng đầu gây bong tróc sau này.

Trước khi vào buồng phun, sản phẩm phải đi qua 3 công đoạn bắt buộc:

• Tẩy dầu mỡ. Dầu bảo quản và dầu gia công còn sót lại sẽ ngăn bột tiếp xúc trực tiếp với kim loại, khiến màng sơn bong thành mảng lớn.
• Tẩy gỉ. Lớp gỉ là nền không ổn định, sơn phủ lên trên vẫn tiếp tục ăn mòn từ bên dưới và đẩy màng sơn bật ra.
• Tạo lớp phủ chuyển hóa bằng phốt phát. Công đoạn này tạo ra lớp tinh thể mịn làm chân bám cho bột, đồng thời cải thiện khả năng chống ăn mòn của cả hệ.

Ba công đoạn này quyết định phần lớn tuổi thọ thực tế của lớp sơn, dù chúng diễn ra trước khi hạt bột đầu tiên chạm vào sản phẩm. Bỏ qua bất kỳ bể nào cũng cho ra kết quả giống nhau là hàng đẹp lúc xuất xưởng và bong sau vài tháng ngoài trời.

Về mặt thiết bị, một hệ xử lý bề mặt hoàn chỉnh gồm cụm bể hóa chất với số bể và vật liệu chọn theo dung dịch của từng khoang, cộng hệ xả và tuần hoàn để nước rửa không bão hòa muối rồi để lại cặn. Nhưng hạng mục hay bị bỏ quên nhất lại không phải thiết bị mà là việc đo nồng độ và độ pH theo ca. Một cụm bể đầu tư đúng nhưng không ai đo sẽ tạo ra loại lỗi khó truy nhất: hàng vẫn đạt trong nhiều tháng rồi đột nhiên cả loạt bị bong, dù không đổi bột và không đổi thợ.

5. Hệ Thống Băng Tải Và Treo Hàng

Hệ băng tải và móc treo đưa sản phẩm đi qua từng công đoạn theo một tốc độ thống nhất. Đây là thiết bị biến các cụm rời rạc thành một dây chuyền thật sự, vì tốc độ tải chính là thứ quyết định thời gian lưu trong lò. Khi có hệ treo, chi tiết không phải hạ xuống rồi nâng lên giữa các bước nên bề mặt đã xử lý không bị chạm tay hay dính bụi, đồng thời sản lượng mỗi ca được tính bằng công thức rõ ràng thay vì phụ thuộc vào việc thợ khiêng nhanh hay chậm.

Lợi ích đó chỉ phát huy khi quy mô hệ treo tương xứng với sản lượng thật. Xưởng nhỏ chạy đơn hàng đa dạng thường phù hợp với hệ treo thủ công vì linh hoạt và vốn thấp. Nhà máy chạy sản lượng lớn và ổn định mới nên đầu tư băng tải tự động, khi đó chi phí xích tải được bù lại bằng số ca nhân công tiết kiệm được.

Lợi Ích Khi Đầu Tư Thiết Bị Sơn Tĩnh Điện Đồng Bộ

Nhiều chủ đầu tư nhìn vào con số chi phí ban đầu mà bỏ qua một điểm quan trọng: một hệ thiết bị được thiết kế đồng bộ không phải khoản chi một lần, mà là nền tảng giúp xưởng vận hành ổn định trong nhiều năm. Khi toàn bộ dây chuyền được tính toán khớp nhau, doanh nghiệp nhận được 6 lợi ích mà điểm chung là đều kiểm chứng được bằng số liệu chứ không dừng ở cảm nhận:

Cột bên phải mới là phần đáng dùng nhất: mỗi lợi ích đều gắn với một chỉ số chủ xưởng tự kiểm tra được sau vài tháng vận hành, thay vì chỉ là lời hứa lúc chào hàng. Ba dòng đầu tác động vào giá vốn mỗi sản phẩm, ba dòng sau tác động vào khả năng giữ khách và mở rộng quy mô.

Trong sáu dòng đó, hai dòng giữa thường mang lại phần hoàn vốn lớn nhất nhưng lại ít được tính vào kế hoạch đầu tư ban đầu. Lý do là chi phí thật của hàng lỗi không nằm ở lượng bột phải sơn lại, mà nằm ở nhân công tháo hàng, tẩy lớp cũ và số giờ dây chuyền phải dừng.

Xem thêm: Chi Phí Thiết Kế Và Thi Công Dây Chuyền Sơn Tĩnh Điện TP.HCM

Ứng Dụng Thực Tế Của Thiết Bị Sơn Tĩnh Điện Trong Sản Xuất Hiện Đại

Thiết bị sơn tĩnh điện không chỉ xuất hiện trong nhà máy lớn mà đã trở thành tiêu chuẩn hoàn thiện bề mặt ở nhiều xưởng cơ khí vừa và nhỏ. Điểm đáng chú ý là mỗi ngành đặt ra một yêu cầu khác nhau cho lớp phủ, và yêu cầu đó quyết định cấu hình thiết bị cần đầu tư. Bảng dưới đây tóm tắt 5 nhóm ứng dụng phổ biến nhất cùng đòi hỏi riêng của từng nhóm:

Đọc theo cột bên phải sẽ thấy nguyên tắc chọn cấu hình: ngành làm hàng ngoài trời phải đầu tư mạnh vào khâu xử lý bề mặt và chọn đúng hệ bột polyester, còn ngành nội thất và linh kiện xuất khẩu lại cần độ ổn định giữa các lô nên phải ưu tiên hệ phun tự động cùng lò kiểm soát nhiệt chặt. Cùng một mức vốn nhưng phân bổ khác nhau sẽ cho ra hai dây chuyền phục vụ hai loại đơn hàng hoàn toàn khác nhau, đây là lý do khâu khảo sát trước khi thiết kế quyết định phần lớn hiệu quả đầu tư.

Khi Nào Doanh Nghiệp Nên Đầu Tư Hoặc Nâng Cấp Thiết Bị Sơn Tĩnh Điện?

Thời điểm nâng cấp hiếm khi đến từ một sự cố lớn. Thông thường nó lộ ra qua những dấu hiệu nhỏ lặp lại hằng tuần mà xưởng đã quen tới mức không còn để ý. Dưới đây là 5 dấu hiệu cho thấy dây chuyền đã tới giới hạn.

Hao Phí Bột Sơn Cao Bất Thường

Dấu hiệu này thường xuất hiện thành bộ ba đi cùng nhau. Cùng một sản lượng nhưng số bao bột dùng trong tháng tăng dần qua từng quý. Cụm thu hồi không còn giữ được bột như thiết kế, phần lớn do màng lọc đã bít. Và bằng chứng trực quan nhất là bột bám lên sàn cùng tường quanh khu vực phun.

Cả ba đều chỉ về cùng một nguyên nhân là buồng phun hoặc hệ lọc đã xuống cấp. Hao bột không chỉ làm tăng chi phí vật tư mà còn kéo theo lỗi bề mặt do bụi bám và làm điều kiện làm việc trong xưởng xấu đi.

Lỗi Sơn Lặp Đi Lặp Lại

Khi cùng 4 kiểu lỗi sau xuất hiện đều đặn qua nhiều mẻ, vấn đề nằm ở thiết bị chứ không ở tay nghề:

• Bề mặt bị rỗ. Lỗ nhỏ li ti xuất hiện sau khi ra lò, thường do chi tiết còn ẩm hoặc khí nén lẫn nước.
• Màng sơn bong tróc sau thời gian ngắn. Hàng đạt lúc xuất xưởng nhưng bong trong vài tháng, dấu hiệu điển hình của khâu xử lý bề mặt có vấn đề.
• Sơn lên không đều màu. Cùng một mã bột nhưng sản phẩm trong cùng mẻ lại khác sắc độ.
• Cháy sơn do nhiệt không ổn định. Màng ố vàng hoặc mất bóng ở những vị trí gần nguồn nhiệt trong lò.

Bốn kiểu lỗi trên thường bắt nguồn từ ba nơi là súng phun không giữ được điện áp ổn định, khâu xử lý bề mặt chưa đạt chuẩn, và lò kiểm soát nhiệt kém. Nếu xưởng phải sơn lại nhiều lần, chi phí nhân công cùng thời gian đã âm thầm đội lên vượt xa khoản tiền lẽ ra dùng để nâng cấp thiết bị. Việc kiểm tra định kỳ bằng máy đo độ dày sơn tĩnh điện giúp phát hiện sớm nhóm lỗi này trước khi hàng ra khỏi xưởng.

Hệ Thống Quá Tải Khi Sản Lượng Tăng

Dây chuyền chạm trần công suất bộc lộ qua ba hiện tượng đi liền nhau. Đơn hàng nhiều nhưng tiến độ liên tục trễ, buộc kinh doanh phải từ chối đơn hoặc lùi ngày giao dù xưởng đã chạy hết công suất. Hàng ùn trước cửa lò vì lò không đủ chỗ treo cho nhịp phun hiện tại. Và sản lượng chỉ đạt khi kéo dài giờ làm, khiến chi phí nhân công vượt kế hoạch.

Cả ba đều cho thấy giới hạn không nằm ở thị trường mà nằm ở dây chuyền, nên mỗi tháng chậm nâng cấp là một tháng bỏ lỡ cơ hội mở rộng. Đầu tư đúng thời điểm giúp rút ngắn chu kỳ sản xuất, giữ năng suất ổn định theo ca và giảm áp lực tăng ca cho công nhân.

Thời Gian Đổi Màu Quá Lâu

Với xưởng nhận nhiều đơn nhỏ và đa dạng màu, chi phí lớn nhất thường nằm ở khâu chuyển màu chứ không ở khâu phun. Dấu hiệu dễ nhận nhất là mất hơn nửa ngày chỉ để vệ sinh buồng phun, khiến cả ca sản xuất bị chiếm bởi thao tác làm sạch. Kéo theo đó, một đơn hàng vài chục sản phẩm khác màu cũng đủ buộc cả dây chuyền dừng lại, và việc nhận thêm màu mới dần trở thành gánh nặng thay vì lợi thế cạnh tranh.

Tình trạng này xử lý được bằng cấu hình buồng phun cho phép đổi màu nhanh, chẳng hạn tách riêng cụm thu hồi theo từng nhóm màu. Khi thời gian chuyển màu rút xuống, xưởng nhận được nhiều đơn nhỏ hơn mà không phải hy sinh sản lượng của các đơn lớn.

Muốn Mở Rộng Thị Trường Và Nâng Chuẩn Xuất Khẩu

Khi doanh nghiệp hướng tới thị trường xuất khẩu, dự án lớn yêu cầu tiêu chuẩn cao hoặc hợp tác với đối tác nước ngoài, thiết bị sơn tĩnh điện phải đáp ứng 3 yêu cầu mà khách hàng sẽ kiểm tra tận nơi:

• Chất lượng đồng đều giữa các lô. Khách đánh giá bằng mẫu lấy ngẫu nhiên chứ không bằng sản phẩm được chọn sẵn.
• Khả năng kiểm soát nhiệt chính xác. Hồ sơ chế độ sấy phải chứng minh được rằng mọi mẻ hàng đều đóng rắn đủ.
• Quy trình xử lý bề mặt bài bản. Đối tác nước ngoài thường yêu cầu xem quy trình và nhật ký kiểm soát nồng độ bể.

Ba yêu cầu này biến dây chuyền từ công cụ sản xuất thành một phần hồ sơ năng lực khi đàm phán hợp đồng. Nếu cần tư vấn cấu hình phù hợp với quy mô xưởng, bạn có thể liên hệ An Khanh để được khảo sát tại chỗ và nhận đề xuất giải pháp theo đúng sản lượng, mặt bằng và nhóm hàng đang sản xuất.

Đầu Tư Không Chỉ Là Mua Thiết Bị Mà Là Nâng Tầm Sản Xuất

Khác biệt giữa việc mua thêm một thiết bị và việc nâng cấp cả dây chuyền nằm ở chỗ kết quả có còn phụ thuộc vào người đứng máy hay không. Một xưởng mua khẩu súng mới nhưng giữ nguyên bể xử lý bề mặt cũ thì chất lượng vẫn trồi sụt theo tay nghề và theo tình trạng bể hôm đó. Khi cả chuỗi được tính khớp nhau, quy trình mới giữ được kết quả ổn định kể cả lúc nhân sự thay đổi.

Vì vậy khi lập kế hoạch đầu tư, câu hỏi đáng đặt ra không phải thiết bị nào đắt nhất, mà mắt xích nào đang giới hạn cả dây chuyền. Trả lời được câu đó thì khoản vốn bỏ ra đi đúng chỗ, và đó cũng là nội dung An Khanh làm rõ trong buổi khảo sát tại xưởng trước khi đề xuất cấu hình.

Câu Hỏi Thường Gặp Về Thiết Bị Sơn Tĩnh Điện

Một dây chuyền sơn tĩnh điện tối thiểu cần những thiết bị nào?

Tối thiểu cần đủ 5 nhóm là hệ xử lý bề mặt, súng phun, buồng phun có thu hồi bột, lò đóng rắn và hệ treo hàng. Xưởng nhỏ có thể dùng bản thủ công cho hệ treo và buồng phun một súng, nhưng không nên bỏ hẳn nhóm xử lý bề mặt vì đây là nguyên nhân gây bong tróc nhiều nhất.

Lò sấy khô và lò đóng rắn có phải là một không?

Không, đây là hai lò với hai nhiệm vụ khác nhau. Lò sấy khô đặt sau khu xử lý bề mặt, chạy quanh 120 độ C để làm bay hơi nước sau khi rửa. Lò đóng rắn đặt sau buồng phun, chạy 180 đến 200 độ C tùy loại bột để bột nóng chảy và liên kết thành màng. Gộp hai chức năng vào một lò là lỗi thiết kế phổ biến khiến hàng bong sau vài tháng.

Nên đầu tư dây chuyền thủ công hay tự động?

Lựa chọn phụ thuộc vào sản lượng và mức độ đa dạng của đơn hàng. Xưởng chạy nhiều đơn nhỏ khác màu thường hiệu quả hơn với hệ thủ công nhờ tính linh hoạt và vốn đầu tư thấp. Xưởng có sản lượng lớn và ổn định nên chuyển sang hệ tự động, khi đó chi phí thiết bị được bù lại bằng số ca nhân công tiết kiệm được.

Vì sao sơn vẫn bong dù đã dùng bột sơn chất lượng cao?

Nguyên nhân gần như luôn nằm ở khâu trước khi phun chứ không ở bột. Chi tiết còn dầu mỡ, còn gỉ, chưa có lớp phủ chuyển hóa hoặc chưa được sấy khô hoàn toàn đều khiến màng sơn không bám được vào nền kim loại. Trường hợp thứ hai là lò đóng rắn không đủ nhiệt hoặc không đủ thời gian lưu, khiến bột mới chảy mà chưa liên kết hết.
