Máy đo độ dày sơn tĩnh điện là thiết bị đọc bề dày lớp màng sơn bột sau khi đã nóng chảy và đóng rắn trên sản phẩm, đơn vị phổ biến là micron. Thông số này, gọi là DFT (dry film thickness, bề dày màng khô), là căn cứ nghiệm thu giữa xưởng và khách hàng.
Mắt thường không phân biệt được màng 60 µm với màng 110 µm, nhưng chênh lệch đó đủ để cả lô bị trả về hoặc để chi phí bột đội lên mỗi ngày. Trong vận hành, máy đo độ dày sơn tĩnh điện chính là công cụ giữ màng trong ngưỡng spec, giảm hao bột và hàng lỗi.
Bài viết giải thích ba nguyên lý đo theo nền vật liệu, các chuẩn ISO và ASTM áp dụng cho sơn bột, cách chọn máy theo nhu cầu xưởng và năm lỗi thao tác làm số đọc lệch thường gặp.
Máy Đo Độ Dày Sơn Tĩnh Điện Là Gì?
Máy đo độ dày sơn tĩnh điện là thiết bị đo bề dày lớp màng sơn bột sau khi bột đã nóng chảy, chảy phẳng và đóng rắn trên bề mặt sản phẩm. Trong tài liệu kỹ thuật, thông số này gọi là DFT (dry film thickness), tức bề dày màng khô, và được đọc bằng micron (µm).
Ngoài micron, một số khách hàng và tài liệu nước ngoài dùng đơn vị mil, với quy đổi 1 mil bằng 25,4 µm. Máy điện tử đọc được cả hai đơn vị, nên khi khách ra spec theo mil thì bộ phận kỹ thuật vẫn đối chiếu sang micron mà không phải tính tay.
Phép đo này chỉ trả lời một câu: lớp sơn dày bao nhiêu. Đo độ nhám bề mặt, thử độ bám dính hay đo độ bóng là các thiết bị khác. Trong chuỗi kiểm tra chất lượng, đo độ dày nằm ngay trước bước nghiệm thu và xuất hàng, đứng cạnh các phương pháp kiểm tra sơn tĩnh điện còn lại.
Vì Sao Xưởng Cần Đo Độ Dày Màng Sơn Tĩnh Điện?
Xưởng cần đo độ dày màng sơn vì đây vừa là bằng chứng khách quan để nghiệm thu với khách, vừa là công cụ kiểm soát chi phí bột. Màng lệch khỏi ngưỡng spec sinh lỗi theo ba hướng dưới đây:
- Màng quá mỏng: Che phủ kém, dễ lộ nền, khả năng chống ăn mòn giảm và hàng ngoài trời nhanh xuống cấp.
- Màng quá dày: Hao bột thấy rõ trên từng lô, bề mặt dễ sần da cam, lớp sơn giòn và nứt khi va đập.
- Góc và khe sâu: Hiệu ứng lồng Faraday đẩy bột khỏi vùng hẹp nên độ dày ở đây thấp hơn mặt phẳng, cần đo riêng chứ không suy từ một điểm trên mặt ngoài.
Vì thế phép đo của máy đo độ dày sơn tĩnh điện không chỉ chấm đạt hay trượt. Số đọc cho biết cần chỉnh điện áp, khoảng cách súng và nhịp phun của súng phun sơn tĩnh điện ra sao để màng về đúng spec mà không tốn thêm bột. Cả ba hướng lỗi trên đều phát hiện được ngay tại bàn đo, trước khi hàng kịp đi tiếp.

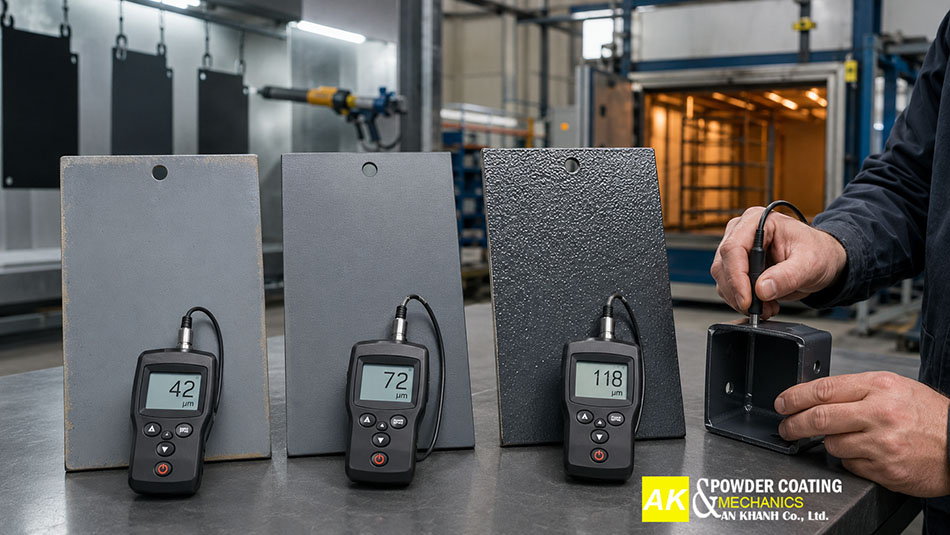

Chênh lệch 76 µm giữa ba tấm mẫu là khoảng cách mà kiểm tra bằng mắt không bao giờ bắt được. Với xưởng nghiệm thu theo spec, chỉ một mẫu lệch trong ba cũng đủ kéo cả lô về tái kiểm. Phép đo của máy đo độ dày sơn tĩnh điện vì vậy nên chạy đều trên từng lô, không chỉ khi nghi ngờ lỗi.
Máy Đo Độ Dày Sơn Tĩnh Điện Hoạt Động Theo Nguyên Lý Nào?
Máy đo độ dày sơn tĩnh điện chọn nguyên lý theo vật liệu nền chứ không theo loại sơn. Cùng một lớp bột nhưng phủ trên thép, nhôm hay gỗ cần cách đo khác nhau, nên bước đầu tiên khi mua và khi dùng đều là xác định nền.
Nền sắt, thép có từ tính đo bằng cảm ứng từ với đầu dò F. Nhôm, đồng và phần lớn inox không từ tính đo bằng dòng điện xoáy với đầu dò N. Nền phi kim như gỗ, MDF hay nhựa cần máy siêu âm chuyên dụng. Bảng sau ghép nhanh từng nền với nguyên lý tương ứng:
| Nền vật liệu | Nguyên lý phù hợp | Đầu dò tham chiếu |
|---|---|---|
| Sắt, thép cacbon (có từ tính) | Cảm ứng từ | Đầu dò F |
| Nhôm, đồng, inox không từ tính | Dòng điện xoáy | Đầu dò N |
| Xưởng làm cả hai loại nền | Kết hợp từ tính và dòng xoáy | Đầu dò FN (tự nhận nền) |
| Gỗ, MDF, nhựa | Siêu âm | Máy siêu âm chuyên dụng |
Với inox cần thêm một bước kiểm tra. Đa số inox dùng trong trang trí không từ tính nên đo bằng dòng xoáy, nhưng một số mác lại nhiễm từ nhẹ; hà nam châm qua nền trước khi chọn chế độ giúp tránh sai số ngay từ đầu. Máy đo độ dày sơn tĩnh điện có đầu dò FN tự nhận nền và đỡ phải đổi thiết bị khi xưởng chạy cả thép lẫn nhôm.

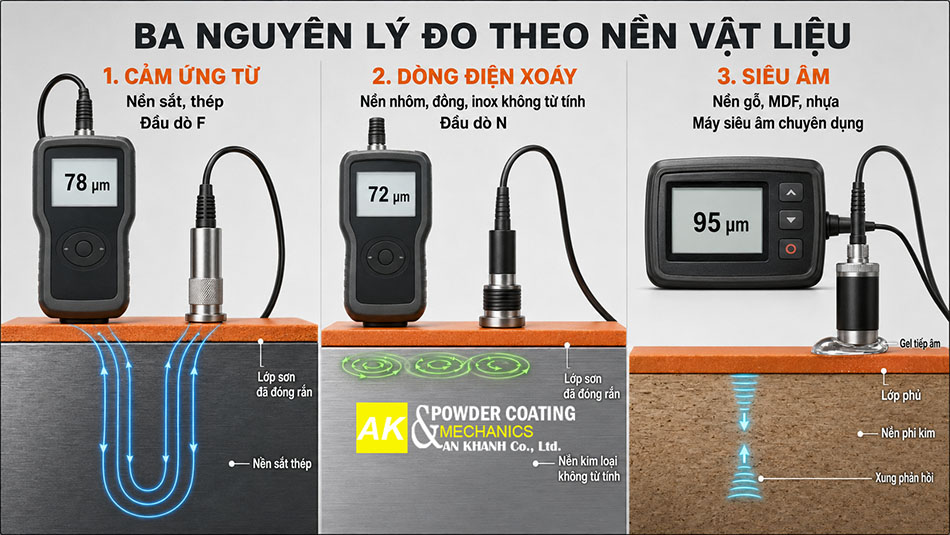

Sơ đồ trên tóm gọn cách máy nhận nền và chọn phương pháp đo tương ứng. Khi nền đã xác định đúng, phần còn lại của phép đo chỉ còn là thao tác. Với xưởng chạy nhiều loại vật liệu, máy đo độ dày sơn tĩnh điện có đầu dò tự nhận nền là lựa chọn hợp lý, tránh sai chọn chế độ giữa ca.
Cách Chọn Máy Đo Độ Dày Sơn Tĩnh Điện Cho Xưởng
Chọn máy đo độ dày sơn tĩnh điện bắt đầu từ nền vật liệu xưởng hay làm, rồi mới đến dải đo, kiểu máy và tính năng phục vụ hồ sơ nghiệm thu. Mua đúng nhu cầu quan trọng hơn mua máy nhiều chức năng, vì phần lớn sai số đến từ chọn sai nguyên lý chứ không từ giá tiền.
Chọn Nguyên Lý Theo Nền Vật Liệu
Nền vật liệu là tiêu chí quyết định khi mua máy đo độ dày sơn tĩnh điện. Xưởng sơn khung sắt, cửa cổng, hàng thép dùng máy đầu dò F là đủ. Xưởng làm nhôm định hình, đồ gia dụng inox cần đầu dò N theo dòng xoáy. Nhận cả 2 loại nền thì chọn máy đầu dò FN tự nhận để không phải đổi thiết bị giữa ca.
Chọn Dải Đo Và Kiểu Máy
Màng sơn tĩnh điện thường nằm trong khoảng vài chục đến hơn trăm micron, nên máy phổ thông nào cũng phủ được dải này. Với máy đo độ dày sơn tĩnh điện, điều đáng so hơn là độ phân giải và độ ổn định khi đo lặp lại. Máy điện tử cho số đọc rõ và lưu được nhiều điểm, hợp với xưởng cần hồ sơ nghiệm thu. Thước cơ đo màng ướt rẻ và bền, hợp kiểm nhanh tại buồng phun trước khi hàng vào lò sấy khô tự động.
Tính Năng Phục Vụ Nghiệm Thu Nên Có
Ngoài nền vật liệu và dải đo, nhóm tính năng quyết định trải nghiệm dùng lâu dài của thiết bị. Khi so các model máy đo độ dày sơn tĩnh điện cùng tầm giá, ba tính năng dưới đây giữ cho phép đo ổn định và phục vụ hồ sơ nghiệm thu với khách B2B:
- Bộ shim và hiệu chuẩn zero: Giữ số đọc đúng khi đổi nền hoặc đổi lô hàng.
- Lưu và xuất dữ liệu: Truy xuất báo cáo từng lô khi khách yêu cầu hồ sơ nghiệm thu.
- Đầu dò rời thay được: Giảm chi phí khi đầu dò mòn sau thời gian dài sử dụng.
Ngân sách nên xét theo tần suất đo và giá trị đơn hàng. Xưởng nghiệm thu hằng ngày cho khách khó tính thì một máy điện tử tốt hoàn vốn nhanh nhờ giảm rủi ro cả lô bị trả về. Ghép 3 nhóm tiêu chí trên lại, bảng sau gợi ý nhanh theo tình huống thường gặp:
| Tình huống xưởng | Loại máy nên chọn | Lý do |
|---|---|---|
| Chỉ sơn thép, sắt | Máy điện tử đầu dò F | Đủ dùng với nền chính, chi phí hợp lý |
| Sơn cả thép và nhôm, inox | Máy đầu dò FN | Một máy đo được mọi nền, không đổi thiết bị |
| Cần hồ sơ nghiệm thu cho khách B2B | Máy điện tử lưu và xuất dữ liệu | Truy xuất được báo cáo độ dày theo từng lô |
| Kiểm tra nhanh trước khi nung | Thước lược đo màng ướt | Rẻ, dùng ngay tại buồng phun |
Bốn tình huống trong bảng không phủ hết mọi xưởng, nhưng đủ để loại ngay những phương án mua thừa tính năng. Xưởng nào còn phân vân giữa hai cấu hình, hãy lấy đúng tình huống đo thực tế của mình ra đối chiếu trước khi quyết.

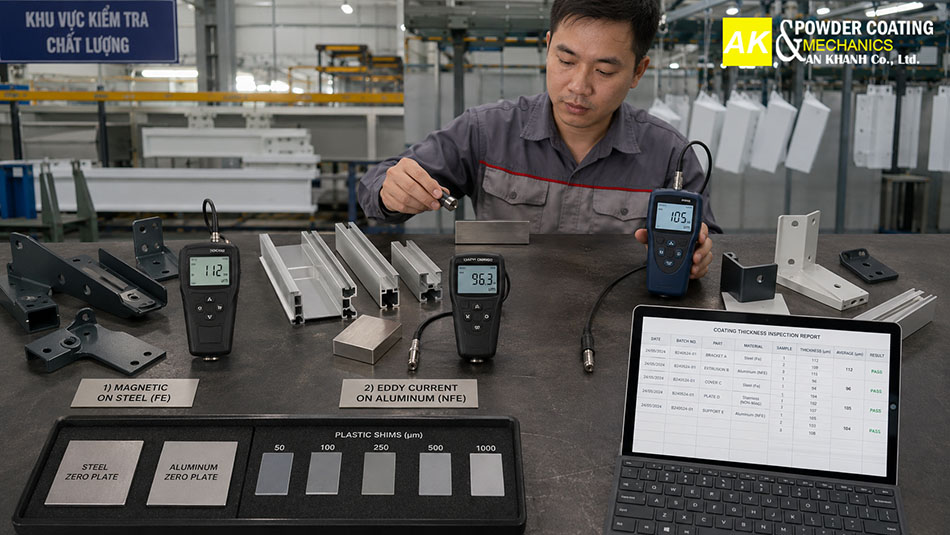

Khu kiểm tra trong ảnh là điểm gặp nhau của 3 nhóm tiêu chí vừa nêu: nền vật liệu, kiểu máy và tính năng phục vụ hồ sơ. Một góc đo có nếp như vậy giúp số đọc lặp lại giữa các ca, điều mà máy tốt nhưng thao tác tùy tiện không đạt được. Chi phí cho góc đo này gần như bằng không so với giá trị của một lô không phải làm lại.
Tiêu Chuẩn Đo Và Mức Độ Dày Tham Chiếu Của Sơn Tĩnh Điện
Mức độ dày đạt hay không không có con số duy nhất cho mọi sản phẩm, mà theo TDS của bột và spec của khách; các tiêu chuẩn quốc tế quy định cách đo. Tách đúng hai tầng này giúp xưởng tránh việc lấy nhầm chuẩn phương pháp ra làm chuẩn nghiệm thu khi dùng máy đo độ dày sơn tĩnh điện.
Mức khởi điểm thường thấy trong TDS của nhiều hãng bột là 60 đến 80 µm cho một lớp; hàng ngoài trời hoặc môi trường ăn mòn cao thường được chỉ định dày hơn, phổ biến trong khoảng 80 đến 120 µm. Tổng hợp các dải này theo từng hệ bột có thể xem trong hướng dẫn về độ dày lớp phủ bột của ECQA. Các mức trên là điểm đối chiếu, không phải luật cứng.
Sáu chuẩn dưới đây quy định cách đo cho từng nền và từng mục đích, trong đó ASTM D7091 là chuẩn được viện dẫn nhiều nhất khi nghiệm thu bằng máy:
- ISO 2178: Đo màng không từ tính trên nền kim loại có từ tính bằng phương pháp từ.
- ISO 2360: Đo lớp phủ không dẫn điện trên kim loại không từ tính bằng dòng điện xoáy.
- ASTM D7091: Thực hành đo không phá hủy bằng cả hai phương pháp trên nền kim loại.
- ASTM D7378: Đo bề dày bột sơn trước khi nung, gồm cả kỹ thuật siêu âm không tiếp xúc.
- ASTM D6132: Đo siêu âm không phá hủy cho lớp phủ hữu cơ trên nền bê tông.
- ASTM D4138: Đo phá hủy bằng mặt cắt khi cần đối chứng kết quả.
Một phép đo bằng máy đo độ dày sơn tĩnh điện đáng tin cần vài thao tác chuẩn mà xưởng nào cũng làm được. Sáu chuẩn ở trên quy định cách đo, còn 5 bước dưới đây là thứ tự thao tác tại bàn đo:
Bước 1. Hiệu chuẩn zero: Đặt đầu dò lên tấm nền trần sạch cùng loại vật liệu và đưa số đọc về 0.
Bước 2. Kiểm bằng shim: Đo qua miếng shim có bề dày đã biết để xác nhận máy đọc đúng trên nền thật.
Bước 3. Đặt đầu dò vuông góc: Ấn đều tay, không nghiêng và không xoay đầu dò trên bề mặt.
Bước 4. Đo nhiều điểm: Lấy số ở mặt phẳng, cạnh và cả vùng góc khe; ghi từng vị trí thay vì chỉ một điểm.
Bước 5. Đo lại sau nung: Giá trị nghiệm thu lấy sau khi sản phẩm nung ở nhiệt theo TDS, thường 180 đến 200°C, và đã nguội.
Thứ tự trên lặp lại mỗi ca hoặc mỗi khi đổi lô. Khi ký spec với khách nên nêu rõ đo theo chuẩn nào và đo ở thời điểm nào để hai bên dùng chung một cơ sở nghiệm thu. Bột chưa chín có thể cho số đọc khác sau khi đóng rắn, nên phép đo cần đặt đúng chỗ trong quy trình sơn tĩnh điện bột.

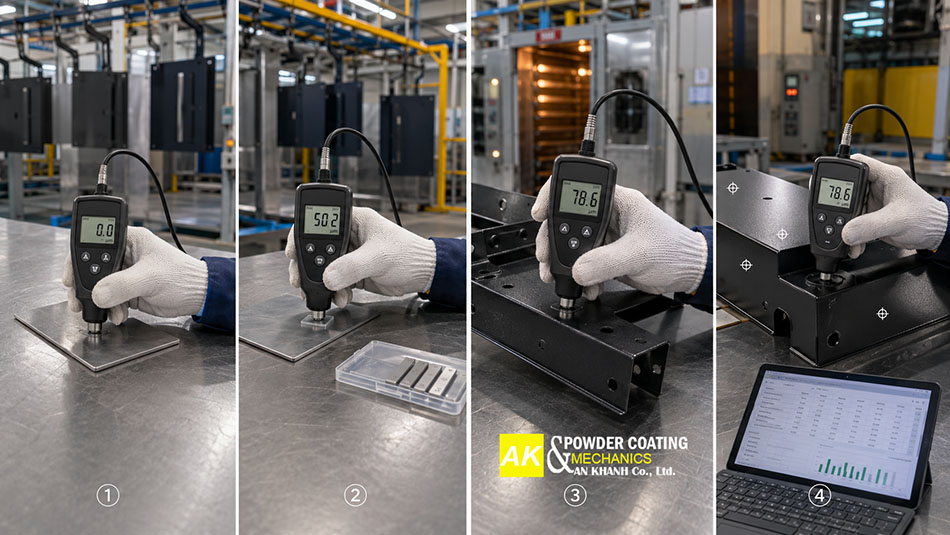

Chuỗi thao tác trong ảnh lặp lại hằng ngày tại những xưởng đã chuẩn hóa nghiệm thu. Điểm khác biệt giữa hai xưởng dùng cùng một loại máy thường nằm ở bước hiệu chuẩn chứ không ở giá thiết bị. Dữ liệu lưu về máy tính sau bước cuối còn là hồ sơ đối trọng khi khách xét khiếu nại.
Năm Lỗi Thường Gặp Khi Đo Và Cách Khắc Phục
Phần lớn sai số khi dùng máy đo độ dày sơn tĩnh điện đến từ thao tác chứ không từ máy hỏng. Năm lỗi dưới đây là những trường hợp số đọc lệch thường gặp nhất, mỗi lỗi đều khắc phục được ngay tại chỗ:
- Đầu dò đặt nghiêng: Số đọc thấp hoặc nhảy không lặp lại; đặt đầu dò vuông góc và ấn đều tay.
- Bề mặt hoặc đầu dò còn bẩn: Bụi bột và dầu trên màng làm số đọc lệch; lau sạch cả hai trước khi đo.
- Đầu dò không phù hợp với bề mặt: Bề mặt cong, nhỏ hoặc rãnh sâu không tiếp xúc ổn định; đổi đầu dò phù hợp và đo trên vùng phẳng đại diện.
- Chọn sai chế độ nền: Máy đọc theo từ tính cho nền nhôm hoặc ngược lại sẽ lệch hàng chục micron; xác định nền trước, có thể hà nam châm để kiểm.
- Đo vượt giới hạn nhiệt độ: Sản phẩm vừa ra lò còn nóng làm trôi số và hại đầu dò; đợi nguội rồi đo.
Khi đã đo đúng mà độ dày vẫn không đều giữa các sản phẩm, gốc rễ thường nằm ở khâu phun, khí nén hoặc lò sấy chứ không ở phép đo. Lúc này nên soi lại thông số súng, tình trạng béc và chu kỳ sấy trước khi kết luận thiết bị đo có vấn đề.

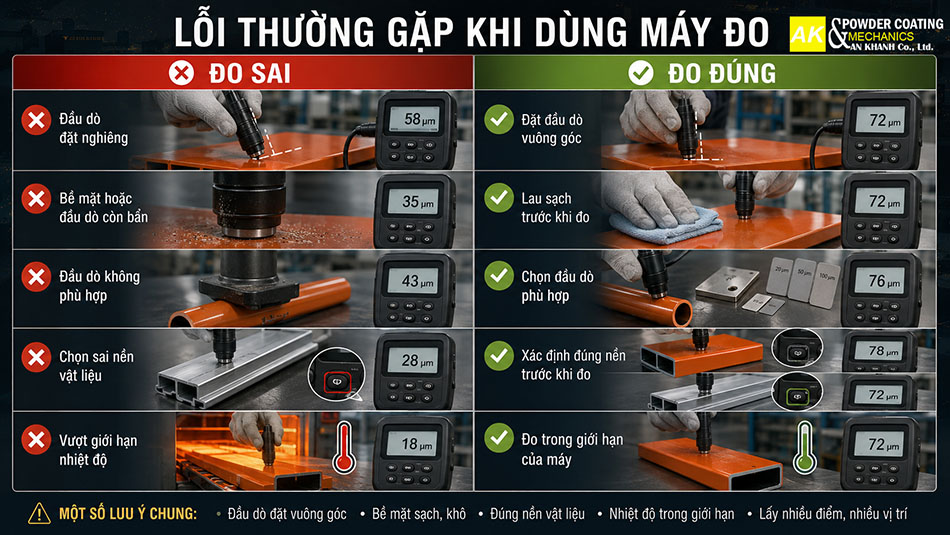

Năm lỗi trên đều thuộc nhóm thao tác, sửa được trong một ca làm việc. Trước khi kết luận máy đo có lỗi, người vận hành nên chạy lại đủ năm điểm kiểm trong ảnh. Phần lớn trường hợp số đọc ổn định trở lại ngay sau khi hiệu chuẩn và làm sạch đầu dò.
Kiểm Soát Độ Dày Màng Sơn Trên Dây Chuyền Thực Tế
Trong dây chuyền thật, độ dày màng sơn được kiểm soát bằng cả cấu hình thiết bị chứ không chỉ bằng chiếc máy đo độ dày sơn tĩnh điện. Tần suất phun, số súng, tốc độ xích tải và chu kỳ lò quyết định màng có giữ đều giữa các sản phẩm hay không.
Một lô màng đều nghĩa là thông số phun đang ổn định; một lô lệch là tín hiệu để chỉnh lại trước khi hàng đổ ra nhiều. Xưởng đang vận hành dây chuyền sơn tĩnh điện nên đặt điểm đo cố định sau buồng phun và sau lò, ghi số theo từng ca để thấy độ lệch sớm.
Với hiệu ứng lồng Faraday ở góc khe, chỉnh giảm điện áp, giãn khoảng cách súng hoặc bố trí thêm vị trí phun dặm tại buồng phun sơn tĩnh điện tự động cải thiện độ dày vùng hẹp nhiều hơn việc ép sản lượng. An Khanh thiết kế, chế tạo và lắp đặt dây chuyền cùng cụm buồng phun theo sản phẩm thật của từng xưởng, chuyển giao kèm cách ghi số đo và ngưỡng nghiệm thu cho đội kỹ thuật của chủ đầu tư.

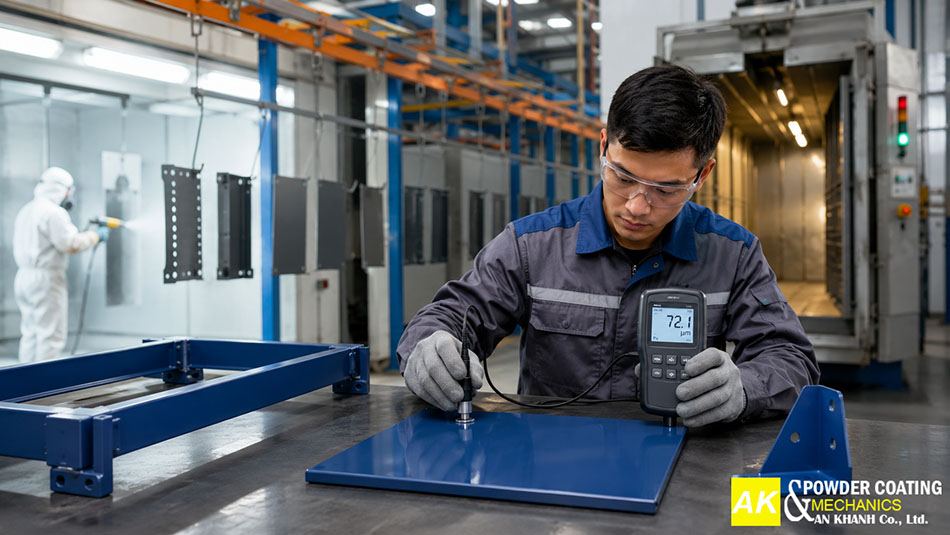

Nhìn toàn cảnh tuyến này, điểm đo chỉ chiếm một vị trí nhỏ nhưng giữ vai trò chốt chất lượng cho toàn bộ dòng hàng. Sản phẩm đi qua buồng phun, lò sấy rồi về khu nghiệm thu với nhịp ổn định. Đó là điều kiện để con số trên màn hình máy đo độ dày sơn tĩnh điện giữ ý nghĩa giữa các ca.
Câu Hỏi Thường Gặp Về Máy Đo Độ Dày Sơn Tĩnh Điện
Trước khi mua máy đo độ dày sơn tĩnh điện, xưởng thường gửi về bộ phận kỹ thuật 5 nhóm câu hỏi dưới đây. Phần trả lời gọn dưới mỗi câu bám vào thực tế vận hành và các chuẩn đo đã dẫn chiếu trong bài, đủ để bộ phận sản xuất ra quyết định mà không phải đọc thêm tài liệu thứ hai.
Máy Đo Độ Dày Sơn Tĩnh Điện Giá Bao Nhiêu?
Giá máy đo độ dày sơn tĩnh điện tùy nguyên lý đo, loại đầu dò và tính năng lưu dữ liệu, nên chênh lệch giữa máy cơ và máy điện tử khá lớn. Thay vì chọn theo giá, xưởng nên chọn theo nền vật liệu và tần suất nghiệm thu để không mua thừa hoặc thiếu tính năng, rồi lấy cấu hình đó đi hỏi giá theo model cụ thể.
Máy Đo Được Trên Inox Và Nhôm Không?
Có. Nhôm và đa số inox là kim loại không từ tính, đo bằng nguyên lý dòng điện xoáy với đầu dò N hoặc FN. Một số mác inox nhiễm từ nhẹ khiến máy tự chuyển sang chế độ cảm ứng từ, nên hà nam châm kiểm tra nền trước khi đo để đọc đúng chế độ.
Nên Đo Trước Hay Sau Khi Nung?
Cả hai đều có ích và trả lời hai việc khác nhau. Đo bột trước nung theo hướng dẫn của ASTM D7378 giúp phát hiện màng mỏng hoặc dày quá để chỉnh ngay tại buồng phun. Giá trị dùng để nghiệm thu bằng máy đo độ dày sơn tĩnh điện lấy sau khi bột đóng rắn và nguội, vì đó mới là bề dày cuối cùng của sản phẩm.
Độ Dày Sơn Tĩnh Điện Bao Nhiêu Là Đạt?
Không có con số chung cho mọi sản phẩm. Mức khởi điểm thường thấy là 60 đến 80 µm cho hàng trong nhà và 80 đến 120 µm cho hàng ngoài trời hoặc môi trường ăn mòn cao, nhưng mức đạt cuối cùng phải theo TDS của bột và spec khách yêu cầu.
Bao Lâu Cần Hiệu Chuẩn Máy Một Lần?
Trên máy đo độ dày sơn tĩnh điện, hiệu chuẩn zero trên tấm nền trần cùng loại nên làm đầu mỗi ca và mỗi khi đổi sang nền vật liệu khác. Kiểm nhanh bằng shim trước mỗi lô hoặc khi nghi ngờ số đọc. Hiệu chuẩn định kỳ theo lịch nhà sản xuất để máy giữ được mức chính xác công bố ban đầu.
Với hơn 30 năm kinh nghiệm từ năm 1996, An Khanh thiết kế, chế tạo và lắp đặt dây chuyền sơn tĩnh điện trọn gói, đồng thời hỗ trợ xưởng chuẩn hóa khâu đo và nghiệm thu bằng máy đo độ dày sơn tĩnh điện theo spec của từng khách hàng.
Để tư vấn phương án kiểm soát chất lượng sát thực tế, An Khanh cần năm thông tin sau:
- Xưởng đang sơn sản phẩm gì và trên nền vật liệu nào.
- Khách hàng yêu cầu spec nào hoặc TDS bột đang dùng.
- Xưởng đã trang bị thiết bị đo độ dày nào, nếu có.
- Dây chuyền hiện tại chạy thủ công, bán tự động hay tự động.
- Sản lượng dự kiến của xưởng theo mỗi ca.
Gửi đủ thông tin qua Zalo hoặc hotline, bộ phận kỹ thuật phản hồi phương án kiểm soát chất lượng và cấu hình thiết bị. Việc khảo sát tại xưởng chỉ hẹn sau khi phương án sơ bộ đã hợp.
